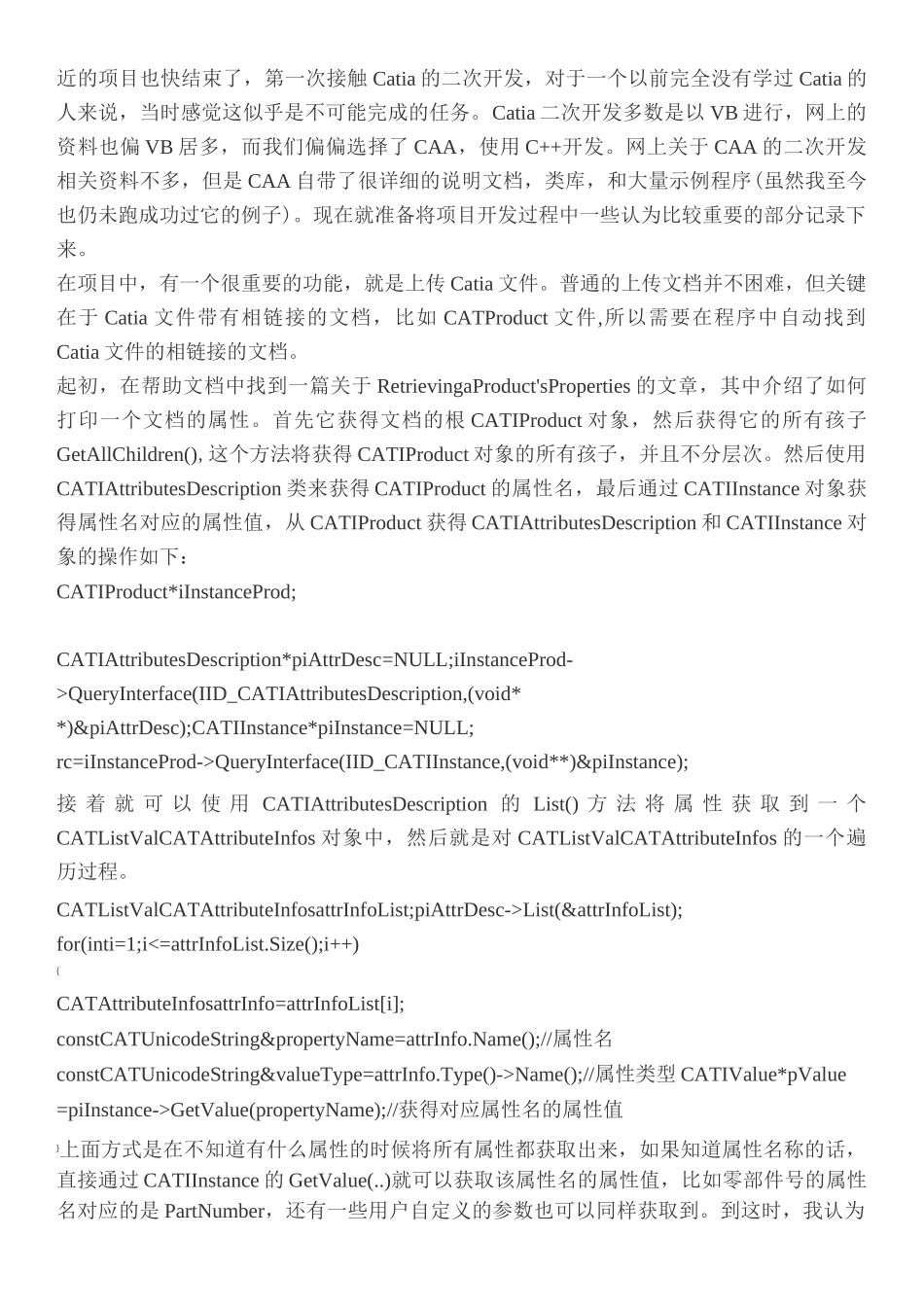

近的项目也快结束了，第一次接触Catia的二次开发，对于一个以前完全没有学过Catia的人来说，当时感觉这似乎是不可能完成的任务。Catia二次开发多数是以VB进行，网上的资料也偏VB居多，而我们偏偏选择了CAA，使用C++开发。网上关于CAA的二次开发相关资料不多，但是CAA自带了很详细的说明文档，类库，和大量示例程序(虽然我至今也仍未跑成功过它的例子)。现在就准备将项目开发过程中一些认为比较重要的部分记录下来。在项目中，有一个很重要的功能，就是上传Catia文件。普通的上传文档并不困难，但关键在于Catia文件带有相链接的文档，比如CATProduct文件,所以需要在程序中自动找到Catia文件的相链接的文档。起初，在帮助文档中找到一篇关于RetrievingaProduct'sProperties的文章，其中介绍了如何打印一个文档的属性。首先它获得文档的根CATIProduct对象，然后获得它的所有孩子GetAllChildren(),这个方法将获得CATIProduct对象的所有孩子，并且不分层次。然后使用CATIAttributesDescription类来获得CATIProduct的属性名，最后通过CATIInstance对象获得属性名对应的属性值，从CATIProduct获得CATIAttributesDescription和CATIInstance对象的操作如下：CATIProduct*iInstanceProd;CATIAttributesDescription*piAttrDesc=NULL;iInstanceProd->QueryInterface(IID_CATIAttributesDescription,(void**)&piAttrDesc);CATIInstance*piInstance=NULL;rc=iInstanceProd->QueryInterface(IID_CATIInstance,(void**)&piInstance);接着就可以使用CATIAttributesDescription的List()方法将属性获取到一个CATListValCATAttributeInfos对象中，然后就是对CATListValCATAttributeInfos的一个遍历过程。CATListValCATAttributeInfosattrInfoList;piAttrDesc->List(&attrInfoList);for(inti=1;i<=attrInfoList.Size();i++){CATAttributeInfosattrInfo=attrInfoList[i];constCATUnicodeString&propertyName=attrInfo.Name();//属性名constCATUnicodeString&valueType=attrInfo.Type()->Name();//属性类型CATIValue*pValue=piInstance->GetValue(propertyName);//获得对应属性名的属性值}上面方式是在不知道有什么属性的时候将所有属性都获取出来，如果知道属性名称的话，直接通过CATIInstance的GetValue(..)就可以获取该属性名的属性值，比如零部件号的属性名对应的是PartNumber，还有一些用户自定义的参数也可以同样获取到。到这时，我认为通过它能够获得文档的路径，因为里面有一个属性名DefaultRepSource,就是默认的链接文档源，的确在测试中，通过该属性也能获取部分文档的保存路径，但只限于CATPart文件，而对于CATProduct文件却是NULL，找了很多方法，但是通过使用CATIInstance对象来获取CATProduvt孩子中的CATProduct文件地址还是不行。如何获得孩子的所有文档路径，只能寻找别的方法。于是发现了CATIxPDMItem这个类,这个类很强大，它可以获得文档的所有属性，还有文档是否需要保存等信息。如何获得CATIxPDMItem的实例，版本不同CAA还是有区别，r_16之上和r_14(r_15没试过)的获取CATIxPDMItem对象方法完全不同，两个版本的CATIxPDMItem的方法也不同，虽然高版本的保留了低版本的方法。至于如何获取CATIxPDMItem对象，r_14版本中需要使用到CATxPDMSession对象，而r-16版本则使用CATxPDMSessionServices的静态方法,这里只说r_16版本的(可以在类库中查找CATIxPDMItem，查看不同版本的获得该对象方法)。CATIxPDMItem_varmItem;CATDocument*pDoc;CATxPDMSessionServices::GetItemFromDocument(pDoc,mItem);以上方法将pDoc中获得CATIxPDMItem对象。现在看一下CATIxPDMItem的方法：GetChildren(CATLISTV(CATBaseUnknown_var)&,CATLISTP(CATMathTransformation)这是保留的低版本中的获取孩子的方法GetChildrenItems(CATListValCATIxPDMItem_var&,CATLISTP(CATMathTransformation)两个方法都是获得CATIxPDMItem当前下一层的孩子，但是对于再下一层的孩子无法获得，所以如果要获得所有孩子需要递归或者迭代的方法。GetDocFileName(CATUnicodeString&)该方法可以获得文档的保存路径GetDocId(CATIDocId*)CATID...
