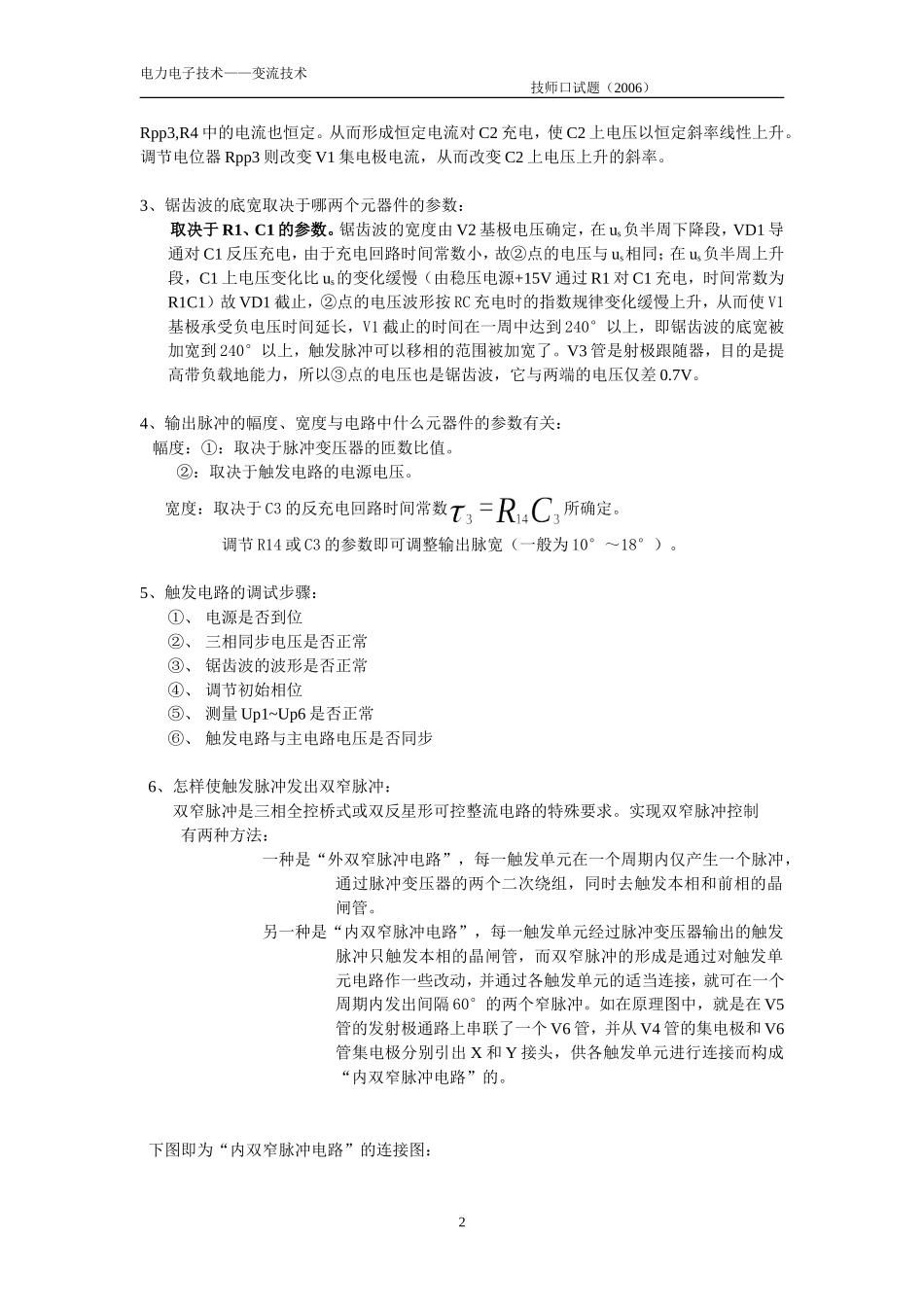

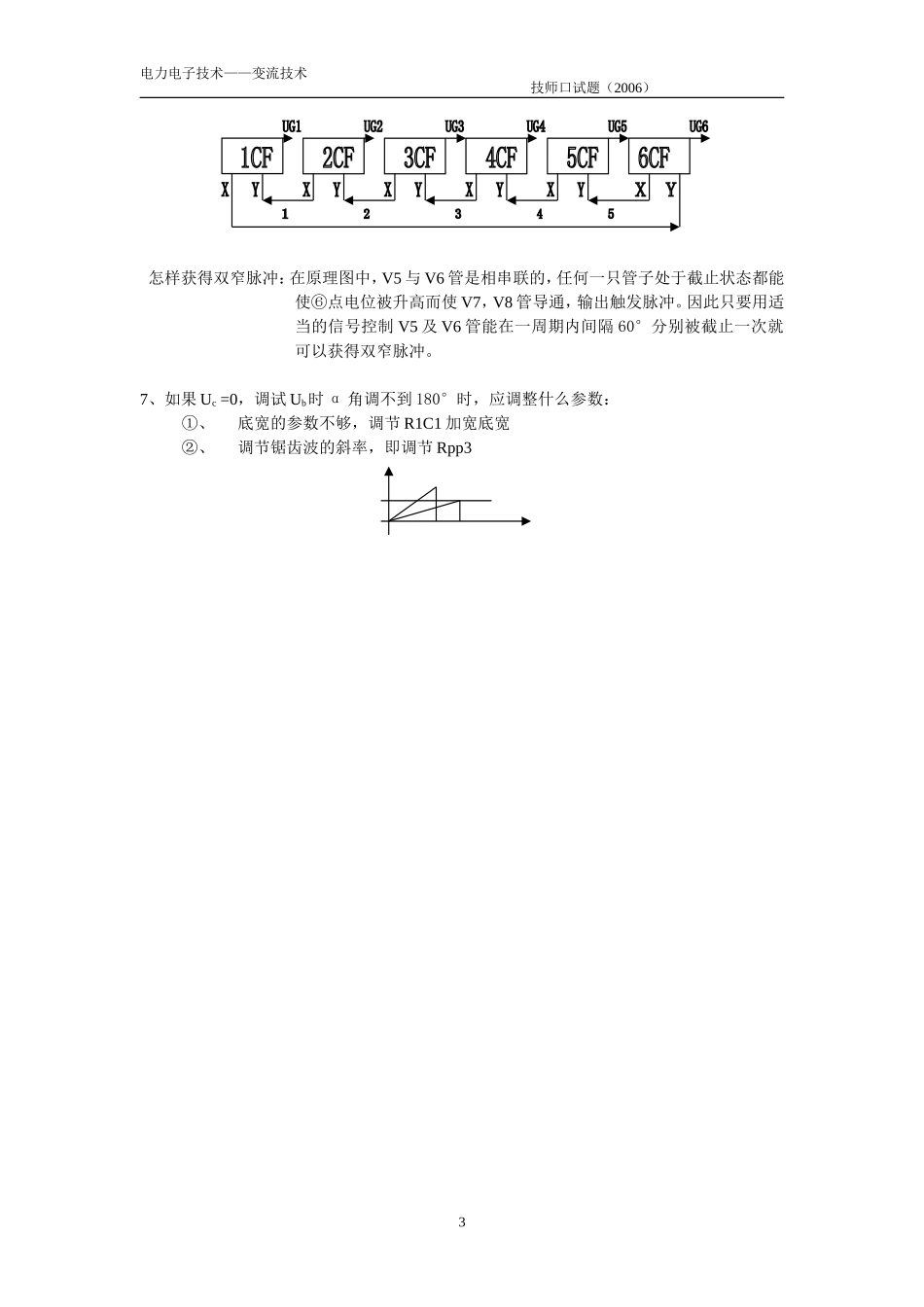

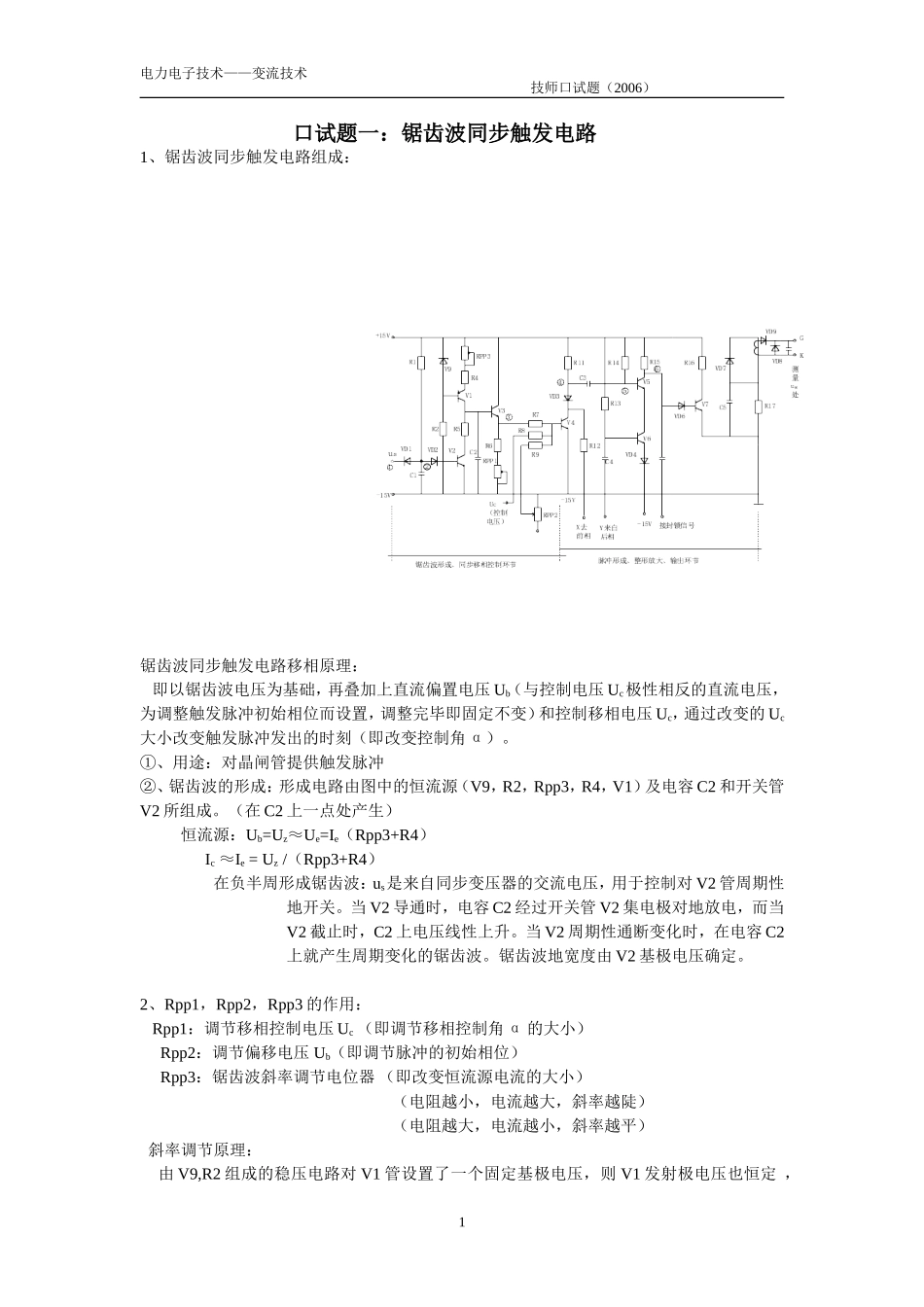

电力电子技术——变流技术技师口试题（2006）口试题一：锯齿波同步触发电路1、锯齿波同步触发电路组成：锯齿波同步触发电路移相原理：即以锯齿波电压为基础，再叠加上直流偏置电压Ub（与控制电压Uc极性相反的直流电压，为调整触发脉冲初始相位而设置，调整完毕即固定不变）和控制移相电压Uc，通过改变的Uc大小改变触发脉冲发出的时刻（即改变控制角α）。①、用途：对晶闸管提供触发脉冲②、锯齿波的形成：形成电路由图中的恒流源（V9，R2，Rpp3，R4，V1）及电容C2和开关管V2所组成。（在C2上一点处产生）恒流源：Ub=Uz≈Ue=Ie（Rpp3+R4）Ic≈Ie=Uz/（Rpp3+R4）在负半周形成锯齿波：us是来自同步变压器的交流电压，用于控制对V2管周期性地开关。当V2导通时，电容C2经过开关管V2集电极对地放电，而当V2截止时，C2上电压线性上升。当V2周期性通断变化时，在电容C2上就产生周期变化的锯齿波。锯齿波地宽度由V2基极电压确定。2、Rpp1，Rpp2，Rpp3的作用：Rpp1：调节移相控制电压Uc（即调节移相控制角α的大小）Rpp2：调节偏移电压Ub（即调节脉冲的初始相位）Rpp3：锯齿波斜率调节电位器（即改变恒流源电流的大小）（电阻越小，电流越大，斜率越陡）（电阻越大，电流越小，斜率越平）斜率调节原理：由V9,R2组成的稳压电路对V1管设置了一个固定基极电压，则V1发射极电压也恒定，1电力电子技术——变流技术技师口试题（2006）Rpp3,R4中的电流也恒定。从而形成恒定电流对C2充电，使C2上电压以恒定斜率线性上升。调节电位器Rpp3则改变V1集电极电流，从而改变C2上电压上升的斜率。3、锯齿波的底宽取决于哪两个元器件的参数：取决于R1、C1的参数。锯齿波的宽度由V2基极电压确定，在us负半周下降段，VD1导通对C1反压充电，由于充电回路时间常数小，故②点的电压与us相同；在us负半周上升段，C1上电压变化比us的变化缓慢（由稳压电源+15V通过R1对C1充电，时间常数为R1C1）故VD1截止，②点的电压波形按RC充电时的指数规律变化缓慢上升，从而使V1基极承受负电压时间延长，V1截止的时间在一周中达到240°以上，即锯齿波的底宽被加宽到240°以上，触发脉冲可以移相的范围被加宽了。V3管是射极跟随器，目的是提高带负载地能力，所以③点的电压也是锯齿波，它与两端的电压仅差0.7V。4、输出脉冲的幅度、宽度与电路中什么元器件的参数有关：幅度：①：取决于脉冲变压器的匝数比值。②：取决于触发电路的电源电压。宽度：取决于C3的反充电回路时间常数所确定。调节R14或C3的参数即可调整输出脉宽（一般为10°～18°）。5、触发电路的调试步骤：①、电源是否到位②、三相同步电压是否正常③、锯齿波的波形是否正常④、调节初始相位⑤、测量Up1~Up6是否正常⑥、触发电路与主电路电压是否同步6、怎样使触发脉冲发出双窄脉冲：双窄脉冲是三相全控桥式或双反星形可控整流电路的特殊要求。实现双窄脉冲控制有两种方法：一种是“外双窄脉冲电路”，每一触发单元在一个周期内仅产生一个脉冲，通过脉冲变压器的两个二次绕组，同时去触发本相和前相的晶闸管。另一种是“内双窄脉冲电路”，每一触发单元经过脉冲变压器输出的触发脉冲只触发本相的晶闸管，而双窄脉冲的形成是通过对触发单元电路作一些改动，并通过各触发单元的适当连接，就可在一个周期内发出间隔60°的两个窄脉冲。如在原理图中，就是在V5管的发射极通路上串联了一个V6管，并从V4管的集电极和V6管集电极分别引出X和Y接头，供各触发单元进行连接而构成“内双窄脉冲电路”的。下图即为“内双窄脉冲电路”的连接图：2电力电子技术——变流技术技师口试题（2006）怎样获得双窄脉冲：在原理图中，V5与V6管是相串联的，任何一只管子处于截止状态都能使⑥点电位被升高而使V7，V8管导通，输出触发脉冲。因此只要用适当的信号控制V5及V6管能在一周期内间隔60°分别被截止一次就可以获得双窄脉冲。7、如果Uc=0，调试Ub时α角调不到180°时，应调整什么参数：①、底宽的参数不够，调节R1C1加宽底宽②、调节锯齿波的斜率，即调节Rpp33电力电子技术——变流技术技师口试题（2006）口试题二：三相全控桥整流电路1、整流变压器的作用：①、电压匹配，根据负载所需电...
