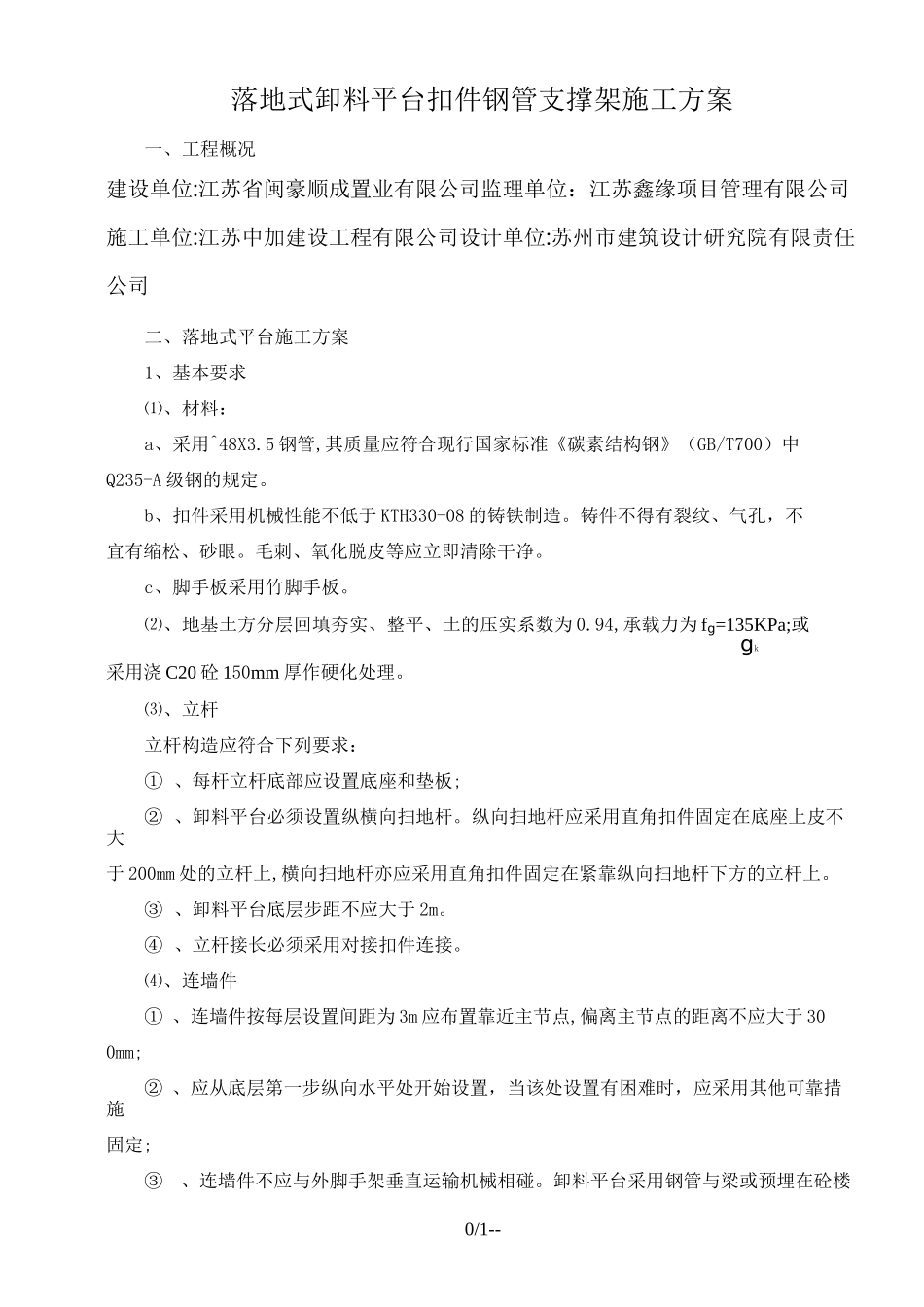

0/1--落地式卸料平台扣件钢管支撑架施工方案一、工程概况建设单位:江苏省闽豪顺成置业有限公司监理单位：江苏鑫缘项目管理有限公司施工单位:江苏中加建设工程有限公司设计单位:苏州市建筑设计研究院有限责任公司二、落地式平台施工方案1、基本要求⑴、材料：a、采用^48X3.5钢管,其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。b、扣件采用机械性能不低于KTH330-08的铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼。毛刺、氧化脱皮等应立即清除干净。c、脚手板采用竹脚手板。⑵、地基土方分层回填夯实、整平、土的压实系数为0.94,承载力为fg=135KPa;或gk采用浇C20砼150mm厚作硬化处理。⑶、立杆立杆构造应符合下列要求：①、每杆立杆底部应设置底座和垫板;②、卸料平台必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。③、卸料平台底层步距不应大于2m。④、立杆接长必须采用对接扣件连接。⑷、连墙件①、连墙件按每层设置间距为3m应布置靠近主节点,偏离主节点的距离不应大于300mm;②、应从底层第一步纵向水平处开始设置，当该处设置有困难时，应采用其他可靠措施固定;③、连墙件不应与外脚手架垂直运输机械相碰。卸料平台采用钢管与梁或预埋在砼楼0/1--板的短钢管连接加双扣件。也可采用与柱子用钢管和扣件锁紧。⑸、水平杆水平杆宜设置在立杆内侧，不宜接长；纵向水平杆格栅间距为300mm;横向水平杆间距为1000mm。横向水平杆通过双扣件与立杆连接。⑹、剪刀撑①、剪刀撑斜杆与地面的倾角为60。。②、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。③、剪刀撑斜杆的搭接长度应大于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm。⑺、作业层作业层必须满铺脚手板。作业层的栏杆和挡脚板的搭设应符合下列规定:①、栏杆和挡脚板均应搭设在外立杆的内侧；②、上栏杆上皮高度为1.2m;③、挡脚板高度不应小于180mm；④、中栏杆应居中设置。2、工艺流程在牢固的地基弹线、立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装横向扫地横杆并与立杆和扫地杆扣紧（固定立杆底端前，应吊线确保立杆垂直）一装设第一步纵、横向水平杆（与立杆扣接固定）一校正立杆垂直和水平使其符合要求，按40〜60N.m力拧紧扣件螺栓一安装第二步纵、横水平杆一加设临时斜撑杆（加抛撑）一安第三、四步纵横杆一接立杆一加立剪刀撑一装设作业层间横杆一铺设脚手板、绑扎防护及挡脚板、挂立安全网。3、开始搭设前,单位工程负责人应按有关规定向架设人员进行技术交底。4、清除搭设场地杂物，平整搭设场地，并使排水畅通。5、卸料平台必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上二步。6、在卸料平台入口处设置平台限荷标志，本工程卸料平台用于运输井架和楼层的通道，不允许在其上堆放集中荷载过长时间。卸料平台总限荷为500Kg。6、每搭完一步卸料平台后，应按下表校正步距、纵距及立杆的垂直度:技术要求允许偏差（mm）检查方法和工具最后验收垂直度20〜80m±100杆垂搭设中检查偏差的高度（m）总高度50m40m20m直度H=2±7±7±7H=10±20±25±50H=20±40±50±100H=30±60±75H=40H=50±80±100±100立下列卸料平台允许水平偏差（mm）中间档次用插入法步距纵距横距一根杆的两端同跨内两根纵向水平杆高差±20±50±20±20±10钢板尺水平仪水平尺0/1--0/1--4双排脚手架横向水平杆外伸长度偏差外伸500mm-50—钢板尺7、底座安放应符合下列规定:①、底座、垫板均应准确地安放在定位线上；②、垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。8、立杆搭设应符合下列规定:①、严禁将外径48mm与51mm的钢管混合使用；②、相邻立杆的对接扣件不得在同一高度内，错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3;③、开始搭设立杆时，卸料平台的每一个立面至少应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；④、当搭设至有...
