日立GY 电梯制动器的维保作业指引 外发版 V VIP专享VIP免费

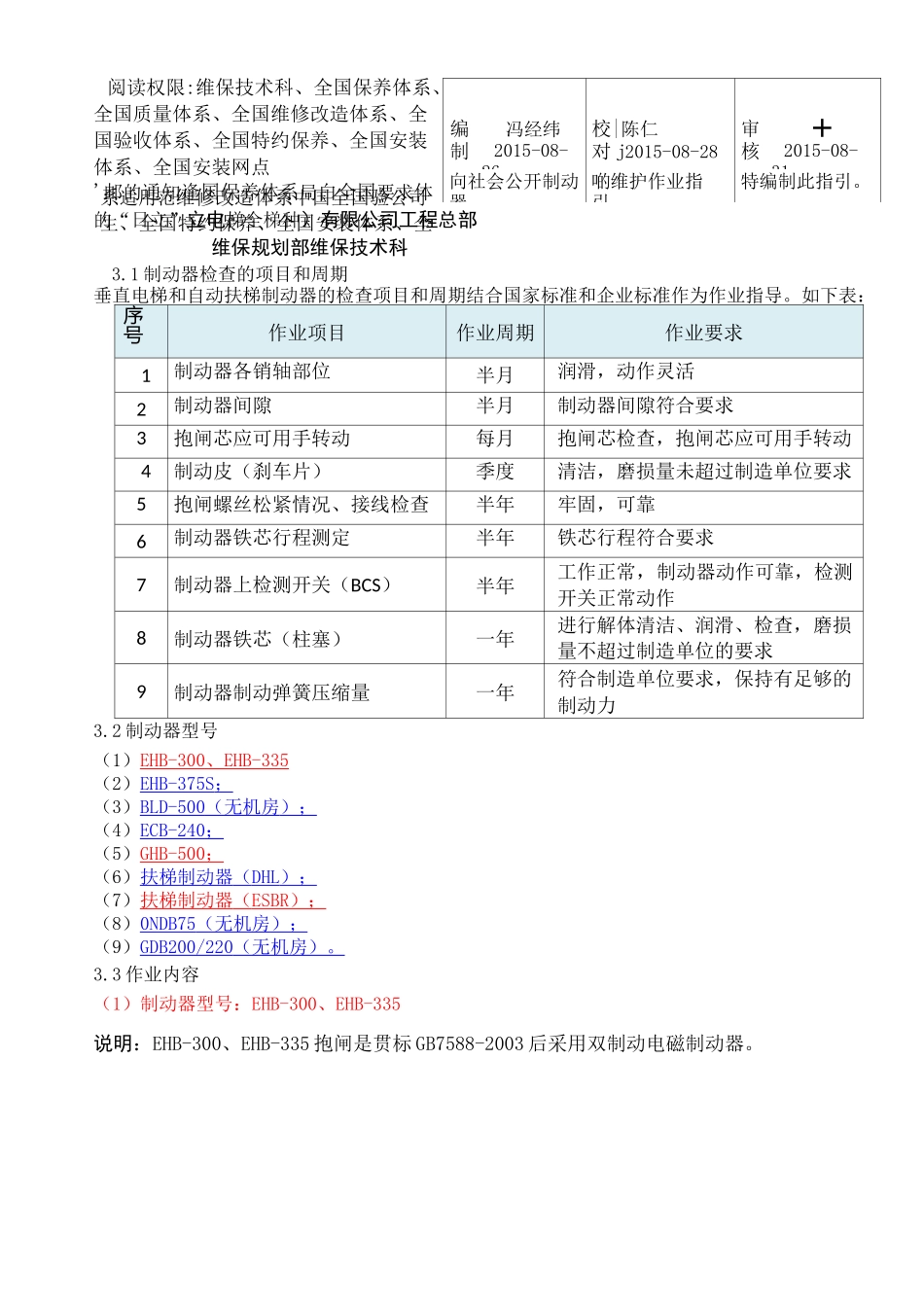

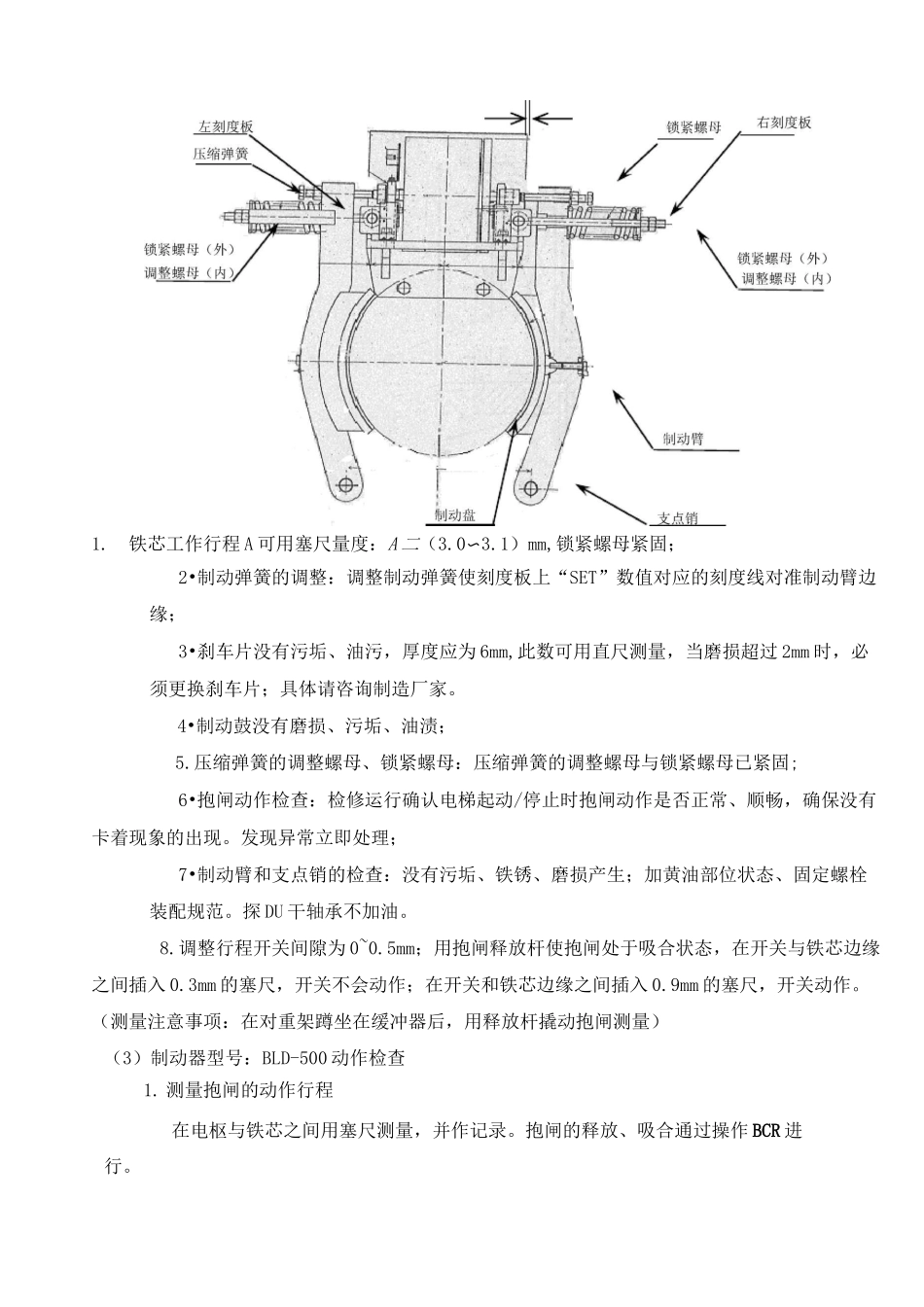

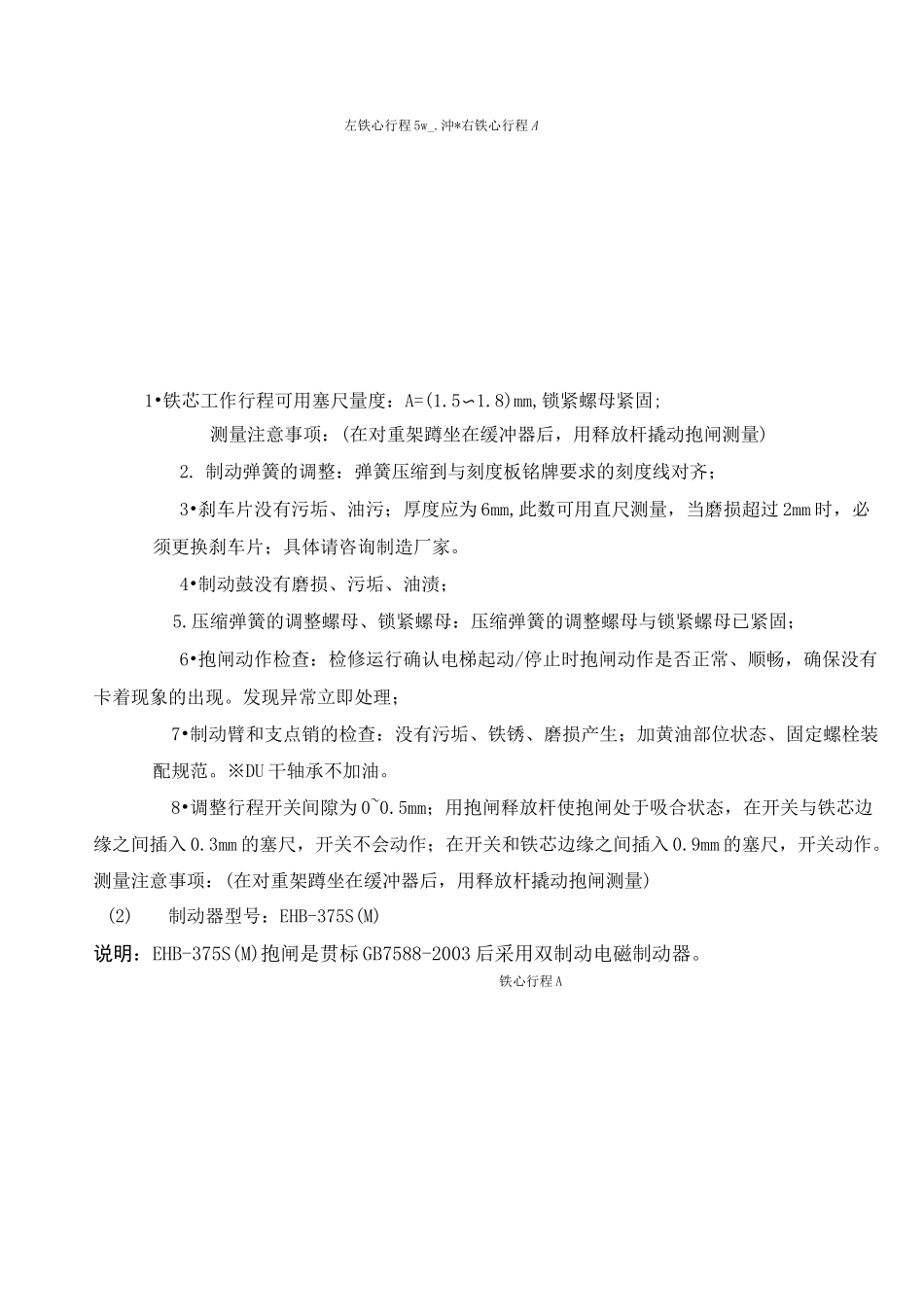

系适用范维修改造体系中国全国验公司生、全国特约保养、全国安装体系、全阅读权限:维保技术科、全国保养体系、全国质量体系、全国维修改造体系、全国验收体系、全国特约保养、全国安装体系、全国安装网点'邮的通知逢国保养体系局白全国要求体的“日立”立电梯全梯种）有限公司工程总部维保规划部维保技术科3.1制动器检查的项目和周期垂直电梯和自动扶梯制动器的检查项目和周期结合国家标准和企业标准作为作业指导。如下表：序号作业项目作业周期作业要求1制动器各销轴部位半月润滑，动作灵活2制动器间隙半月制动器间隙符合要求3抱闸芯应可用手转动每月抱闸芯检查，抱闸芯应可用手转动4制动皮（刹车片）季度清洁，磨损量未超过制造单位要求5抱闸螺丝松紧情况、接线检查半年牢固，可靠6制动器铁芯行程测定半年铁芯行程符合要求7制动器上检测开关（BCS）半年工作正常，制动器动作可靠，检测开关正常动作8制动器铁芯（柱塞）一年进行解体清洁、润滑、检查，磨损量不超过制造单位的要求9制动器制动弹簧压缩量一年符合制造单位要求，保持有足够的制动力3.2制动器型号（1）EHB-300、EHB-335（2）EHB-375S；（3）BLD-500（无机房）；（4）ECB-240；（5）GHB-500；（6）扶梯制动器（DHL）；（7）扶梯制动器（ESBR）；（8）0NDB75（无机房）；（9）GDB200/220（无机房）。3.3作业内容（1）制动器型号：EHB-300、EHB-335说明：EHB-300、EHB-335抱闸是贯标GB7588-2003后采用双制动电磁制动器。编冯经纬校|陈仁审+制2015-08-26对j2015-08-28核2015-08-31向社会公开制动器啲维护作业指引，特编制此指引。左铁心行程5w_.沖*右铁心行程A1•铁芯工作行程可用塞尺量度：A=(1.5〜1.8)mm,锁紧螺母紧固;测量注意事项：(在对重架蹲坐在缓冲器后，用释放杆撬动抱闸测量)2.制动弹簧的调整：弹簧压缩到与刻度板铭牌要求的刻度线对齐；3•刹车片没有污垢、油污；厚度应为6mm,此数可用直尺测量，当磨损超过2mm时，必须更换刹车片；具体请咨询制造厂家。4•制动鼓没有磨损、污垢、油渍；5.压缩弹簧的调整螺母、锁紧螺母：压缩弹簧的调整螺母与锁紧螺母已紧固；6•抱闸动作检查：检修运行确认电梯起动/停止时抱闸动作是否正常、顺畅，确保没有卡着现象的出现。发现异常立即处理；7•制动臂和支点销的检查：没有污垢、铁锈、磨损产生；加黄油部位状态、固定螺栓装配规范。※DU干轴承不加油。8•调整行程开关间隙为0~0.5mm；用抱闸释放杆使抱闸处于吸合状态，在开关与铁芯边缘之间插入0.3mm的塞尺，开关不会动作；在开关和铁芯边缘之间插入0.9mm的塞尺，开关动作。测量注意事项：(在对重架蹲坐在缓冲器后，用释放杆撬动抱闸测量)(2)制动器型号：EHB-375S(M)说明：EHB-375S(M)抱闸是贯标GB7588-2003后采用双制动电磁制动器。铁心行程A1.铁芯工作行程A可用塞尺量度：A二（3.0〜3.1）mm,锁紧螺母紧固；2•制动弹簧的调整：调整制动弹簧使刻度板上“SET”数值对应的刻度线对准制动臂边缘；3•刹车片没有污垢、油污，厚度应为6mm,此数可用直尺测量，当磨损超过2mm时，必须更换刹车片；具体请咨询制造厂家。4•制动鼓没有磨损、污垢、油渍；5.压缩弹簧的调整螺母、锁紧螺母：压缩弹簧的调整螺母与锁紧螺母已紧固;6•抱闸动作检查：检修运行确认电梯起动/停止时抱闸动作是否正常、顺畅，确保没有卡着现象的出现。发现异常立即处理；7•制动臂和支点销的检查：没有污垢、铁锈、磨损产生；加黄油部位状态、固定螺栓装配规范。探DU干轴承不加油。8.调整行程开关间隙为0~0.5mm；用抱闸释放杆使抱闸处于吸合状态，在开关与铁芯边缘之间插入0.3mm的塞尺，开关不会动作；在开关和铁芯边缘之间插入0.9mm的塞尺，开关动作。（测量注意事项：在对重架蹲坐在缓冲器后，用释放杆撬动抱闸测量）（3）制动器型号：BLD-500动作检查1.测量抱闸的动作行程在电枢与铁芯之间用塞尺测量，并作记录。抱闸的释放、吸合通过操作BCR进行。测定位置取相对的3处（约120度间15mm片塞,1.测量抱闸的动作行程2.测量抱闸的开关动作抱闸完全释放（吸合）的状态下，用释放螺栓和释放杆。（参照上图）①BCS与螺栓间插入塞尺0.1mm开关不动作;（右图）②插入塞...
