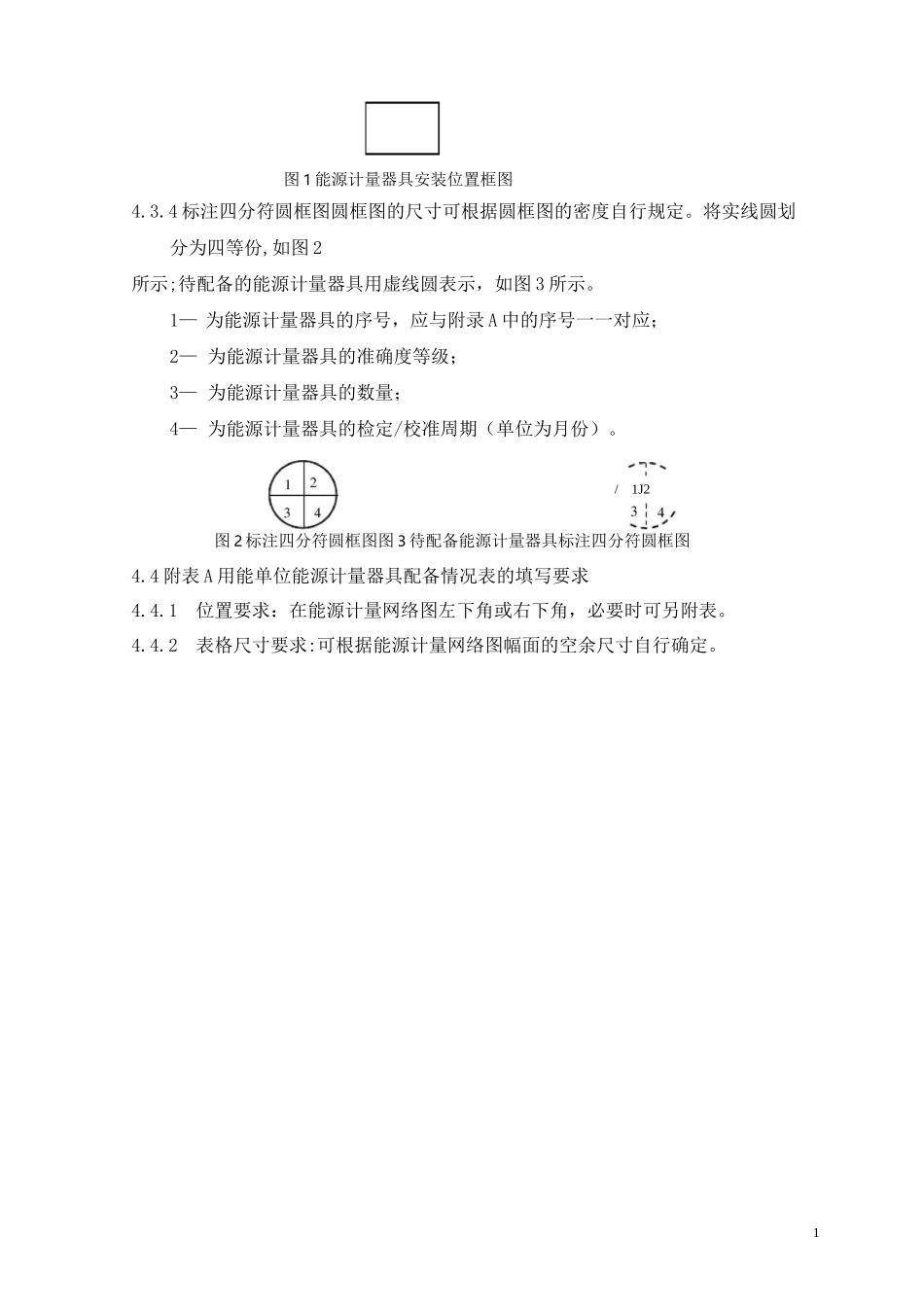

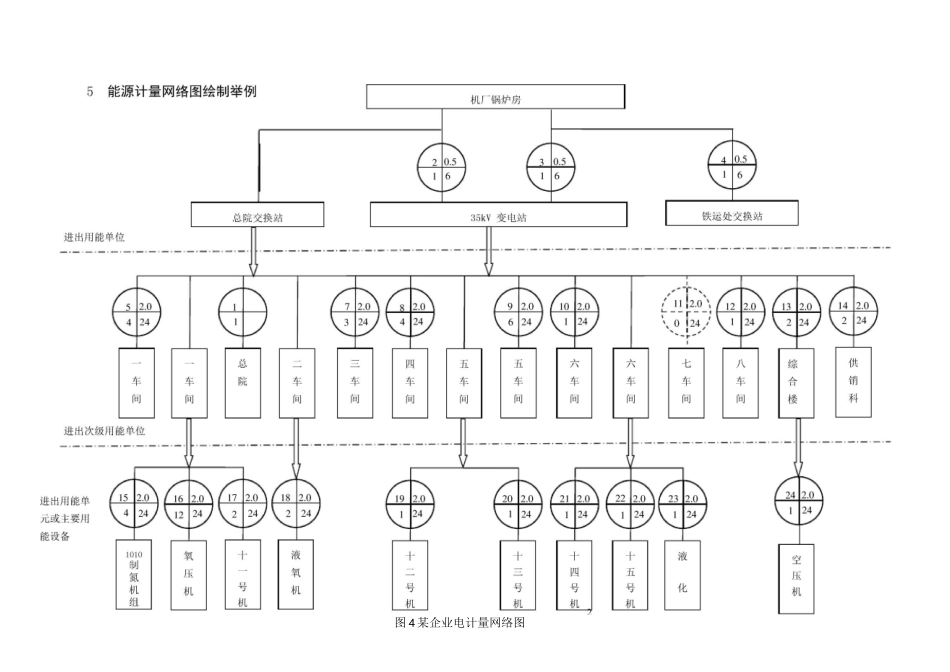

1图1能源计量器具安装位置框图4.3.4标注四分符圆框图圆框图的尺寸可根据圆框图的密度自行规定。将实线圆划分为四等份,如图2所示;待配备的能源计量器具用虚线圆表示，如图3所示。1—为能源计量器具的序号，应与附录A中的序号一一对应；2—为能源计量器具的准确度等级；3—为能源计量器具的数量；4—为能源计量器具的检定/校准周期（单位为月份）。图2标注四分符圆框图图3待配备能源计量器具标注四分符圆框图4.4附表A用能单位能源计量器具配备情况表的填写要求4.4.1位置要求：在能源计量网络图左下角或右下角，必要时可另附表。4.4.2表格尺寸要求:可根据能源计量网络图幅面的空余尺寸自行确定。/__1J2图4某企业电计量网络图3进出用能单位0.50.50.50.535KV图5某企业电计量网络图进出主要次级用能单位10进出用能单元或主要用能设备2.0242.0242.0242.0242.0242.02411>2.0\122.0一车间一车间二车间二车间三车间四车间五车间五车间六车间六车间七车间24八车间1516121718192021222313142.0242.024综合楼供销科242.0242.0242.0242.0242.0242.0242.0242.0242.0242.0241010制氮机组氧压机十一号机十一号机十二号机十三号机十四号机十五号机空压机表1用能单位能源计量器具配备情况表24电能表DS83X100V3X5A2.011空压机23电能表DS83X100V3X5A2.011液化22电能表DS83X100V3X5A2.011十五号机21电能表DS83X100V3X5A2.011十四号机20电能表DS83X100V3X5A2.011十三号机19电能表DS83X380V3X5A2.011十二号机18电能表DT10a3X380V/220V3X5A2.022液氧机17电能表DS83X380V3X5A2.022十一号机16电能表DS83X380V3X5A2.01212氧压机15电能表DS23X100V3X5A2.0441010制氧机组14电能表DT83X380V/220V3X5A2.022供销科13电能表DT83X380V/220V3X5A2.022综合楼12电能表DS23X380V3X5A2.011八车间11电能表DS83X380V3X5A2.001七车间待配10电能表DS83X100V3X5A2.011六车间9电能表DS83X380V3X5A2.066五车间8电能表DT83X380V/220V3X5A2.044四车间7电能表DS83X380V3X5A2.033三车间6电能表DS83X380V3X5A2.033二车间5电能表DT83X380V/220V3X5A2.044一车间4所变电能表DT83X380V/220V3X5A2.0112号所变3主进电能表3X100V3X5A0.51135kV电站瑞士2主进电能表3X100V3X5A0.51135kV电站瑞士1所变电能表DT83X100V3X5A2.0111号所变序号计量器具名称型号规格准确度已配数应配数配备位置备注主管领导能源计量网络图名称已配备数应配备数配备率（％）电计量网络图717299制图单位名称共张第张日期附录A用能单位能源计量器具配备情况表格式表A.1用能单位能源计量器具配备情况表•♦•10987654321序计量器具名称型号规格准确度已数应配数配备位置备注主管领导能源计量网络图名称已配备数应配备数配备率（%）电计量网络图制图单位名称共张第张日期表A.1用能单位能源计量器具配备情况表
