变配电室安装工程招标技术要求VIP免费

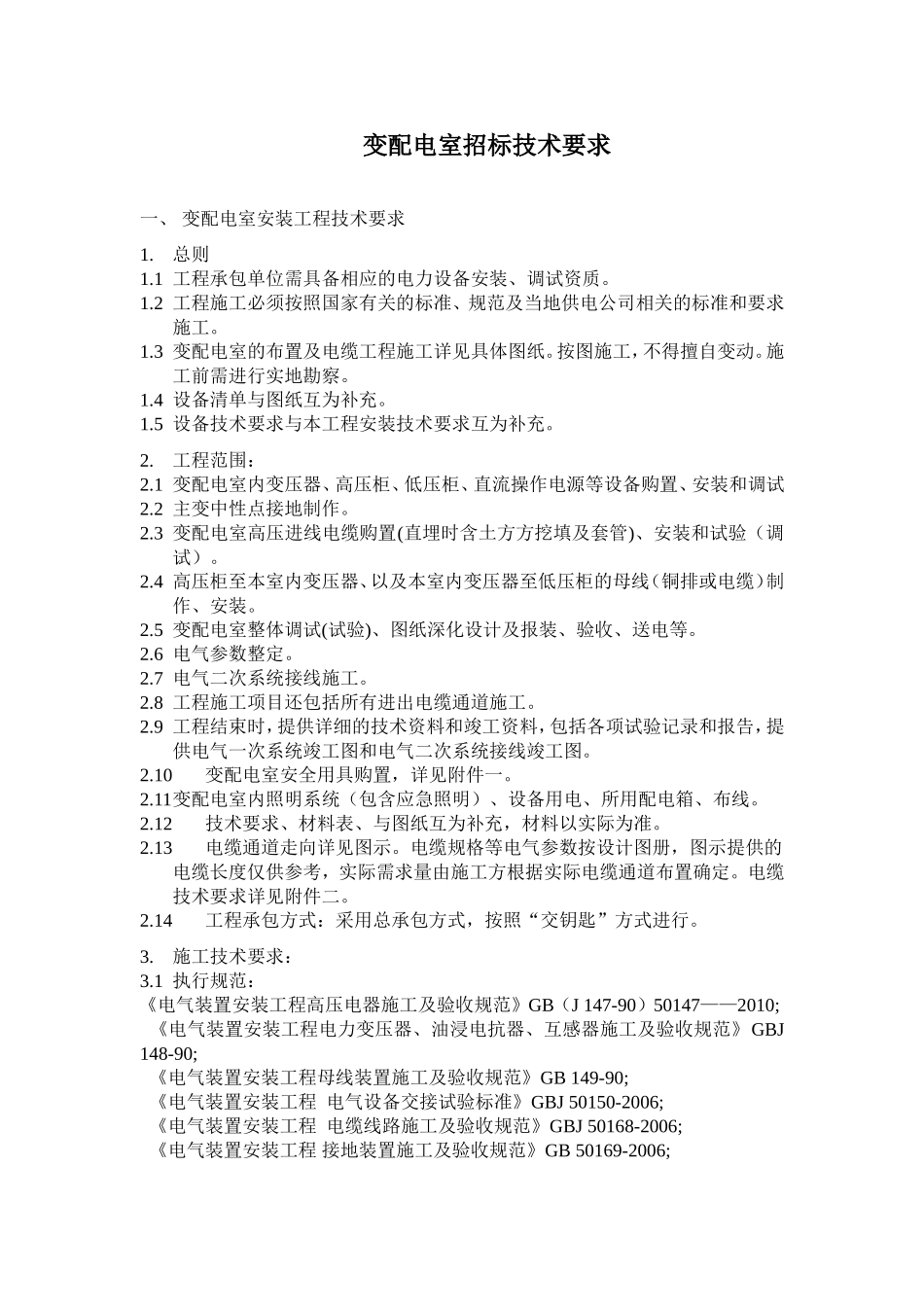

变配电室招标技术要求一、变配电室安装工程技术要求1.总则1.1工程承包单位需具备相应的电力设备安装、调试资质。1.2工程施工必须按照国家有关的标准、规范及当地供电公司相关的标准和要求施工。1.3变配电室的布置及电缆工程施工详见具体图纸。按图施工，不得擅自变动。施工前需进行实地勘察。1.4设备清单与图纸互为补充。1.5设备技术要求与本工程安装技术要求互为补充。2.工程范围：2.1变配电室内变压器、高压柜、低压柜、直流操作电源等设备购置、安装和调试2.2主变中性点接地制作。2.3变配电室高压进线电缆购置(直埋时含土方方挖填及套管)、安装和试验（调试）。2.4高压柜至本室内变压器、以及本室内变压器至低压柜的母线（铜排或电缆）制作、安装。2.5变配电室整体调试(试验)、图纸深化设计及报装、验收、送电等。2.6电气参数整定。2.7电气二次系统接线施工。2.8工程施工项目还包括所有进出电缆通道施工。2.9工程结束时，提供详细的技术资料和竣工资料，包括各项试验记录和报告，提供电气一次系统竣工图和电气二次系统接线竣工图。2.10变配电室安全用具购置，详见附件一。2.11变配电室内照明系统（包含应急照明）、设备用电、所用配电箱、布线。2.12技术要求、材料表、与图纸互为补充，材料以实际为准。2.13电缆通道走向详见图示。电缆规格等电气参数按设计图册，图示提供的电缆长度仅供参考，实际需求量由施工方根据实际电缆通道布置确定。电缆技术要求详见附件二。2.14工程承包方式：采用总承包方式，按照“交钥匙”方式进行。3.施工技术要求：3.1执行规范：《电气装置安装工程高压电器施工及验收规范》GB（J147-90）50147——2010;《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90;《电气装置安装工程母线装置施工及验收规范》GB149-90;《电气装置安装工程电气设备交接试验标准》GBJ50150-2006;《电气装置安装工程电缆线路施工及验收规范》GBJ50168-2006;《电气装置安装工程接地装置施工及验收规范》GB50169-2006;《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92;3.2电气设备安装的技术要求3.2.1高压设备的安装必须遵照国家相关规范进行施工3.2.2高低压配电柜及其二次回路施工的技术要求：3.2.2.1高低压配电柜的安装及其二次回路的施工应参照相关规范进行；3.2.2.2按照已批准的设计图纸进行施工；3.2.2.3盘、柜搬运和安装应采取防震、防潮、防框架变形和漆面受损等安全措施3.2.2.4工程中采用的设备和材料，必须是符合国家现行技术标准的合格产品，并有合格证，设备有铭牌；3.2.2.5盘、柜上模拟母线的标志颜色符合国家标准；3.2.2.6二次线路施工完毕，在测试绝缘时，应有防止弱电设备损坏的安全技术措施；3.2.2.7安装调试完毕后，建筑物中的预留孔洞及电缆管口应及时封堵。3.2.2.8成列布置柜的水平度、垂直度、成列的一致严格按《10kV及以下变电所设计规范》GB50053－94执行3.3变压器及其外壳的安装严格按照《干式变压器安装规范》执行。注：干式变压器的技术要求详见附件三3.4接地装置施工3.4.1接地装置施工需参照《电气装置安装工程、接地装置施工及验收规范》GB50169-2006执行。3.4.2接地装置施工按照已批准的设计图纸要求进行。3.4.3采用的器材应符合国家现行标准的规定，并应有合格证件。3.4.4接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前通知监理和甲方做好中间检查及验收记录。接地装置验收在土建完工后安排进行，当接地电阻难以满足要求时，应通知设计单位采取相应措施，直至验收合格。3.4.5各种电气装置与主接地网的连接必须可靠焊接，接地装置的焊接质量应符合相关规定，接地电阻符合设计规定，扩建接地网与原接地网应为多点电焊连接3.5设备安装用的紧固件，除地脚螺栓外均应采用镀锌制品；户外及电缆沟内用的紧固件应采用热镀锌制品；电器接线端子用的紧固件应符合国家现行标准《变压器、高压电器和套管的接线端子》中的规定；3.6试验要求：施工方应依据国家、部颁标准的要求进行所有项目的试验，并提供所有项目的试验报告书。现场试验：按照“电力设备交接和预防性试验规程”相关项目和标准执行。3....
