双重管高压旋喷桩施工工艺VIP免费

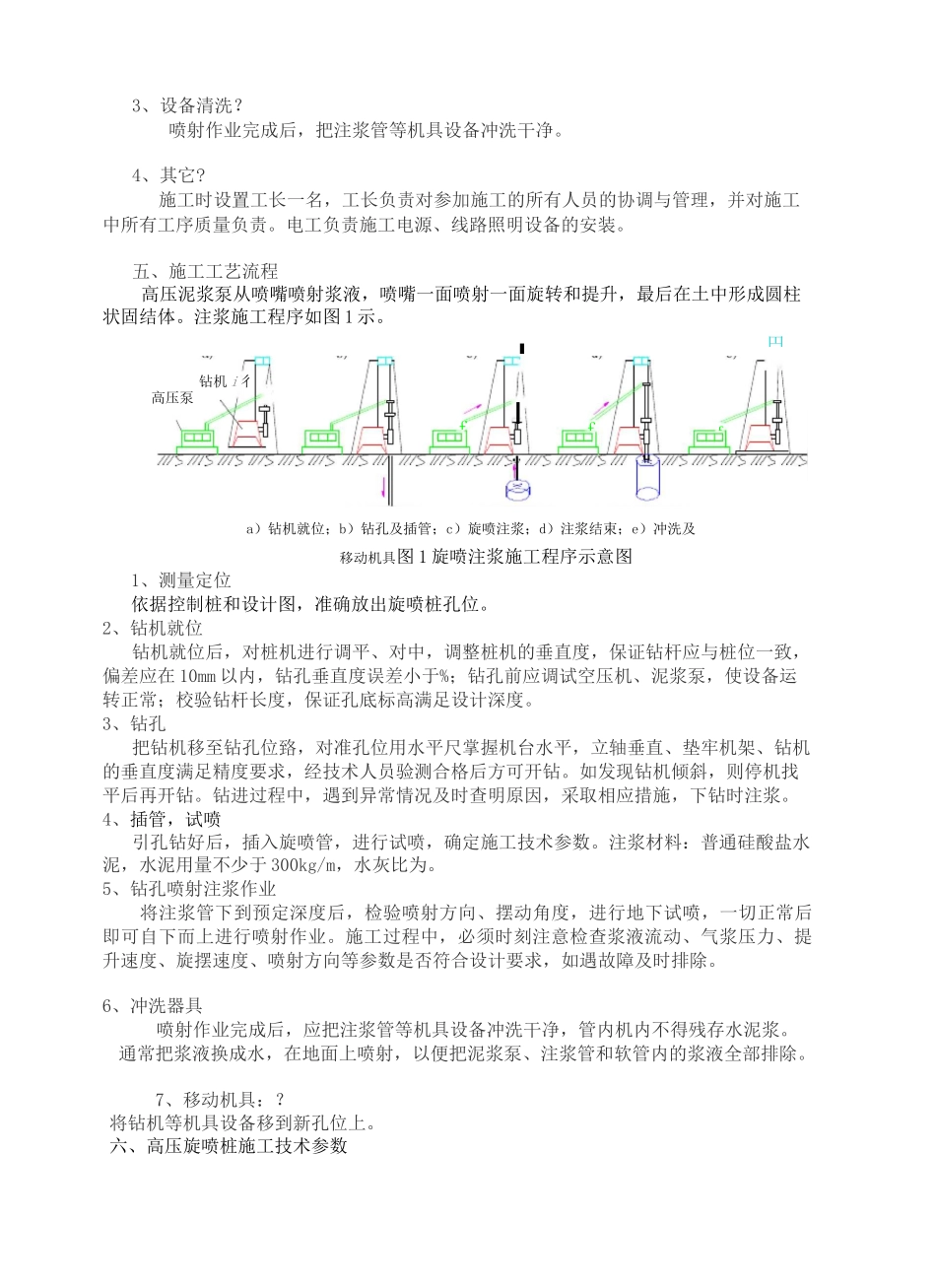

双重管高压旋喷桩施工工艺高压旋喷桩施工工艺流程一、适用范围：适用于淤泥、淤泥质土、粘性土、粉土、砂土、素填土、碎石土的地基处理。二、编制依据：《地基处理技术及工程应用》三、高压旋喷桩定义：高压旋喷桩一高压旋喷是高压喷射注浆法的一种。高压喷射注浆法是先利用工程钻机钻孔作为导孔，将带有特殊喷嘴的注浆管插入设计的土层深度，然后将水泥浆（或水）以高压流的形式从喷嘴内射出，冲击切削土体。土体在高压喷射流的强大动压等作用下，发生强度破坏，土颗粒从土层中剥落下来，与水泥浆搅拌形成混合浆液。一部分细颗粒随混合浆液冒出地面，其余土粒在射流的冲击力、离心力和重力等力的作用下，按一定的浆土比例和质量大小，有规律地重新排列。这样从下向上不断地喷射注浆，混合浆液凝固后，在土层中形成具有一定强度的固结体。旋喷注浆是喷嘴在提升时不停的旋转，固节体呈圆柱状。四、高压旋喷桩作业内容高压旋喷桩根据注浆管类型不同分为单管法、双管法、三管法等。本项目设计均采用双管法注浆。双管法使用二孔注浆管输送水泥浆和空气两种介质。1、施工准备：？1）技术准备？根据设计要求本项目高压旋喷桩选用普通硅酸盐水泥浆，？水灰比。根据设计资料绘制旋喷桩布桩图，并注明桩位编号。？2）场地准备？原地面清理、整平，并用小型压路机碾压密实。挖好排浆沟，设置回浆池，浆液回收处理，防止污染环境。3）机具设备准备？喷射注浆前检查高压设备和管路系统，设备的压力必须满足施工需要。管路系统的密封圈必须良好。各通道和喷嘴内不得有杂物，并准备适量的常规配件。？检查电源、线路，并做好照明准备工作。4）人员准备？配齐所有管理人员和施工人员，并对所有人员进行安全技术交底。？2、钻孔作业？在准备工作完成后，由钻机操作手负责钻机正确就位。就位后，开始施钻，做好原始施工记录。并按技术交底要求钻至设计标高。3、设备清洗？喷射作业完成后，把注浆管等机具设备冲洗干净。4、其它?施工时设置工长一名，工长负责对参加施工的所有人员的协调与管理，并对施工中所有工序质量负责。电工负责施工电源、线路照明设备的安装。五、施工工艺流程高压泥浆泵从喷嘴喷射浆液，喷嘴一面喷射一面旋转和提升，最后在土中形成圆柱状固结体。注浆施工程序如图1示。1、测量定位依据控制桩和设计图，准确放出旋喷桩孔位。2、钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，保证孔底标高满足设计深度。3、钻孔把钻机移至钻孔位臵，对准孔位用水平尺掌握机台水平，立轴垂直、垫牢机架、钻机的垂直度满足精度要求，经技术人员验测合格后方可开钻。如发现钻机倾斜，则停机找平后再开钻。钻进过程中，遇到异常情况及时查明原因，采取相应措施，下钻时注浆。4、插管，试喷引孔钻好后，插入旋喷管，进行试喷，确定施工技术参数。注浆材料：普通硅酸盐水泥，水泥用量不少于300kg/m，水灰比为。5、钻孔喷射注浆作业将注浆管下到预定深度后，检验喷射方向、摆动角度，进行地下试喷，一切正常后即可自下而上进行喷射作业。施工过程中，必须时刻注意检查浆液流动、气浆压力、提升速度、旋摆速度、喷射方向等参数是否符合设计要求，如遇故障及时排除。6、冲洗器具喷射作业完成后，应把注浆管等机具设备冲洗干净，管内机内不得残存水泥浆。通常把浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。7、移动机具：？将钻机等机具设备移到新孔位上。六、高压旋喷桩施工技术参数■円£££I钻机i彳高压泵a）钻机就位；b）钻孔及插管；c）旋喷注浆；d）注浆结束；e）冲洗及移动机具图1旋喷注浆施工程序示意图桩长10-15m水泥标号水灰比提升速度15〜20cm/min高压浆液压力20-28MPa高压空气压力空压机排气量min注浆压力水泥浆液流量100〜150L/min水泥浆比重喷嘴直径杆长条七、施工工艺要点1、变参数喷射由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等有很大差异。若采用...
