【江苏专版】2019版高考考前三个月物理抢分必做试验题专练一含答案VIP专享VIP免费

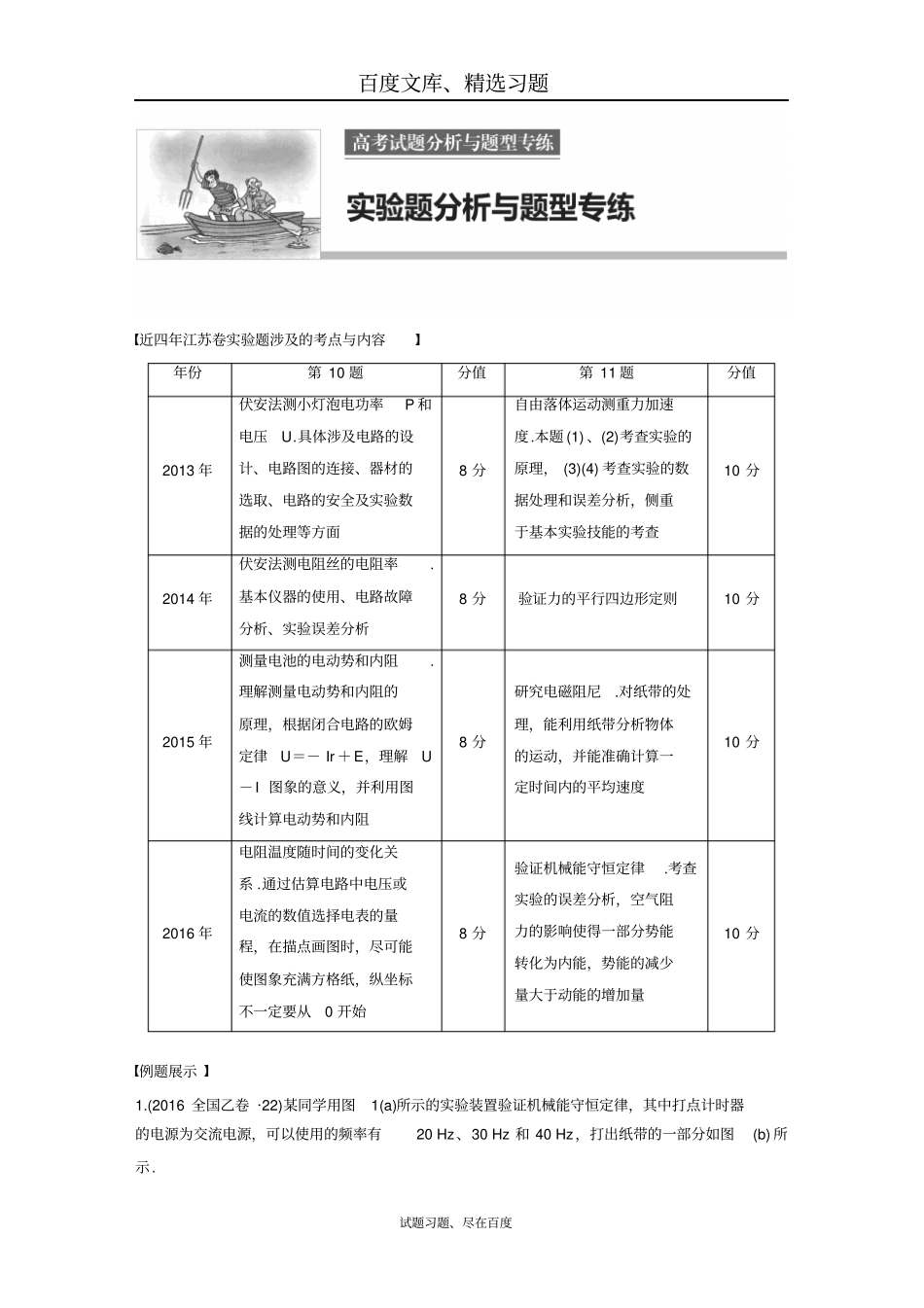

百度文库、精选习题试题习题、尽在百度近四年江苏卷实验题涉及的考点与内容年份第10题分值第11题分值2013年伏安法测小灯泡电功率P和电压U.具体涉及电路的设计、电路图的连接、器材的选取、电路的安全及实验数据的处理等方面8分自由落体运动测重力加速度.本题(1)、(2)考查实验的原理，(3)(4)考查实验的数据处理和误差分析，侧重于基本实验技能的考查10分2014年伏安法测电阻丝的电阻率.基本仪器的使用、电路故障分析、实验误差分析8分验证力的平行四边形定则10分2015年测量电池的电动势和内阻.理解测量电动势和内阻的原理，根据闭合电路的欧姆定律U＝－Ir＋E，理解U－I图象的意义，并利用图线计算电动势和内阻8分研究电磁阻尼.对纸带的处理，能利用纸带分析物体的运动，并能准确计算一定时间内的平均速度10分2016年电阻温度随时间的变化关系.通过估算电路中电压或电流的数值选择电表的量程，在描点画图时，尽可能使图象充满方格纸，纵坐标不一定要从0开始8分验证机械能守恒定律.考查实验的误差分析，空气阻力的影响使得一部分势能转化为内能，势能的减少量大于动能的增加量10分例题展示1.(2016·全国乙卷·22)某同学用图1(a)所示的实验装置验证机械能守恒定律，其中打点计时器的电源为交流电源，可以使用的频率有20Hz、30Hz和40Hz，打出纸带的一部分如图(b)所示.百度文库、精选习题试题习题、尽在百度(a)(b)图1该同学在实验中没有记录交流电的频率f，需要用实验数据和其他题给条件进行推算.(1)若从打出的纸带可判定重物匀加速下落，利用f和图(b)中给出的物理量可以写出：在打点计时器打出B点时，重物下落的速度大小为____________，打出C点时重物下落的速度大小为____________，重物下落的加速度大小为____________.(2)已测得s1＝8.89cm，s2＝9.50cm，s3＝10.10cm；当地重力加速度大小为9.80m/s2，实验中重物受到的平均阻力大小约为其重力的1%.由此推算出f为________Hz.解析(1)由于重物匀加速下落，B点的速度vB等于AC段的平均速度，即vB＝s1＋s22T由于T＝1f，故vB＝f2(s1＋s2)同理可得vC＝f2(s2＋s3)匀加速直线运动的加速度a＝ΔvΔt故a＝vC－vBT＝f2[s2＋s3－s1＋s2]1f＝f22(s3－s1)①(2)重物下落的过程中，由牛顿第二定律可得mg－F阻＝ma②由已知条件F阻＝0.01mg③由②③得a＝0.99g由①得f＝2as3－s1，代入数据得f≈40Hz答案(1)f2(s1＋s2)f2(s2＋s3)f22(s3－s1)(2)402.(2016·全国乙卷·23)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到百度文库、精选习题试题习题、尽在百度或超过60℃时，系统报警.提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1000Ω)，滑动变阻器R2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干.在室温下对系统进行调节，已知U约为18V，Ic约为10mA；流过报警器的电流超过20mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)完成待调节的报警系统原理电路图的连线(图2).图2(2)电路中应选用滑动变阻器________(填“R1”或“R2”).(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为_______Ω；滑动变阻器的滑片应置于_______(填“a”或“b”)端附近，不能置于另一端的原因是_________.②将开关向________(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至_________.(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用.解析(1)热敏电阻工作温度达到60℃时，报警器报警，故需通过调节电阻箱使其电阻为60℃时的热敏电阻的阻值，即调节到阻值650.0Ω，使报警器能正常报警，电路图如图所示.(2)U＝18V，当通过报警器的电流10mA≤Ic≤20mA，故电路中总电阻R＝UIc，即900Ω≤R≤1800Ω，故滑动变阻器选R2.(3)热敏电阻为650.0Ω时，报警器开始报警，模拟热敏电阻的电阻箱阻值也应为650.0Ω，实验调试时，将开关置于c端，缓慢调节滑动变阻器，直到报警器开始报警.为防止通过报警器电流过大，造成报警器烧坏，...
