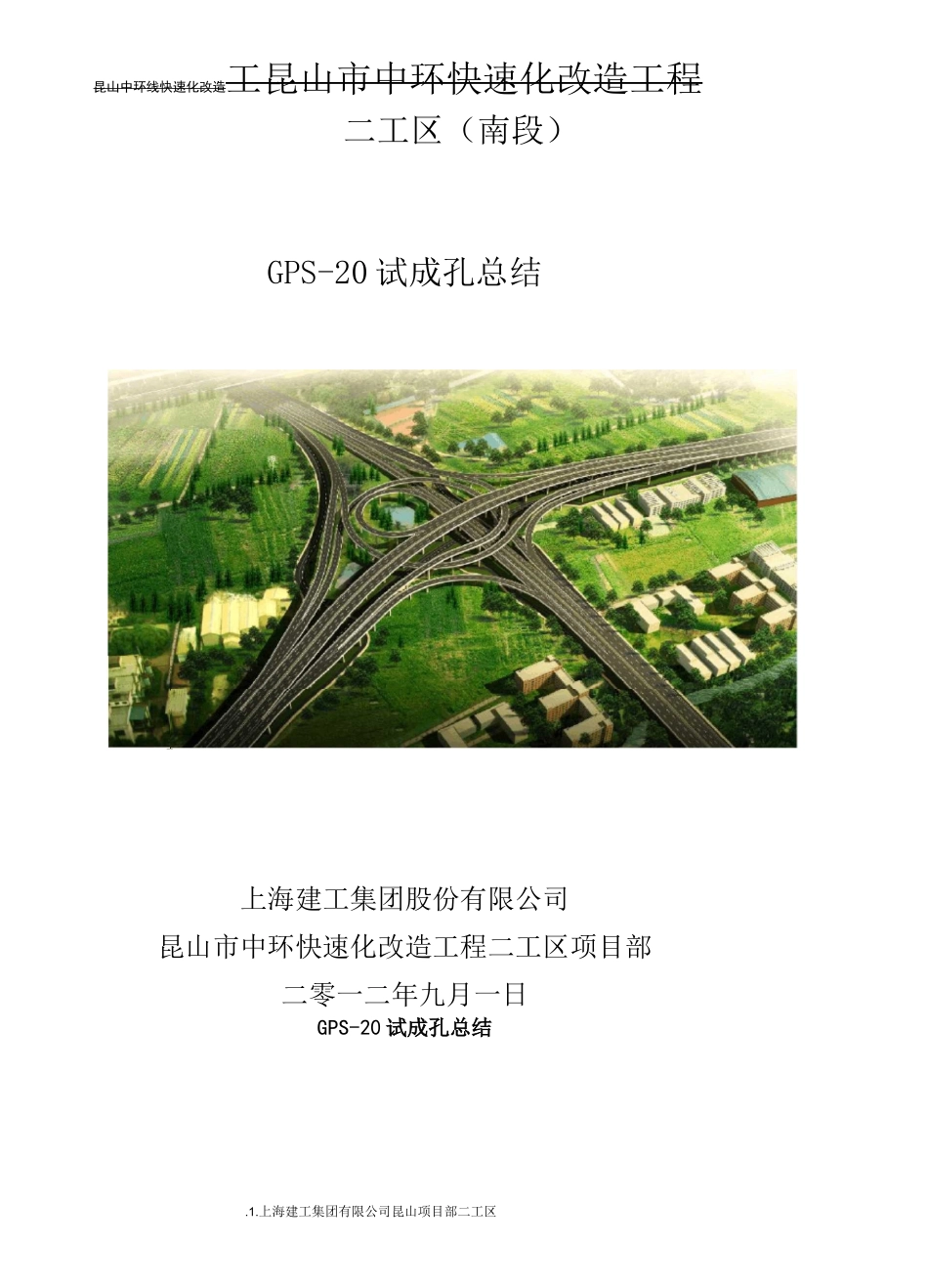

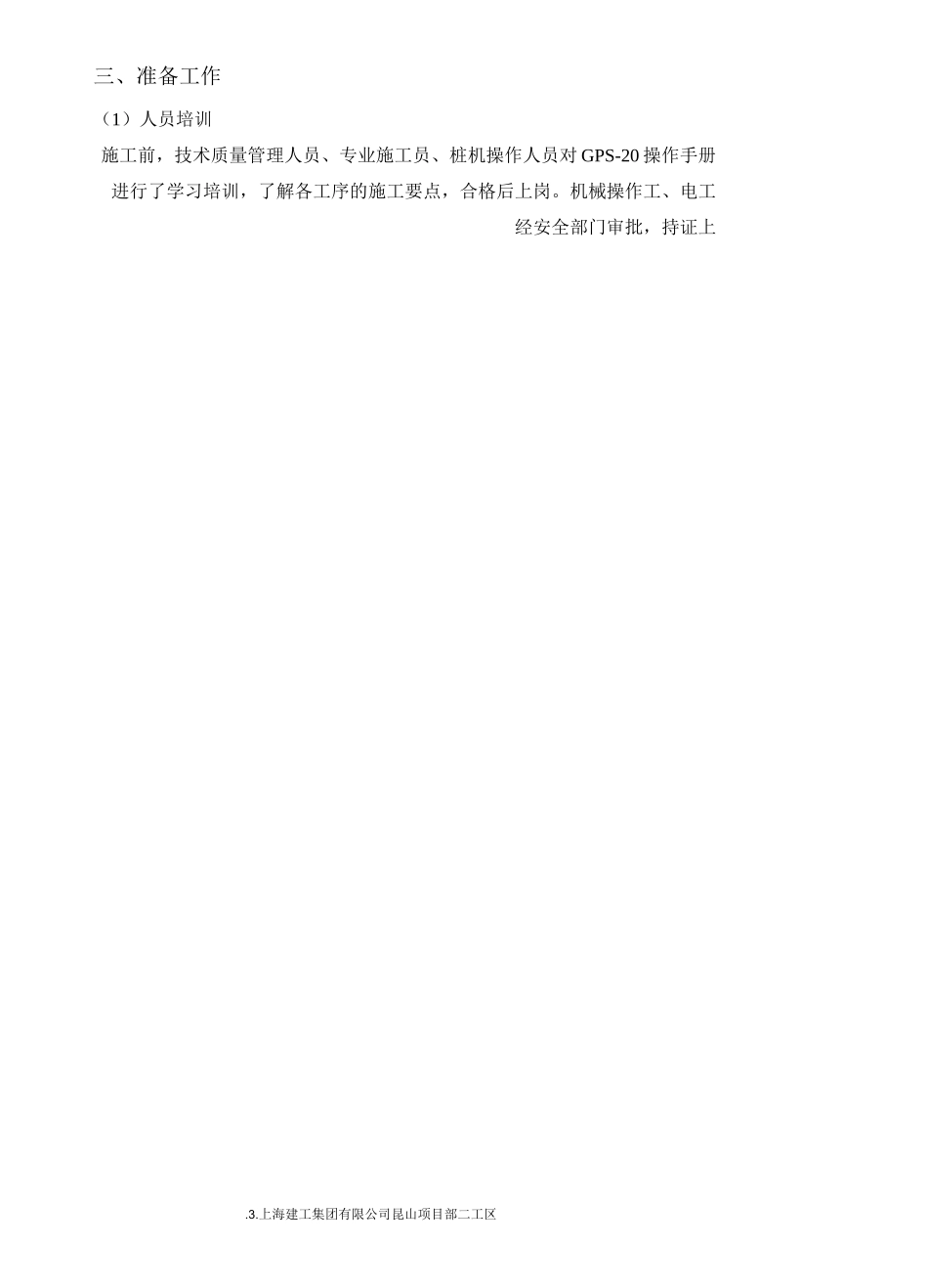

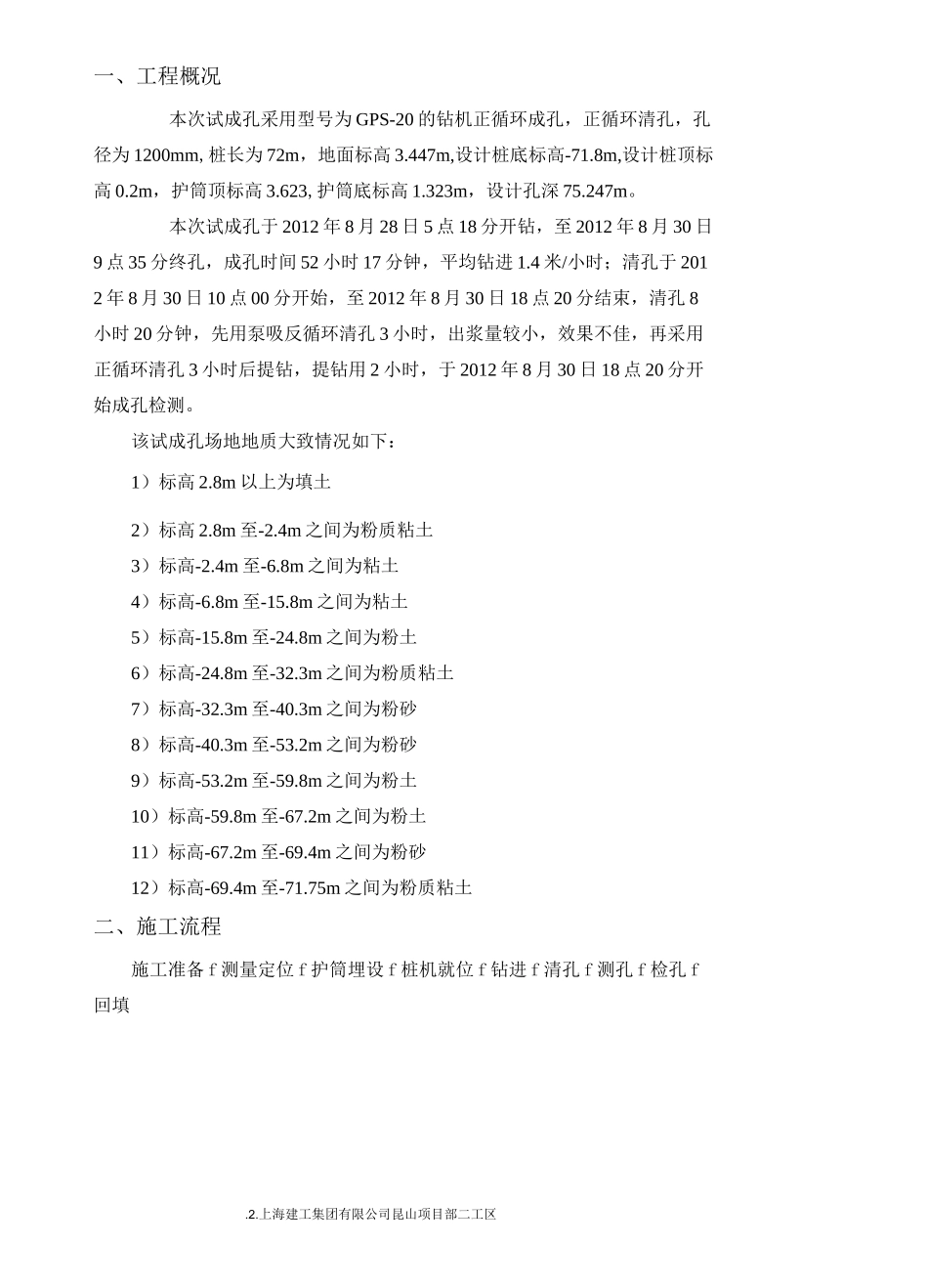

.1.上海建工集团有限公司昆山项目部二工区昆山中环线快速化改造工昆山市中环快速化改造工程二工区（南段）GPS-20试成孔总结上海建工集团股份有限公司昆山市中环快速化改造工程二工区项目部二零一二年九月一日GPS-20试成孔总结.2.上海建工集团有限公司昆山项目部二工区一、工程概况本次试成孔采用型号为GPS-20的钻机正循环成孔，正循环清孔，孔径为1200mm,桩长为72m，地面标高3.447m,设计桩底标高-71.8m,设计桩顶标高0.2m，护筒顶标高3.623,护筒底标高1.323m，设计孔深75.247m。本次试成孔于2012年8月28日5点18分开钻，至2012年8月30日9点35分终孔，成孔时间52小时17分钟，平均钻进1.4米/小时；清孔于2012年8月30日10点00分开始，至2012年8月30日18点20分结束，清孔8小时20分钟，先用泵吸反循环清孔3小时，出浆量较小，效果不佳，再采用正循环清孔3小时后提钻，提钻用2小时，于2012年8月30日18点20分开始成孔检测。该试成孔场地地质大致情况如下：1）标高2.8m以上为填土2）标高2.8m至-2.4m之间为粉质粘土3）标高-2.4m至-6.8m之间为粘土4）标高-6.8m至-15.8m之间为粘土5）标高-15.8m至-24.8m之间为粉土6）标高-24.8m至-32.3m之间为粉质粘土7）标高-32.3m至-40.3m之间为粉砂8）标高-40.3m至-53.2m之间为粉砂9）标高-53.2m至-59.8m之间为粉土10）标高-59.8m至-67.2m之间为粉土11）标高-67.2m至-69.4m之间为粉砂12）标高-69.4m至-71.75m之间为粉质粘土二、施工流程施工准备f测量定位f护筒埋设f桩机就位f钻进f清孔f测孔f检孔f回填.3.上海建工集团有限公司昆山项目部二工区三、准备工作（1）人员培训施工前，技术质量管理人员、专业施工员、桩机操作人员对GPS-20操作手册进行了学习培训，了解各工序的施工要点，合格后上岗。机械操作工、电工经安全部门审批，持证上.4.上海建工集团有限公司昆山项目部二工区岗，焊工现场电焊作业考试合格后上岗操作。(2)设备材料到位>钻机机型：GPS-20型钻机>6BS砂石泵一台>ZX-250除砂机一套>钢护筒一套壁厚4mm>现场备好10T膨润土及配套CMC、纯碱等造浆材料。(3)场地准备>泥浆系统：每根桩基的泥浆循环池为三级沉淀池，高度1.5m，总方量为70立方；设置储浆池，方量为250立方；另配置储浆池、拌浆筒、膨润土堆放点。GPS-20钻6BS砂石ZX-250除砂造浆循环.5.上海建工集团有限公司昆山项目部二工区四、测量定位>采用全站仪进行桩位放样，GPS或全站仪复核桩位，桩位定位偏差小于20mm,采用长约500mm、直径10mm的钢筋或毛竹片打入桩位中心处作为标记，标记露出地面高度为100mm。五、护筒埋设>护筒用4mm的钢板卷制焊接而成。工程桩的护筒埋设深度为2m深，护筒直径1.5m,护筒中心与桩位中心的允许偏差小于20mm,保证垂直，护筒与井壁之间用粘土分层填实。六、桩机就位>桩机平台水平、坚实，定位准确。>钻机上设置导向，成孔时钻机定位准确、水平、稳固。>钻机回转盘中心与护筒中心偏差小于10mm。>成孔过程中，钻机塔架头部滑轮组、回转器与钻头始终保持在同一铅垂线上，并保证钻头在吊紧的状态下钻进。>钻机就位施钻时，将钻机底盘调成水平状态，经平整三线对中后，然后盖上封口板，卡上推钳，试转数圈正常后准备钻进。七、钻进1、开钻顶部采用人工造浆液进行钻进成孔，粘土层内利用钻头钻进，拌制泥浆排入循环池，待循环池箱及桩孔全部储够泥浆后，慢速钻进，待导向部分全部进入土层后，方可正常钻进。2、钻进速度进尺后快慢根据土质情况来控制，并经常对钻孔泥浆的密度和浆面等进行观察。在粘性土层中，采用中等转速钻进(v2m/h,60r/min),在砂性土及含砂率高的地层中，采用低转慢速昆山中环线快速化改造工程二工区钻进（vl.5m/h,40r/min）土层基本分布情况及钻进速度：昆山中环线快速化改造工程二工区进浆：泥浆比重1.19g/cm3、粘度18.6s、含砂率3%。出浆：泥浆比重1.21g/cm3、粘度17.9s、含砂率5.5%。5）粉砂层：进浆：泥浆比重1.17g/cm3、粘度21.9s、含砂率1.5%。出浆：泥浆比重1.16g/cm3、粘度18.8s、含砂率2%。钻进过程中一旦发现泥浆指标不能满足要求就通过人工造浆来调节，同时在钻进过程中通过ZX-250除砂机来除砂以使得含砂率控制在规范范围之内，除砂量达25立方。.5.上海建工集团有限公司昆山项目部二工区含砂率测昆山中环线快速化改造工程二工区.8.上海建工集团有限公司昆山项目部二工区
