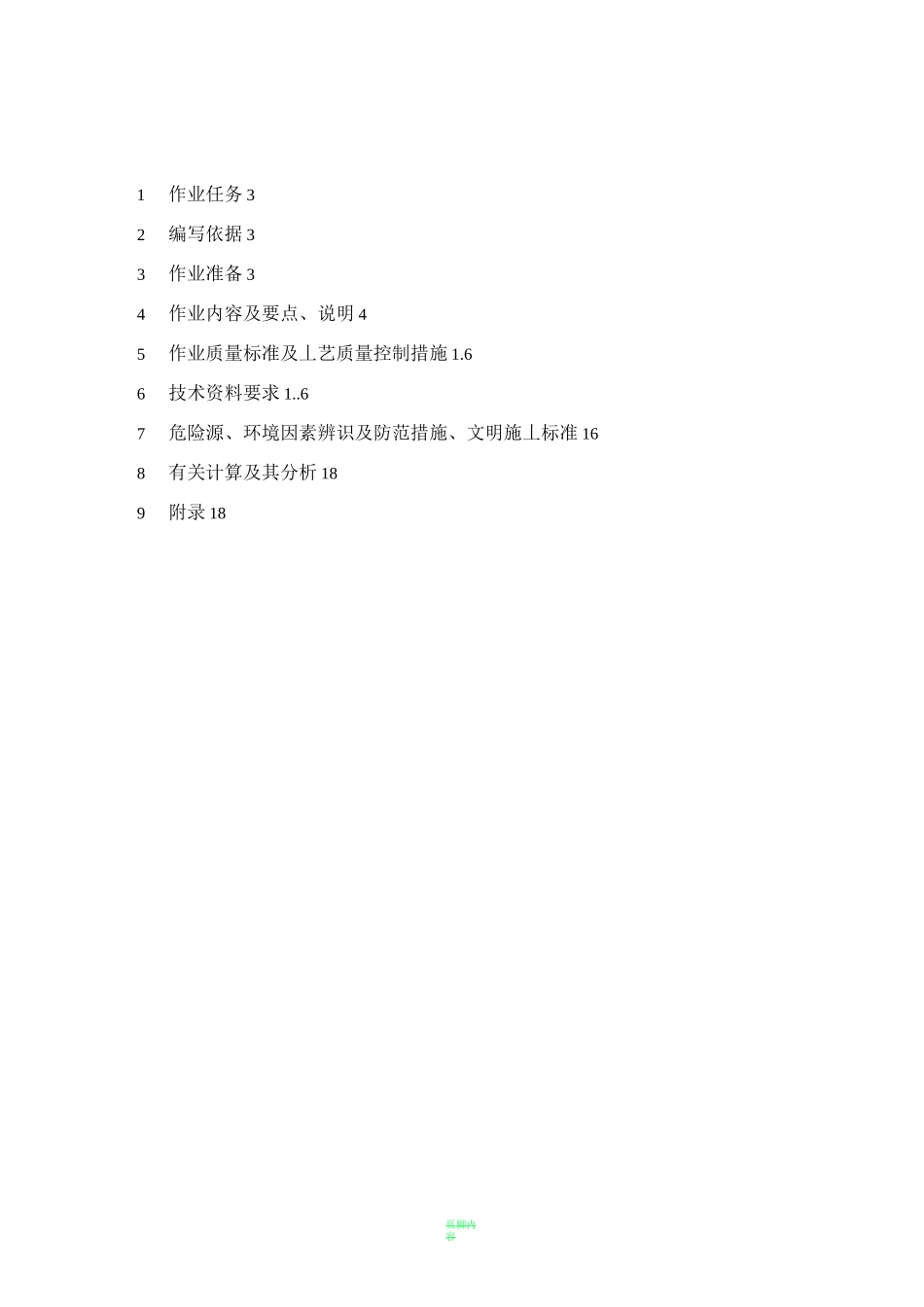

页脚内容变电站二次调试方案页脚内容1作业任务32编写依据33作业准备34作业内容及要点、说明45作业质量标准及丄艺质量控制措施1.66技术资料要求1..67危险源、环境因素辨识及防范措施、文明施丄标准168有关计算及其分析189附录18页脚内容1作业任务1.1丄程概况1.2主要设备参数1.3施丄范围110KV母线、主变及其附属设备、10KV配电系统及其附属设备、10KV无功补偿系、220V直流系统、UPS系统、监控系统、故障信息系统等2编写依据a）《继电保护和安全自动装置技术规程》（GB14285-2006）;b）《电力系统安全工作规程》；c）《继电保护及电网自动安全装置试验方法》d）国家电网公司十八项电网重大反事故措施（试行）e）设计图纸f）相关厂家技术资料3作业准备3.1作业人员准备调试人员应保证较高的素质，对即将进行的工作有充分的准备，试验负责人须具有助理工程师及以上职称，独立负责调试两个以上同类型变电所经验。调试人员需具有相应的调试作业资质。3.2试验仪器准备本次试验使用的表计、仪器均能及时到达现场，均在有效期内。所需主要仪器如下：a）数字万用表两块（FLUKE）页脚内容b）继电保护测试仪一台（ONLLY-A460）c）相序表d）记忆示波器（DSS5020A）e）数字双钳相位伏安表（ML100）3.3系统调试应具备的条件a）一次系统设备安装完毕，二次接线完成b）直流和UPS系统安装调试结束，直流和UPS电源能正常工作c）试验仪表应经检验合格，其精度应不低于0.5级d）单体调试结束，开关设备能就地分合e）试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。模拟故障的试验回路，应具备对保护装置进行整组试验的条件4作业内容及要点、说明4.1110Kv系统保护及二次回路调试检查序号作业内容要点说明1检杳装置型号及参数与设计相符2电流、电压互感器的检验有相应的单体试验报告2.1互感器检查2.1.1电流互感器变比、使用容量、准确级、绕组组别满足设计和现场要求2.1.2电压互感器变比、使用容量、准确级、绕组组别满足设计和现场要求2.1.3检查电流、电压互感器所用绕组的极性、安装位置的正确性满足保护要求2.2电流互感器2.2.1CT二次回路的交流阻抗测试2.2.2核算CT容量及所带负载满足差动保护的误差页脚内容序号作业内容要点说明要求3二次回路及外观检查3.1交流电流、电压二次回路3.1.1检查电流、电压互感器二次绕组所有二次接线的正确性，并与设计图纸相符及端子排引线螺钉压接的可靠性检查压接的可靠性3.1.2检查二次电缆标识以及电缆芯的标示正确性，并与设计图纸相符标示模糊或不规范应更换3.1.3PT二次回路一点（N600）接地核查，一点接地点位置110KV系统PT二次一点接地3.1.4CT二次回路一点接地核查，一点接地点位置.3.1.5PT二次回路空开及其级配检查3.1.6新安装检验时要从PT二次就地端子箱通入额定电压，检查保护装置的电压值，要求压降不应超过额定电压的3%3.2其他二次回路3.2.1对回路的所有部件进行观察、清扫与必要的检修及调整。所述部件：与装置有关的操作把手、按钮、插头、灯座、位置指示继电器、中央信号装置及这些部件中端子排、电缆、熔断器等3.2.2利用导通法依次经过所有中间接线端子（端子排）,检查保护屏、操作屏、故障录波屏等相关各屏以及到断路器、隔离开关、CT、PT等户外端子箱的二次接线正确性，并检查电缆回路、电缆标牌及电缆芯的标示与设计图纸相符，其中端子排安装位置正确，质量良好，数量与图纸相符页脚内容序号作业内容要点说明3.2.3检查保护屏中的设备及端子排上内部、外部连线的接线应正确，接触应牢靠，标号应完整准确，并应与设计图纸、运行规程相符3.2.4所有二次电缆的连接与图纸相符，施工工艺良好，端子排引线螺钉压接可靠，导线绝缘无裸露现象；装置后板配线连接紧固良好，插件螺丝紧固良好3.2.5核对自动空气小开关（或熔断器）的额定电流与设计相符或与所接入的负荷相适应，并满足上下级之间级配要求3.2.6检查保护以及操作直流电源的对应性以及独立性，检验直流回路确实没有寄生回路存在。检验时应根据回路设计的具体情况，用分别断开回路的一些可能在运行中断开的设备及使回路中某些触点闭合的方法来检验3.2.7核查保护装置接地线以及保护屏柜接地...
