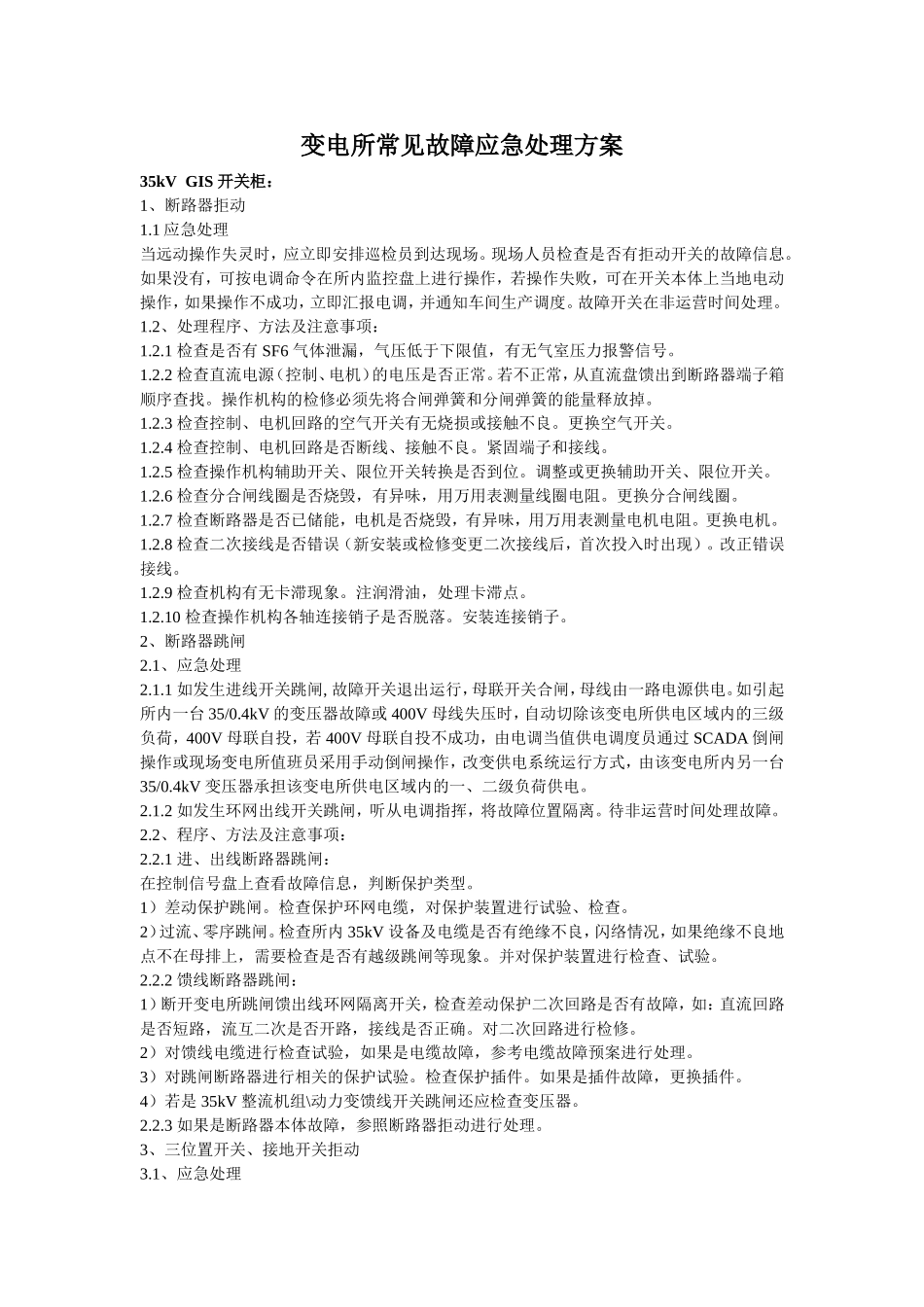

变电所常见故障应急处理方案35kVGIS开关柜：1、断路器拒动1.1应急处理当远动操作失灵时，应立即安排巡检员到达现场。现场人员检查是否有拒动开关的故障信息。如果没有，可按电调命令在所内监控盘上进行操作，若操作失败，可在开关本体上当地电动操作，如果操作不成功，立即汇报电调，并通知车间生产调度。故障开关在非运营时间处理。1.2、处理程序、方法及注意事项：1.2.1检查是否有SF6气体泄漏，气压低于下限值，有无气室压力报警信号。1.2.2检查直流电源（控制、电机）的电压是否正常。若不正常，从直流盘馈出到断路器端子箱顺序查找。操作机构的检修必须先将合闸弹簧和分闸弹簧的能量释放掉。1.2.3检查控制、电机回路的空气开关有无烧损或接触不良。更换空气开关。1.2.4检查控制、电机回路是否断线、接触不良。紧固端子和接线。1.2.5检查操作机构辅助开关、限位开关转换是否到位。调整或更换辅助开关、限位开关。1.2.6检查分合闸线圈是否烧毁，有异味，用万用表测量线圈电阻。更换分合闸线圈。1.2.7检查断路器是否已储能，电机是否烧毁，有异味，用万用表测量电机电阻。更换电机。1.2.8检查二次接线是否错误（新安装或检修变更二次接线后，首次投入时出现）。改正错误接线。1.2.9检查机构有无卡滞现象。注润滑油，处理卡滞点。1.2.10检查操作机构各轴连接销子是否脱落。安装连接销子。2、断路器跳闸2.1、应急处理2.1.1如发生进线开关跳闸,故障开关退出运行，母联开关合闸，母线由一路电源供电。如引起所内一台35/0.4kV的变压器故障或400V母线失压时，自动切除该变电所供电区域内的三级负荷，400V母联自投，若400V母联自投不成功，由电调当值供电调度员通过SCADA倒闸操作或现场变电所值班员采用手动倒闸操作，改变供电系统运行方式，由该变电所内另一台35/0.4kV变压器承担该变电所供电区域内的一、二级负荷供电。2.1.2如发生环网出线开关跳闸，听从电调指挥，将故障位置隔离。待非运营时间处理故障。2.2、程序、方法及注意事项：2.2.1进、出线断路器跳闸：在控制信号盘上查看故障信息，判断保护类型。1）差动保护跳闸。检查保护环网电缆，对保护装置进行试验、检查。2）过流、零序跳闸。检查所内35kV设备及电缆是否有绝缘不良，闪络情况，如果绝缘不良地点不在母排上，需要检查是否有越级跳闸等现象。并对保护装置进行检查、试验。2.2.2馈线断路器跳闸：1）断开变电所跳闸馈出线环网隔离开关，检查差动保护二次回路是否有故障，如：直流回路是否短路，流互二次是否开路，接线是否正确。对二次回路进行检修。2）对馈线电缆进行检查试验，如果是电缆故障，参考电缆故障预案进行处理。3）对跳闸断路器进行相关的保护试验。检查保护插件。如果是插件故障，更换插件。4）若是35kV整流机组\动力变馈线开关跳闸还应检查变压器。2.2.3如果是断路器本体故障，参照断路器拒动进行处理。3、三位置开关、接地开关拒动3.1、应急处理开关不能操作的情况下，值守员在电调的指挥下完成相关倒闸操作。如果当地不能操作，采用手动方式闭合开关。并将情况汇报电调及车间生产调度。3.2、程序、方法及注意事项：3.2.1检查直流电源（控制、电机）的电压是否正常。若不正常，从直流盘馈出到断路器端子箱顺序查找。3.2.2检查控制、电机回路的空气开关有无烧损或接触不良。更换空气开关。3.2.3检查控制、电机回路是否断线、接触不良。紧固端子和接线。3.2.4检查操作机构辅助开关、限位开关转换是否到位。调整或更换辅助开关、限位开关。3.2.5检查分合闸接触器是否烧毁，有异味。更换分合闸接触器。3.2.6检查电机是否烧毁，有异味。更换电机。3.2.7检查二次接线是否错误（新安装或检修变更二次接线后，首次投入时出现较多）。改正错误接线。3.2.8检查机构有无卡滞现象。注润滑油，处理卡滞处所。3.2.9检查操作机构各轴连接销子是否脱落。安装连接销子。4、开关柜内绝缘不良4.1、应急处理确认故障柜的电缆两端的开关已分闸，如没分闸，则手动分闸，确认以跳闸电缆为35KV进线的变电所的35KV母联开关是否已自投，没有自投的立即合上母联开关，再逐一确认所有受影响的变电所35KV母线都已恢复送电。4.2、程序、方...
