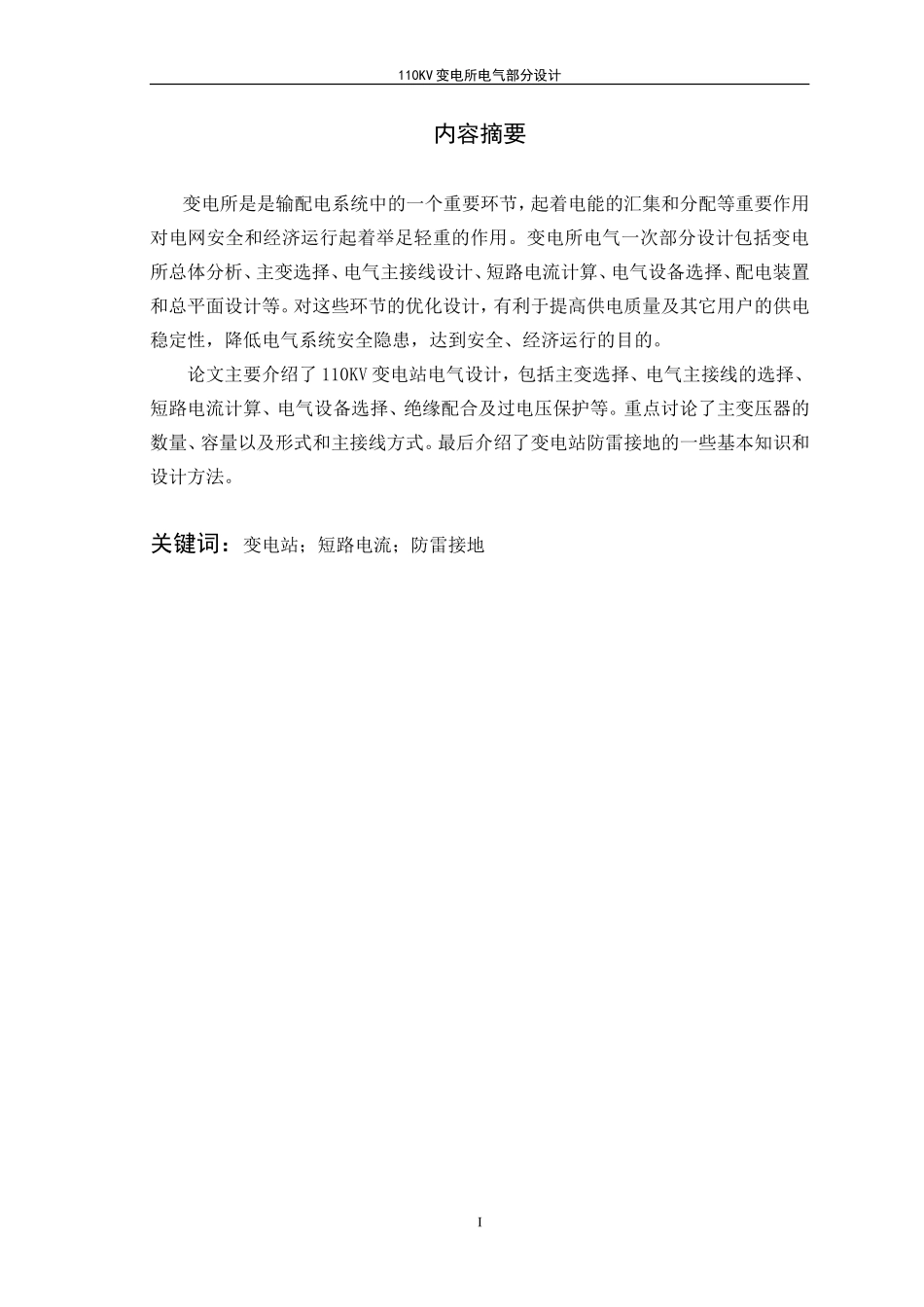

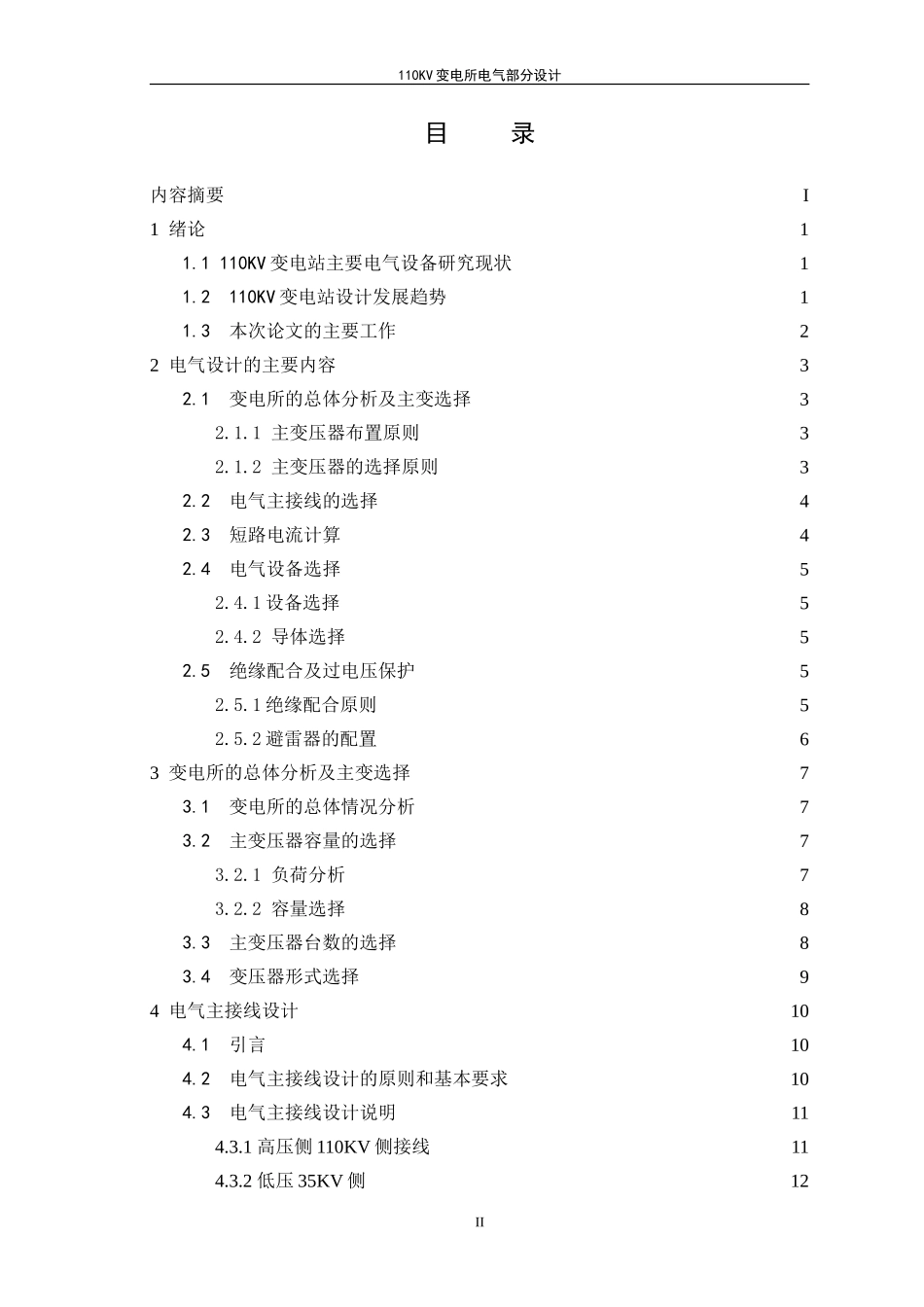

网络教育学院本科生毕业论文（设计）题目：110KV变电所电气部分设计学习中心：层次：专科起点本科专业：年级：年春/秋季学号：学生：指导教师：完成日期：年月日110KV变电所电气部分设计内容摘要变电所是是输配电系统中的一个重要环节，起着电能的汇集和分配等重要作用对电网安全和经济运行起着举足轻重的作用。变电所电气一次部分设计包括变电所总体分析、主变选择、电气主接线设计、短路电流计算、电气设备选择、配电装置和总平面设计等。对这些环节的优化设计，有利于提高供电质量及其它用户的供电稳定性，降低电气系统安全隐患，达到安全、经济运行的目的。论文主要介绍了110KV变电站电气设计，包括主变选择、电气主接线的选择、短路电流计算、电气设备选择、绝缘配合及过电压保护等。重点讨论了主变压器的数量、容量以及形式和主接线方式。最后介绍了变电站防雷接地的一些基本知识和设计方法。关键词：变电站；短路电流；防雷接地I110KV变电所电气部分设计目录内容摘要I1绪论11.1110KV变电站主要电气设备研究现状11.2110KV变电站设计发展趋势11.3本次论文的主要工作22电气设计的主要内容32.1变电所的总体分析及主变选择32.1.1主变压器布置原则32.1.2主变压器的选择原则32.2电气主接线的选择42.3短路电流计算42.4电气设备选择52.4.1设备选择52.4.2导体选择52.5绝缘配合及过电压保护52.5.1绝缘配合原则52.5.2避雷器的配置63变电所的总体分析及主变选择73.1变电所的总体情况分析73.2主变压器容量的选择73.2.1负荷分析73.2.2容量选择83.3主变压器台数的选择83.4变压器形式选择94电气主接线设计104.1引言104.2电气主接线设计的原则和基本要求104.3电气主接线设计说明114.3.1高压侧110KV侧接线114.3.2低压35KV侧12II110KV变电所电气部分设计4.3.3低压10KV侧125短路电流计算145.1短路计算的目的145.2变电所短路短路电流计算155.2.1110KV高压侧短路计算155.2.210KV低压侧短路计算175.2.3计算结果176防雷装置设计196.1.避雷针的设置及防雷保护校验196.1.1避雷针设置196.1.2校验206.2接地装置的设置217结论22参考文献23III110KV变电所电气部分设计1绪论1.1110KV变电站主要电气设备研究现状我国变电站设计的趋势分析随着经济的发展，我国电力系统建设已经成为一个值得探讨的问题，根据我国变电站的发展情况以及我国的国情来看我国的变电站设计的发展趋势。尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃，我国变电站设计出现了一些新的趋势。变电站接线方案趋于简单随着制造厂生产的电气设备质量的提高以及电网可靠性的增加，变电站接线简化趋于可能。例如，断路器是变电站的主要电气设备，其制造技术近年来有了较大发展,可靠性大为提高，检修时间少。特别国外一些知名厂家生产的超高压断路器均可达到20年不大修，更换部件费时很短。为了进一步控制工程造价,提高经济效益，经过专家反复论证，我国少数变电站设计已逐渐采用一些新的更为简单的接线方案。简化接线方案集中在这些方面：我国500kV330kV电压等级的接线较多采用3/2断路器接线，但现在有些设计院提出，根据工程情况，可采用3/2断路器变压器-母线组接线，可靠性与3/2断路器接线基本相同，却可以降低投资。大量采用新的电气一次设备近年来电气一次设备制造有了较大发展，大量高性能、新型设备不断出现，设备趋于无油化。1.2110KV变电站设计发展趋势上世纪90年代，110KV变电站设计中电气设备自动化控制成为我国电力行业的热点之一。[2]它是将110KV变电站中的二次设备(包括测量仪表、信号系统、微机保护、自动装置、运动装置等)经过功能的组合和优化设计，利用先进的计算机技术现代电子技术、通信技术和信号处理技术，实现对全110KV变电站的主要设备和输配电线路的自动监视、测量、自动控制和微机保护，以及与调度系统通信等综合性的自动化功能。它取消了传统的控制屏台、表计等常规设备，因而节省了控制电缆，缩小了控制室面积，并具有功能综合化、分级分布式和微机化的系统结构、测量显示数字化、操作监视屏幕化以及运行管理智能化等特点。110KV变电站综合自动化系统不管是早期的集中型，中期的分层分布型以...
