变频柜技术要求VIP免费

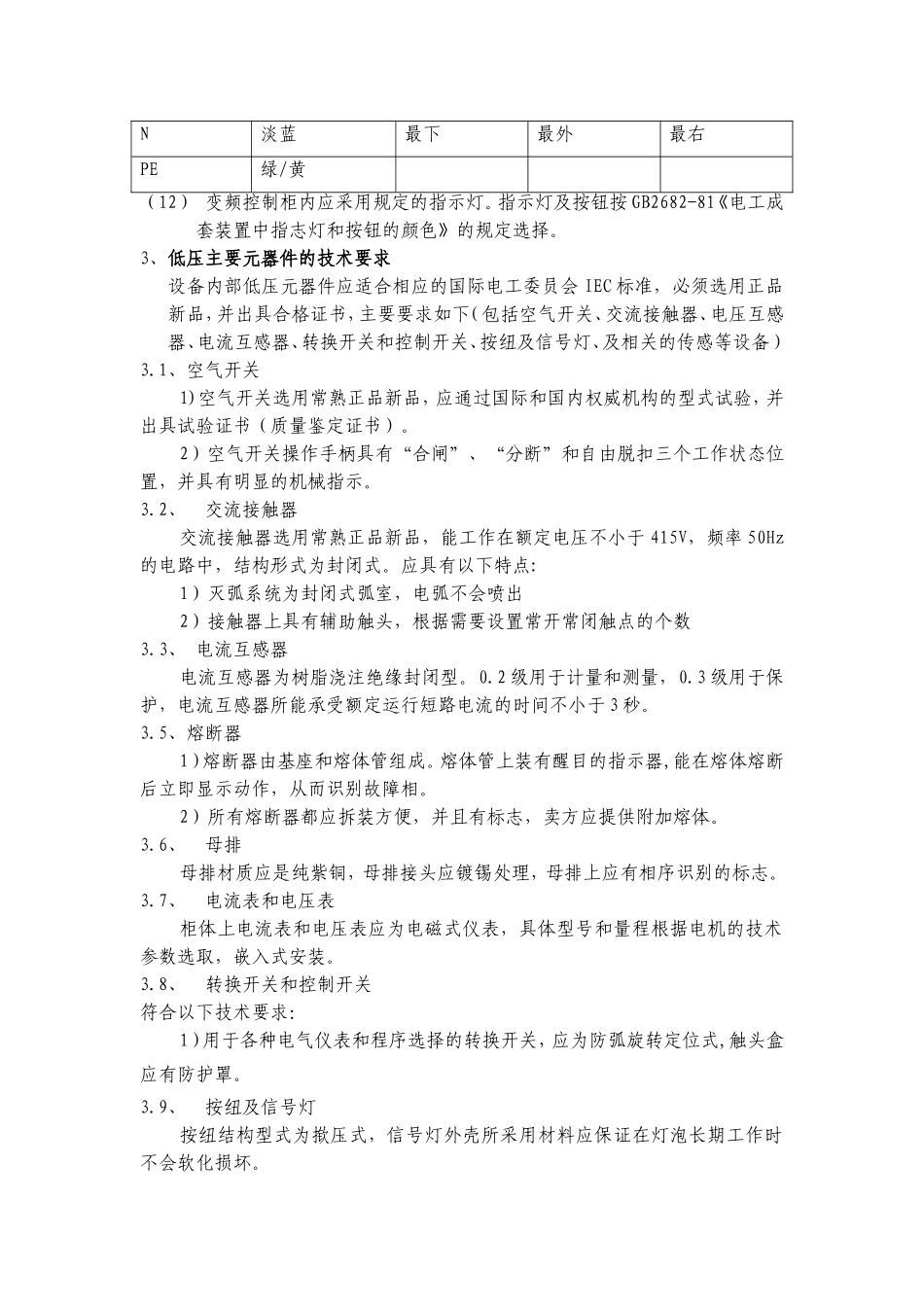

关于变频柜的技术要求1、此次变频柜用于水泵电机的控制/运行。2、变频柜体技术要求。（1）产品（包括所选用的主要器件）必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证；必须符合国家现行技术标准的规定，并应提供合格证书等。（2）柜内主要元器件采用常孰开关制造有限公司产品（具体见元器件的技术要求）。（3）产品所选用的元器件必须保证是正品、新品。每天工作时间为24h，全年连续工作。（4）箱（柜）体的钢板厚度不应小于2.0mm冷轧板；箱体的尺寸要求1500（高）*600（宽）*500（厚），尽可能安要求规格尺寸设计，若该尺寸不满足设计要求，柜体的尺寸可以相应的改动，并报出箱体的实际尺寸，但安装的固定支架必须严格按照提供的尺寸设计，并提供安装示意图。（5）箱体采用喷塑，箱体颜色采用微机灰色，采用相应的防腐蚀措施。。（6）变频控制柜必须有铭牌。柜顶有两个排风扇，并装有防尘罩。（7）变频控制柜的内部结构布置必须严格按系统图、国家标准及地方规范执行；内部接线应排列整齐、清晰和美观，绑扎成束或敷于专用塑料槽内卡在安装架上；配线应考虑足够的余量。所选用的导线、尼龙扎带、塑料线槽等均为阻燃型。（8）电箱柜门内侧必须贴有电气系统图，采用透明胶布防水密封。（9）中性线母排和接地母排的电流容量必须经过计算且足够大；箱内电器元件的上方标志该元件的文字符号，各电路的导线端头也应标志相应的文字符号。所有的文字符号应与提供的线路图、系统图上的文字符号一致。所使用的图形和符号应符号相应的国家标准。（10）柜门、盖、覆板必须与保护电路可靠连接；柜内保护导体颜色符合规定；支撑固定导体的绝缘子外表不得有裂纹或缺损；二次配线应使用铜芯绝缘软线。其截面应不小于：电流回路2.5mm2，电压回路1.5mm2导线。本工程采用TN-S系统供电，PE、N线端子采用方铜端子。（11）变频控制柜内的铜母线应有彩色分相标志，按下表规定布置。相别色标母线安装位置垂直安装水平安装引下线L1黄上后（内）左L2绿中中中L3红下前（外）右N淡蓝最下最外最右PE绿/黄（12）变频控制柜内应采用规定的指示灯。指示灯及按钮按GB2682-81《电工成套装置中指志灯和按钮的颜色》的规定选择。3、低压主要元器件的技术要求设备内部低压元器件应适合相应的国际电工委员会IEC标准，必须选用正品新品，并出具合格证书，主要要求如下（包括空气开关、交流接触器、电压互感器、电流互感器、转换开关和控制开关、按纽及信号灯、及相关的传感等设备）3.1、空气开关1)空气开关选用常熟正品新品，应通过国际和国内权威机构的型式试验，并出具试验证书（质量鉴定证书）。2）空气开关操作手柄具有“合闸”、“分断”和自由脱扣三个工作状态位置，并具有明显的机械指示。3.2、交流接触器交流接触器选用常熟正品新品，能工作在额定电压不小于415V，频率50Hz的电路中，结构形式为封闭式。应具有以下特点:1）灭弧系统为封闭式弧室，电弧不会喷出2）接触器上具有辅助触头，根据需要设置常开常闭触点的个数3.3、电流互感器电流互感器为树脂浇注绝缘封闭型。0.2级用于计量和测量，0.3级用于保护，电流互感器所能承受额定运行短路电流的时间不小于3秒。3.5、熔断器1）熔断器由基座和熔体管组成。熔体管上装有醒目的指示器,能在熔体熔断后立即显示动作，从而识别故障相。2）所有熔断器都应拆装方便，并且有标志，卖方应提供附加熔体。3.6、母排母排材质应是纯紫铜，母排接头应镀锡处理，母排上应有相序识别的标志。3.7、电流表和电压表柜体上电流表和电压表应为电磁式仪表，具体型号和量程根据电机的技术参数选取，嵌入式安装。3.8、转换开关和控制开关符合以下技术要求：1）用于各种电气仪表和程序选择的转换开关，应为防弧旋转定位式,触头盒应有防护罩。3.9、按纽及信号灯按纽结构型式为揿压式，信号灯外壳所采用材料应保证在灯泡长期工作时不会软化损坏。3.10、二次接线所有设备内部的二次连接导线，采用600V铜芯,PVC绝缘线,线径不小于1.5mm2电线，所有二次接线均应排列整齐，牢固连接，导线编号齐全。3.11控制继电器选用欧姆龙，风扇选用台湾佰瑞。4、变频柜的技术...
