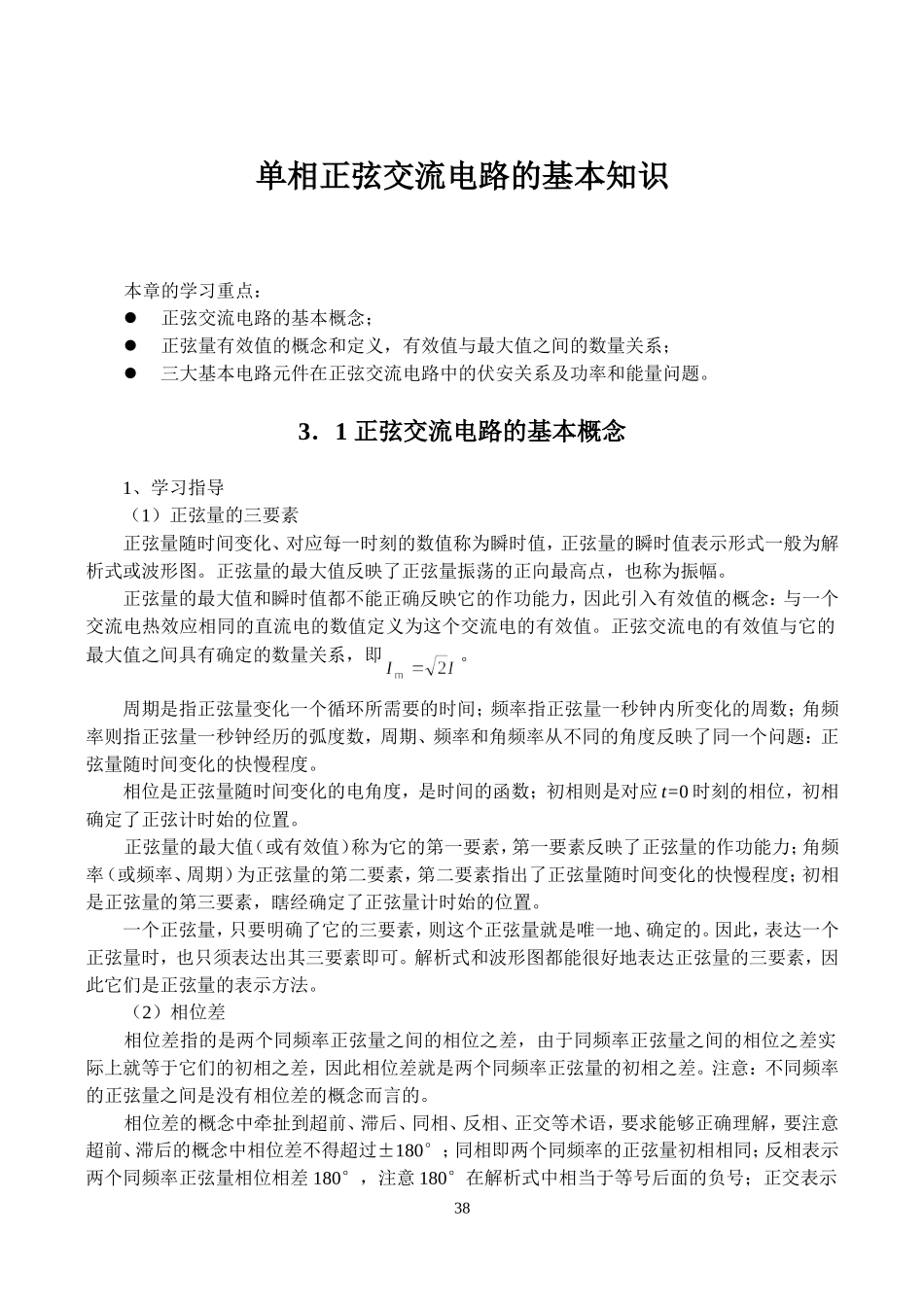

单相正弦交流电路的基本知识_第1页
1/10
单相正弦交流电路的基本知识_第2页
2/10

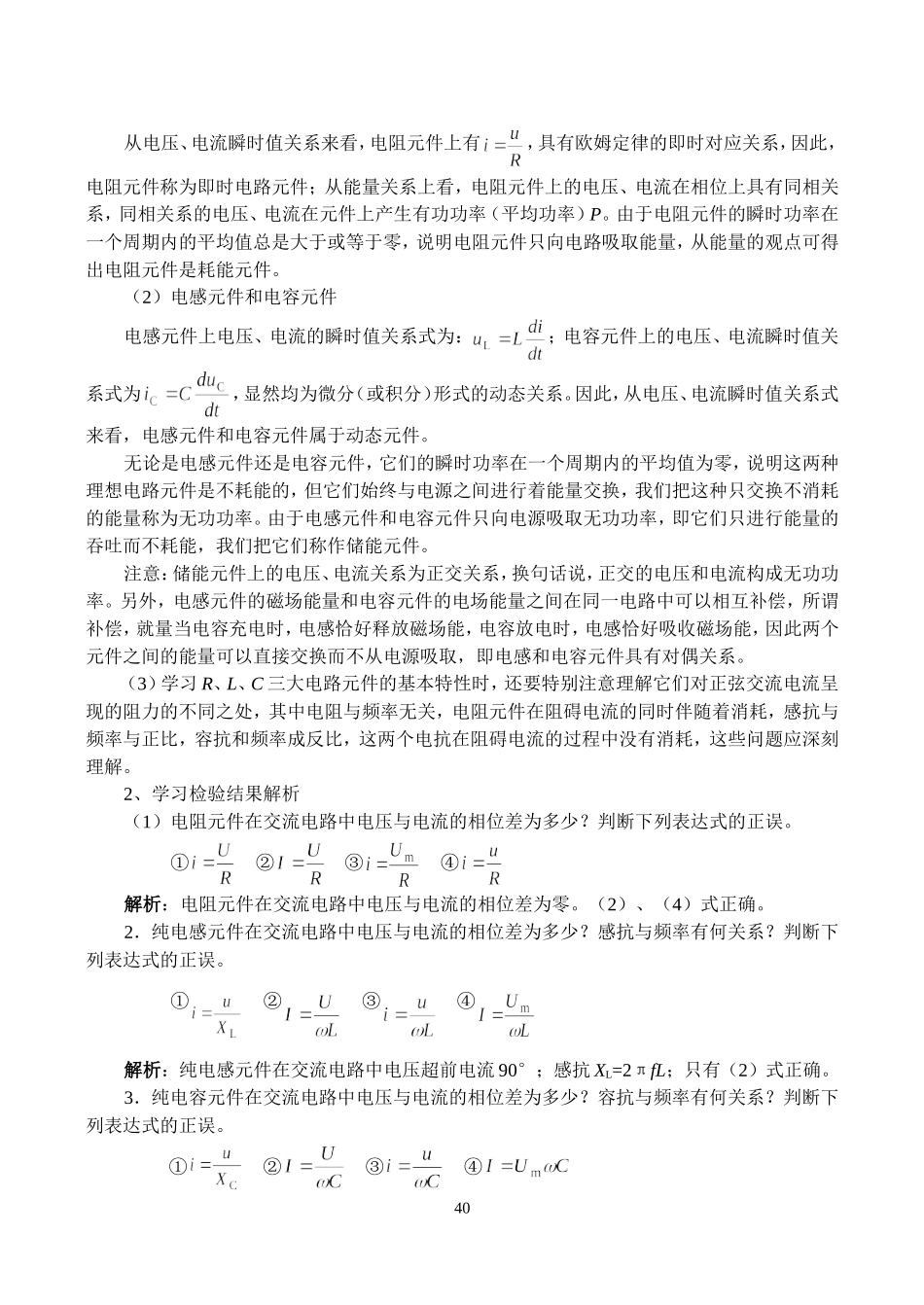

单相正弦交流电路的基本知识_第3页
3/10
单相正弦交流电路的基本知识本章的学习重点:正弦交流电路的基本概念;正弦量有效值的概念和定义,有效值与最大值之间的数量关系;三大基本电路元件在正弦交流电路中的伏安关系及功率和能量问题。3.1正弦交流电路的基本概念1、学习指导(1)正弦量的三要素正弦量随时间变化、对应每一时刻的数值称为瞬时值,正弦量的瞬时值表示形式一般为解析式或波形图。正弦量的最大值反映了正弦量振荡的正向最高点,也称为振幅。正弦量的最大值和瞬时值都不能正确反映它的作功能力,因此引入有效值的概念:与一个交流电热效应相同的直流电的数值定义为这个交流电的有效值。正弦交流电的有效值与它的最大值之间具有确定的数量关系,即。周期是指正弦量变化一个循环所需要的时间;频率指正弦量一秒钟内所变化的周数;角频率则指正弦量一秒钟经历的弧度数,周期、频率和角频率从不同的角度反映了同一个问题:正弦量随时间变化的快慢程度。相位是正弦量随时间变化的电角度,是时间的函数;初相则是对应t=0时刻的相位,初相确定了正弦计时始的位置。正弦量的最大值(或有效值)称为它的第一要素,第一要素反映了正弦量的作功能力;角频率(或频率、周期)为正弦量的第二要素,第二要素指出了正弦量随时间变化的快慢程度;初相是正弦量的第三要素,瞎经确定了正弦量计时始的位置。一个正弦量,只要明确了它的三要素,则这个正弦量就是唯一地、确定的。因此,表达一个正弦量时,也只须表达出其三要素即可。解析式和波形图都能很好地表达正弦量的三要素,因此它们是正弦量的表示方法。(2)相位差相位差指的是两个同频率正弦量之间的相位之差,由于同频率正弦量之间的相位之差实际上就等于它们的初相之差,因此相位差就是两个同频率正弦量的初相之差。注意:不同频率的正弦量之间是没有相位差的概念而言的。相位差的概念中牵扯到超前、滞后、同相、反相、正交等术语,要求能够正确理解,要注意超前、滞后的概念中相位差不得超过±180°;同相即两个同频率的正弦量初相相同;反相表示两个同频率正弦量相位相差180°,注意180°在解析式中相当于等号后面的负号;正交表示38两个同频率正弦量之间的相位差是90°。2、学习检验结果解析(1)何谓正弦量的三要素?三要素各反映了正弦量的哪些方面?解析:最大值(或有效值)反映了正弦量的作功能力;角频率(或周期、频率)反映了正弦量随时间变化的快慢程度;初相确定了正弦量计时始的位置,它们是正弦量的三要素。(2)一个正弦电流的最大值为100mA,频率为2000Hz,这个电流达到零值后经过多长时间可达50mA?解析:由题目给出的条件可知,此正弦电流的周期等于由零值到达50mA需经历的时间为一个周期T是2π,所以(3)两个正弦交流电压u1=U1msin(ωt+60°)V,u2=U2msin(2ωt+45°)V。比较哪个超前哪个滞后?解析:这两个正弦量由于不属于同频率的正弦量,因此它们之间无法比较相位差。(4)有一电容器,耐压值为220V,问能否用在有效值为180V的正弦交流电源上?解析:这个电容器若接在有效值为180V的电源上,则该电源的最大值为180×1.414≈255V,这个值大于电容器的耐压值220V,因此不能把它用在有效值为180V的正弦交流电源上。(5)一个工频电压的初相为30Ο,在时的值为(-268)V,试求它的有效值。解析:可写出该正弦量的解析式为:把和瞬时值-268代入上式可得:后解得此电压的有效值为:U≈379V3.2单一参数的正弦交流电路1、学习指导(1)电阻元件39从电压、电流瞬时值关系来看,电阻元件上有,具有欧姆定律的即时对应关系,因此,电阻元件称为即时电路元件;从能量关系上看,电阻元件上的电压、电流在相位上具有同相关系,同相关系的电压、电流在元件上产生有功功率(平均功率)P。由于电阻元件的瞬时功率在一个周期内的平均值总是大于或等于零,说明电阻元件只向电路吸取能量,从能量的观点可得出电阻元件是耗能元件。(2)电感元件和电容元件电感元件上电压、电流的瞬时值关系式为:;电容元件上的电压、电流瞬时值关系式为,显然均为微分(或积分)形式的动态关系。因此,从电压、电流瞬时值关系式来看,电感元件和电容元件属于动态元件。...
