各厂家轴承后缀含义VIP免费

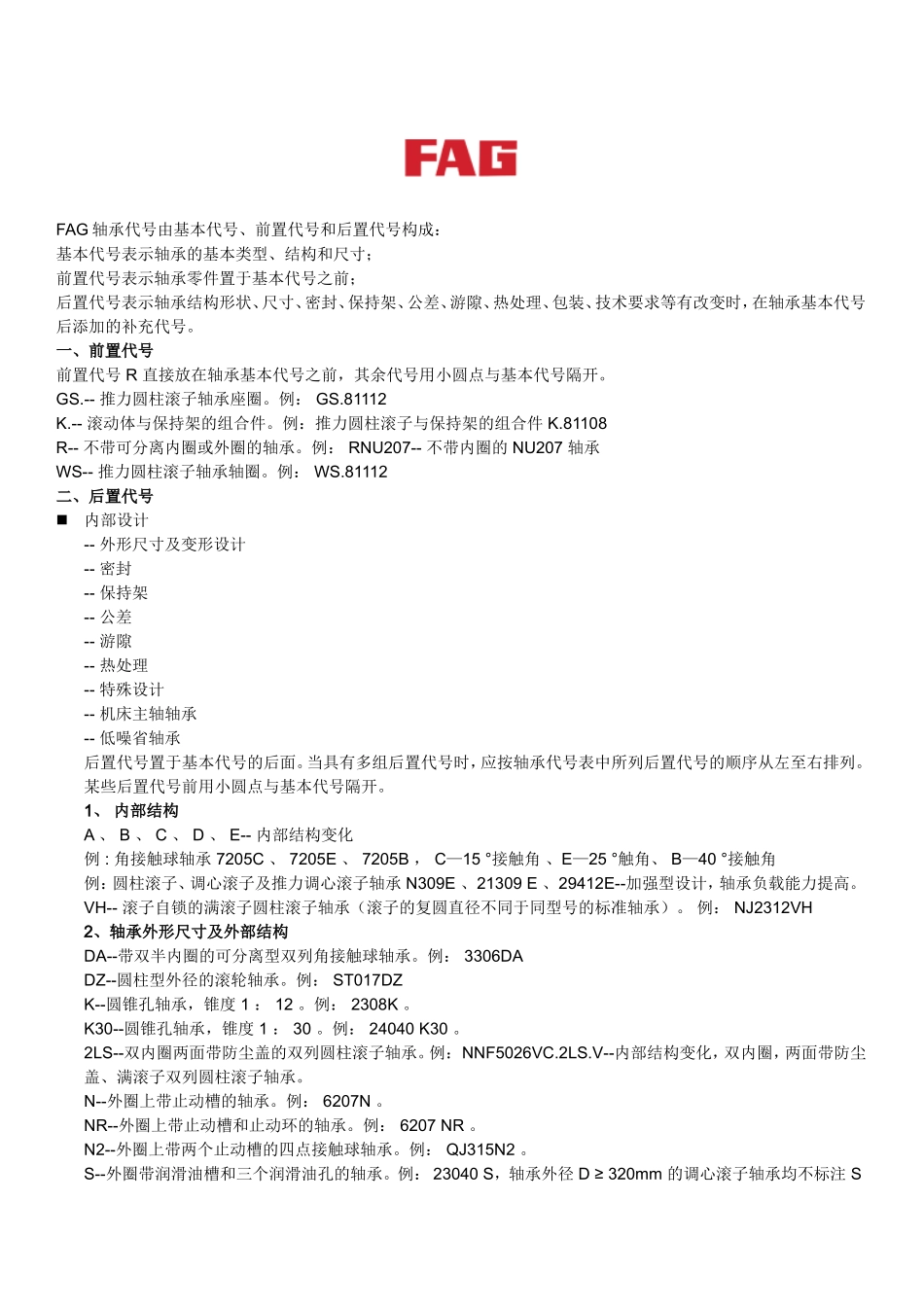

FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。一、前置代号前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。GS.--推力圆柱滚子轴承座圈。例：GS.81112K.--滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件K.81108R--不带可分离内圈或外圈的轴承。例：RNU207--不带内圈的NU207轴承WS--推力圆柱滚子轴承轴圈。例：WS.81112二、后置代号内部设计--外形尺寸及变形设计--密封--保持架--公差--游隙--热处理--特殊设计--机床主轴轴承--低噪省轴承后置代号置于基本代号的后面。当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。某些后置代号前用小圆点与基本代号隔开。1、内部结构A、B、C、D、E--内部结构变化例:角接触球轴承7205C、7205E、7205B，C—15°接触角、E—25°触角、B—40°接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E--加强型设计，轴承负载能力提高。VH--滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。例：NJ2312VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。例：3306DADZ--圆柱型外径的滚轮轴承。例：ST017DZK--圆锥孔轴承，锥度1：12。例：2308K。K30--圆锥孔轴承，锥度1：30。例：24040K30。2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。N--外圈上带止动槽的轴承。例：6207N。NR--外圈上带止动槽和止动环的轴承。例：6207NR。N2--外圈上带两个止动槽的四点接触球轴承。例：QJ315N2。S--外圈带润滑油槽和三个润滑油孔的轴承。例：23040S，轴承外径D≥320mm的调心滚子轴承均不标注SX--外形尺寸符合国际标准的规定。例：32036XZ··--特殊结构的技术条件。从Z11起依次向下排列。例：Z15--不锈钢制轴承（W-N01.3541）ZZ--滚轮轴承带两个引导外圈的挡圈。3、密封与防尘RSR--轴承一面带密封圈。例：6207RSR.2RSR--轴承两面带密封圈。例：6207.2RSRZR--轴承一面带防尘盖。例：6207ZR.2ZR--轴承两面带防尘盖。例：6207.2ZRZRN--轴承一面带防尘盖，另一面外圈上带止动槽。例：6207ZRN.2ZRN--轴承两面带防尘盖，外圈上带止动槽。例：6207.2ZRN4、保持架及其材料1实体保持架。A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈引导。F--钢制实体保持架，滚动体引导。FA--钢制实体保持架，外圈引导。FAS--钢制实体保持架，外圈引导，带润滑槽。FB--钢制实体保持架，内圈引导。FBS--钢制实体保持架，内圈引导，带润滑槽。FH--钢制实体保持架，经渗碳淬火。H，H1--渗碳淬火保持架。FP--钢制实体窗型保持架。FPA--钢制实体窗型保持架，外圈引导。FPB--钢制实体窗型保持架，内圈引导。FV，FV1--钢制实体窗孔保持架，经时效、调质处理。L--轻金属制实体保持架，滚动体引导。LA--轻金属制实体保持架，外圈引导。LAS--轻金属制实体保持架，外圈引导，带润滑槽。LB--轻金属制实体保持架，内圈引导。LBS--轻金属制实体保持架，内圈引导，带润滑槽。LP--轻金属制实体窗型保持架。LPA--轻金属制实体窗型保持架，外圈引导。LPB--轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。M，M1--黄铜实体保持架。MA--黄铜实体保持架，外圈引导。MAS--黄铜实体保持架，外圈引导，带润滑槽。MB--黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。MBS--黄铜实体保持架，内圈引导，带润滑槽。MP--黄铜实体直兜孔保持架。MPA--黄铜实体直兜也保持架，外圈引导。MPB--黄铜实体直兜孔保持架，内圈引导。T--酚醛层压布管实体保持架，滚动体引导。TA--酚醛层压布管实体保持架，外圈引导。TB--酚醛层压布管实体保持架，内圈引导。THB--酚醛层压布管兜孔型保持架，内圈引导。TP--酚醛层坟布管直兜孔保持架。TPA--酚醛层压布管...
