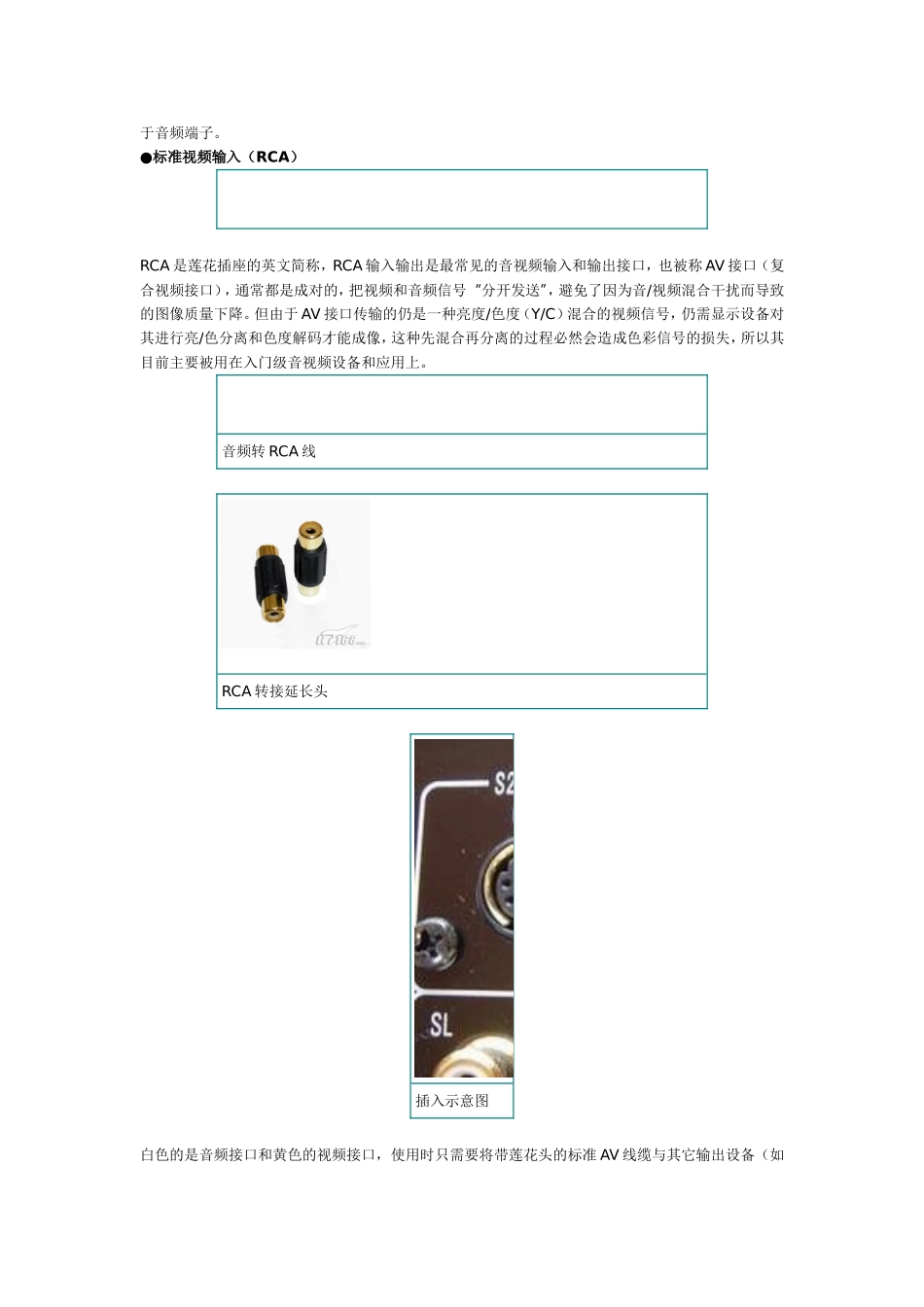

玩转投影机接口连线图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。不要小瞧了RCA，其也有做工不错的高档货●S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。mini-DIN接口和转接头6芯mini-DIN接口转接VGA线mini-DIN接口转RCA连接头8芯的mini-DIN接口9芯mini-DIN接口转S端子和3RCA●VGA输入接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是VideoGraphicsAdapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。VGA端子也叫D-Sub接口。VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。很多投影机上还有BGA输出接口，用于视频的转接输出。二、特别的视频接口●分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。分量视频接口通常采用YPbPr和YCbCr两种标识。分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。3RCA转接头分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机或高档影碟机等家电上看到有YUVYCbCrY/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。图12AVGA转3RCA线Y.Pb.Pr是逐行输入/输出，Y.Cb.Cr是隔行输入/输出。分量视频接口与S端子相比，...
