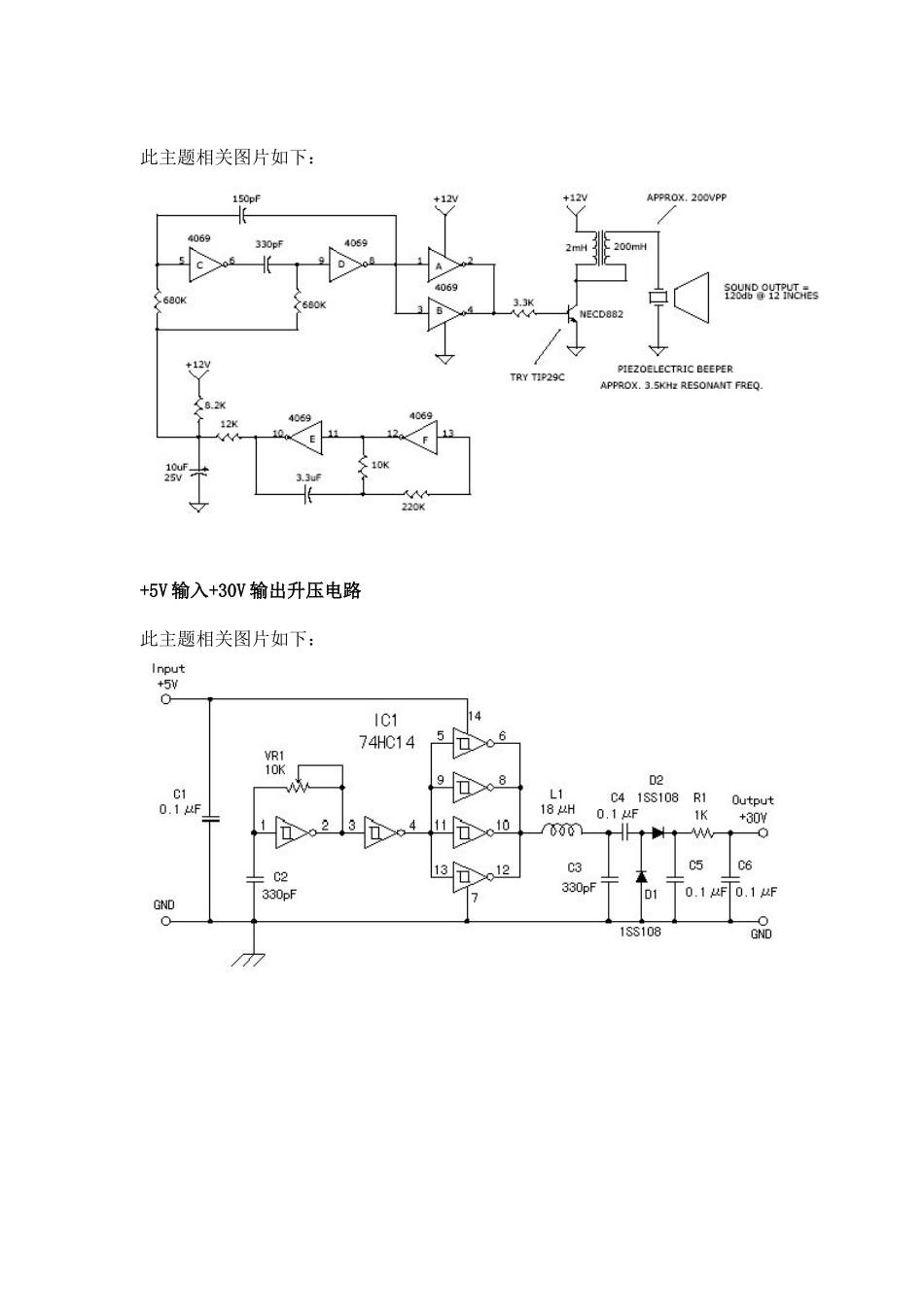

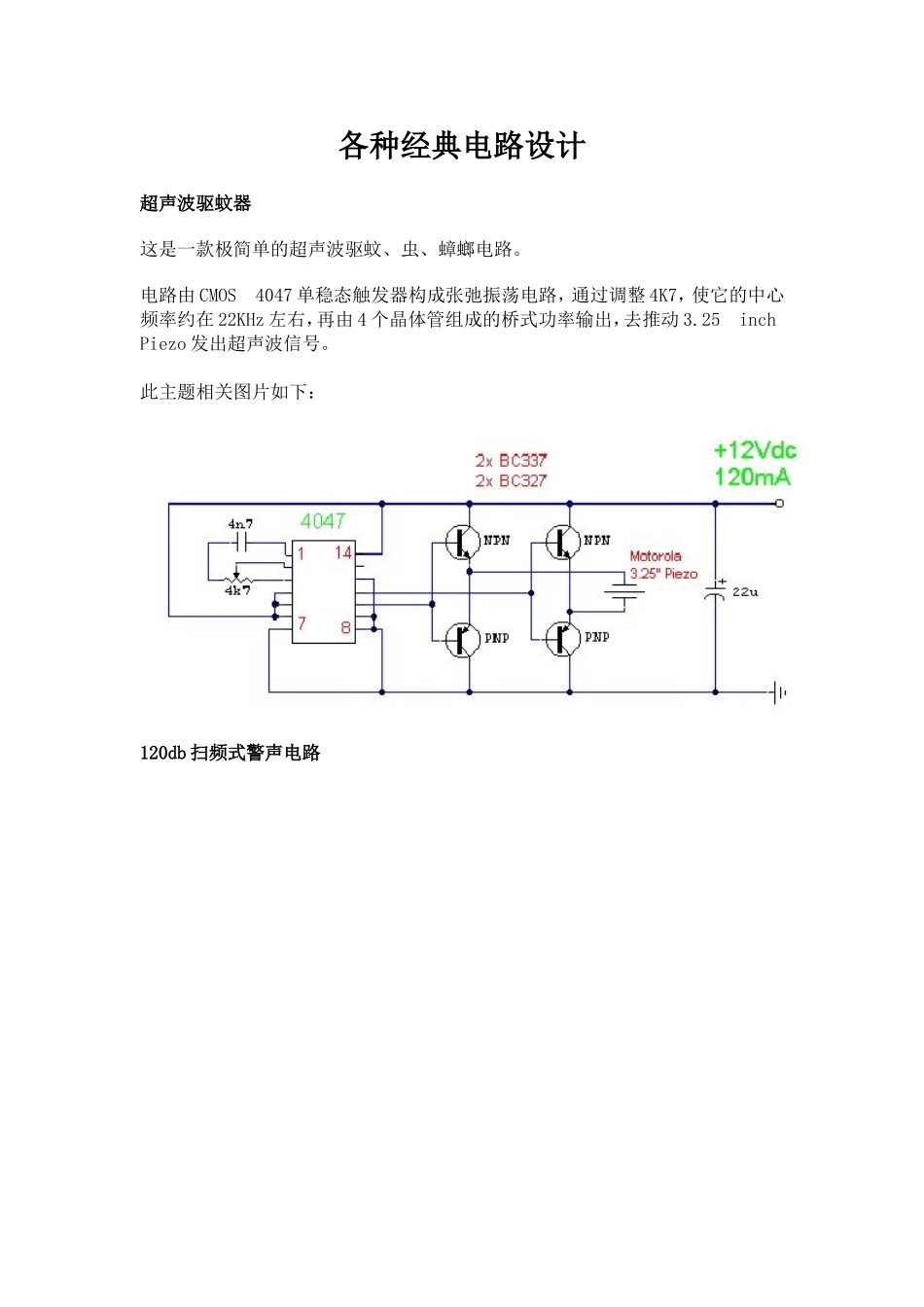

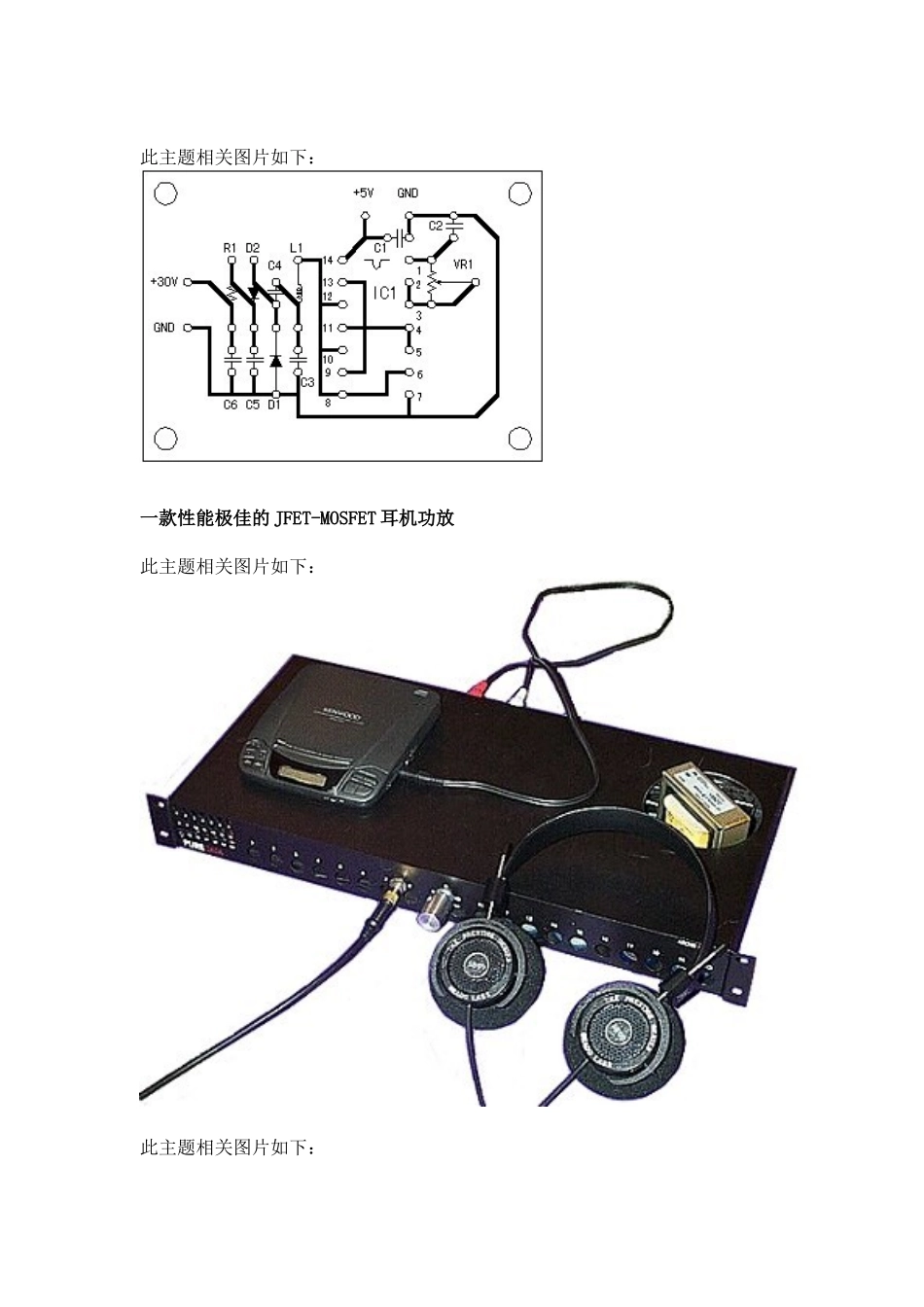

各种经典电路设计超声波驱蚊器这是一款极简单的超声波驱蚊、虫、蟑螂电路。电路由CMOS4047单稳态触发器构成张弛振荡电路，通过调整4K7，使它的中心频率约在22KHz左右，再由4个晶体管组成的桥式功率输出，去推动3.25inchPiezo发出超声波信号。此主题相关图片如下：120db扫频式警声电路此主题相关图片如下：+5V输入+30V输出升压电路此主题相关图片如下：此主题相关图片如下：一款性能极佳的JFET-MOSFET耳机功放此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：JFET-MOSFET耳机功放实物顶视图此主题相关图片如下：此主题相关图片如下：另一款发烧耳机功放此主题相关图片如下：此主题相关图片如下：电路图如下：此主题相关图片如下：电源电路图如下：此主题相关图片如下：50Hz时基信号发生器电路这是一款简单的50Hz时基信号发生电路。此主题相关图片如下：红外线遥控器检测仪注意：这电路带电的噢，调试时小心触电！此主题相关图片如下：外观安装图一体接收头外观图此主题相关图片如下：此主题相关图片如下：耳塞式二管接收电话机电路相当简单，可做在一小盒内，话筒装在耳塞机线的15CM左右，就可像使用手机免提耳塞机一样，一边煲电话，一边。。。。。。此主题相关图片如下：超声波移动报警器此主题相关图片如下：高精度6～60秒定时器此主题相关图片如下：本电路定时时间范围为6—60秒。当接通开关AN时，继电器J1吸合，电容C1通过R1和电位器KP充电，当C1两端电压达到电源电压的2／3时，IC的输出状态翻转，完成定时过程。稳压二极管VW2作用是当电源电压发生变比时，可保证闻值电压稳定；VW1用于稳定电容充电电压，以进一步提高精度。电路的定时时间T＝1.1(R1+KP)C1,调节KP，可获得6—60秒内的任一定时时间。稳压二极管VW1选用8V、1/2W,VW26V、1/2W.用555制作的多波形信号发生器此主题相关图片如下：醉酒深度计这是一款利用光电显示的醉酒深度计，可以应用在交通安全防止酗酒开车等等。。。。该电路采用QM－J1酒敏传感器做检测（被检测者向传感器吹气），QM－J1酒敏传感器对酒精乙醇具有较好的选择性。QM－J1的A、B端在清洁的空气中，内阻较大，当酒精乙醇含量超过一定数量时A、B端的内阻开始变低，随着酒精乙醇含量的增加，A、B端的内阻也随线性的变低，B端的电压也线性的变高，B端的输出电平信号由LM3914进行线性标度显示。该线性标度显示分为十级显示（D2～D11），设D7为超安全警界，当IC1的14脚转为低电平时（D7亮）T1导通，蜂鸣器得电工作，提醒被检测者已超安全警界。此主题相关图片如下：1，IC2的引脚以各封装为准。2，传感器的f、f为加热灯丝端，电压为5V/-+0。5V。[转帖]简单实用的3键互锁电子开关这是由XU1021大侠贴在“21IC社区”的3键互锁电子开关，电路虽然简单，但富有创意。原文如下：电路结构简单，按下任何一键，相应一路开通，其他二路关闭。触点抖动不影响电路正常工作，抗干扰好。如果去掉后面的驱动三极管，电路的静态功耗几乎为零。去掉按键，亦可变通为脉冲控制。此主题相关图片如下：火灾烟雾探测器这是一款用气敏元件做检测器的火灾烟雾检测器。气敏元件MQK－2对刚发生火灾时的烟雾有极强的选择性，当传感器在清洁的空气中A、B端为高阻状态，一旦传感器检测到刚发生火灾时的烟雾时A、B端的内阻下降，T1导通，S3输出低电平给总控制电路，如无需总控制电路控制，只做单独报警作用的则将R3、C5换成蜂鸣器（见虚线图）。该电路供电电压为9～12V，气敏元件的f、f为加热等丝，电压为5V/+-0.2V。此主题相关图片如下：简单的电脑红外线传输连接器这是一款简单的电脑红外线传输连接器。只用了一块六反相器、一只红外发射二极管、一体接收头、一只电阻和电解电容。当然，这款电路还不能算是最简单的，应该可以只用一只三极管、一对红外收、发对管和一只电阻来构成，不过，性能就。。。。。。此主题相关图片如下：
