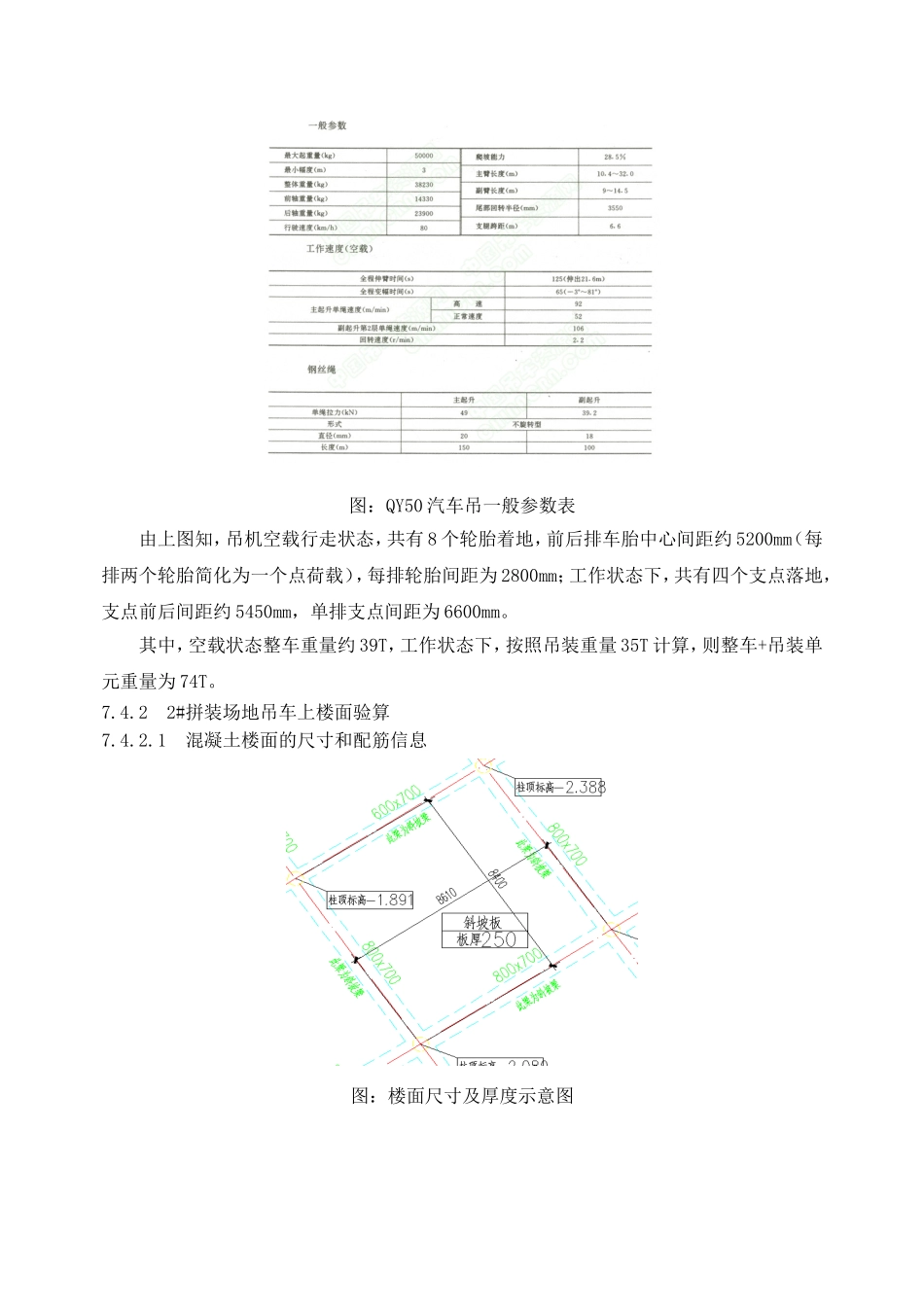

7.4吊车上楼面的部位混凝土结构验算本工程中，吊车需上楼面的部位有两个，分别为：①大小贝壳之间的大天窗钢结构吊装时，使用50T汽车吊上0.00m楼面进行吊装；②2#拼装场地位于混凝土板上，该区域楼面也需要上汽车吊进行现场拼装施工；由于这两处混凝土板厚较厚（200~250mm），承载能力较高，故在此仅就汽车吊行驶工况和汽车吊吊装作业工况下，对板/梁的承载能力进行验算，而不再对楼面放置钢构件状态进行验算。7.4.1吊机参数本工程拼装及施工过程中，需要上楼面的汽车吊最大规格为QY50，即最大起重重量为50T的汽车吊，其基本参数如下图：QY50汽车吊尺寸参数图：吊机工作状态尺寸详图图：QY50汽车吊一般参数表由上图知，吊机空载行走状态，共有8个轮胎着地，前后排车胎中心间距约5200mm（每排两个轮胎简化为一个点荷载），每排轮胎间距为2800mm；工作状态下，共有四个支点落地，支点前后间距约5450mm，单排支点间距为6600mm。其中，空载状态整车重量约39T，工作状态下，按照吊装重量35T计算，则整车+吊装单元重量为74T。7.4.22#拼装场地吊车上楼面验算7.4.2.1混凝土楼面的尺寸和配筋信息图：楼面尺寸及厚度示意图图：楼面配筋示意图由上图可见，吊机需要上楼面的部位，楼板厚度为250mm厚，板顶部及底部双向配筋为φ12@200，局部下部配筋为φ14@200，为简化计算，均按照φ12@200进行处理。板支座部位，即板与梁相交区域，局部配置负筋φ16@200，混凝土楼盖采用C35混凝土，fc=16.7N/mm2。板配筋均为HRB400级钢筋，fy=360N/mm2吊车上楼面行走的情况非常复杂，可能性也很多，因此保守考虑，近似按照单向板进行计算分析。实际施工时，严格控制吊车的行走路线，保证吊车的两侧车轮分别位于不同区块的混凝土板上。实际计算时，考虑以下两种吊车站位情况：①吊车中心线与梁轴线重合，；②吊车一侧车轮压在梁上，另一侧车轮位于板上。7.4.2.2汽车吊空载状态楼板验算1）吊机轴线与梁轴线重合每个轮胎（简化为四个）竖向力F=38T/4=9.5T=95KN因楼板最大跨度约9m，此处均按照9m计算，其计算简图如下：图：计算简图（l=9m,a=7.6m，b=1.4m）计算可得：M=157.24Kn.m车轮长度大于宽度，故根据《建筑结构荷载规范》附录B第B.0.5条第2款：则等效均布荷载为：用理正工具箱验算塑形板配筋：1计算条件板长:9.00(m),板宽:9.00(m),板厚:250(mm)板容重:25.00(kN/m3),恒载分项系数:1.20,板自重荷载:7.50(kN/m2)均布荷载:3.45(kN/m2)砼强度等级:C35,纵筋级别:HRB400混凝土保护层:30(mm),配筋计算as:35(mm),系数β:1.00支撑条件:四边上:固定下:固定左:固定右:固定---------------------------------------------------------------------------2计算结果(1)跨中:[水平][竖向]弯矩18.618.6面积500(0.20%)500(0.20%)实配E12@200(565)E12@200(565)(2)四边:[上][下][左][右]弯矩-18.6-18.6-18.6-18.6面积500(0.20%)500(0.20%)500(0.20%)500(0.20%)实配E12@200(565)E12@200(565)E12@200(565)E12@200(565)(弯矩单位:kN.m/m,配筋面积:mm2/m,构造配筋率:0.20%)---------------------------------------------------------------------------由计算结果可见，计算配筋为板底部配筋HRB400级钢筋，φ12@200，支座部位负筋φ12@200即可，实际配筋满足需要。2）吊车一侧车轮压在梁上，另一侧车轮位于板上每个轮胎（简化为四个）竖向力F=38T/4=9.5T=95KN因楼板最大跨度约9m，此处均按照9m计算，其计算简图如下：图：计算简图（l=9m,a=6.2m，b=2.8m）计算可得：M=256.54Kn.m车轮长度大于宽度，故根据《建筑结构荷载规范》附录B第B.0.5条第2款：则等效均布荷载为：用理正工具箱验算塑形板配筋：1计算条件板长:9.00(m),板宽:9.00(m),板厚:250(mm)板容重:25.00(kN/m3),恒载分项系数:1.20,板自重荷载:7.50(kN/m2)均布荷载:5.63(kN/m2)砼强度等级:C35,纵筋级别:HRB400混凝土保护层:30(mm),配筋计算as:35(mm),系数β:1.00支撑条件:四边上:固定下:固定左:固定右:固定---------------------------------------------------------------------------2计算结果(1)跨中:[水平][竖向]弯矩22.322.3面积500(0.20%)500(0.20%)实配E12@200(565)E1...
