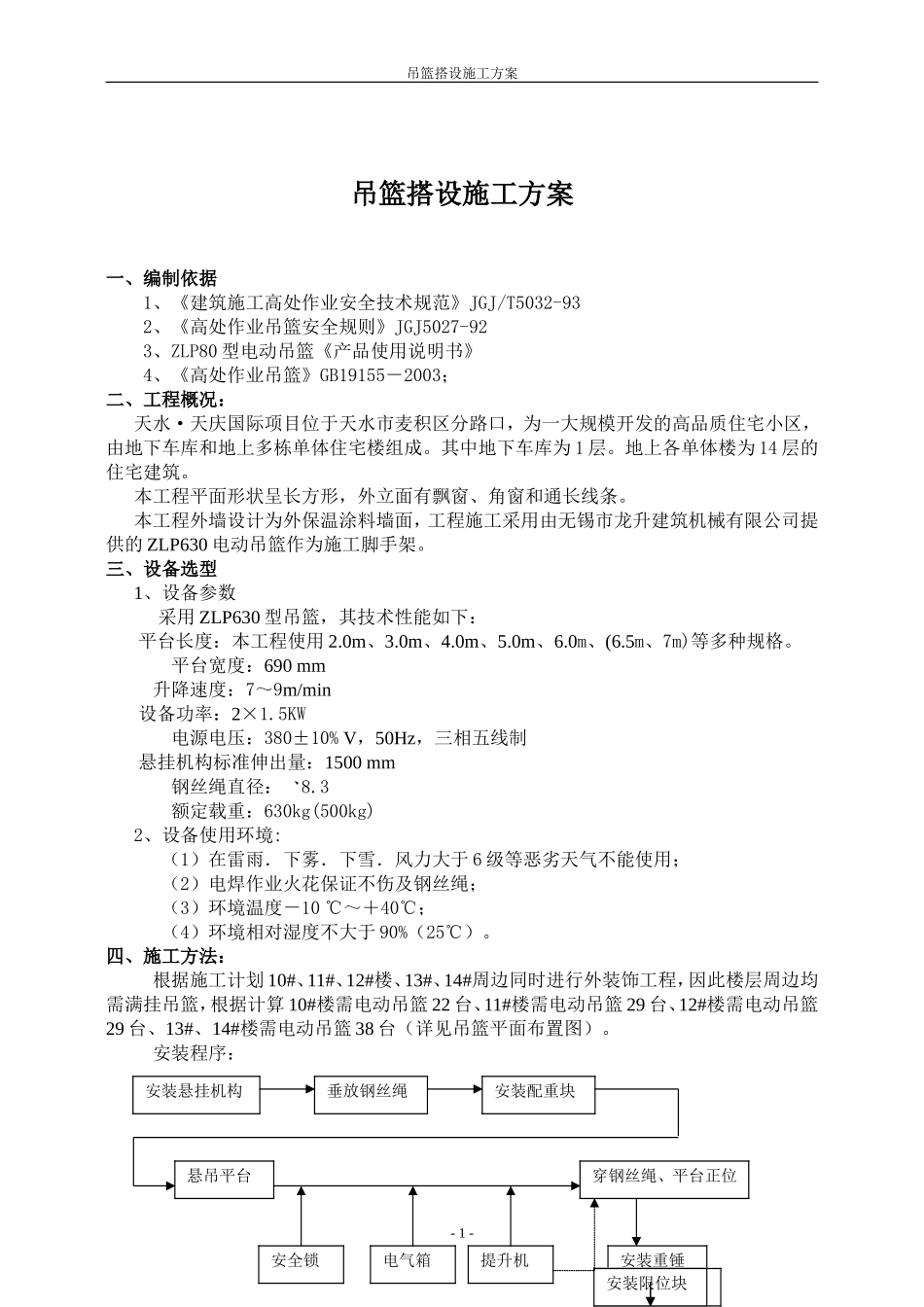

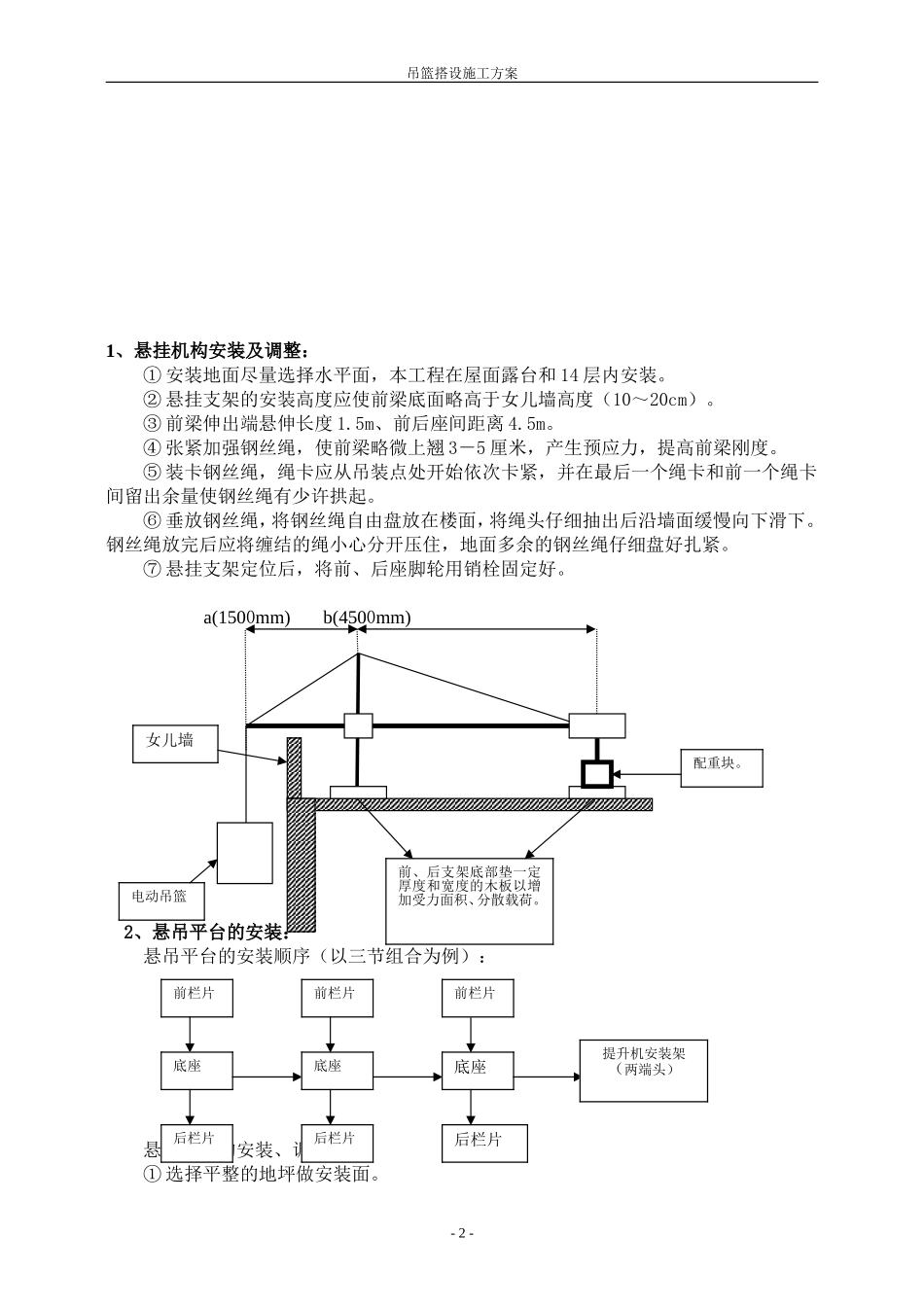

吊篮搭设施工方案吊篮搭设施工方案一、编制依据1、《建筑施工高处作业安全技术规范》JGJ/T5032-932、《高处作业吊篮安全规则》JGJ5027-923、ZLP80型电动吊篮《产品使用说明书》4、《高处作业吊篮》GB19155－2003；二、工程概况：天水·天庆国际项目位于天水市麦积区分路口，为一大规模开发的高品质住宅小区，由地下车库和地上多栋单体住宅楼组成。其中地下车库为1层。地上各单体楼为14层的住宅建筑。本工程平面形状呈长方形，外立面有飘窗、角窗和通长线条。本工程外墙设计为外保温涂料墙面，工程施工采用由无锡市龙升建筑机械有限公司提供的ZLP630电动吊篮作为施工脚手架。三、设备选型1、设备参数采用ZLP630型吊篮，其技术性能如下：平台长度：本工程使用2.0m、3.0m、4.0m、5.0m、6.0m、(6.5m、7m)等多种规格。平台宽度：690mm升降速度：7～9m/min设备功率：2×1.5KW电源电压：380±10%V，50Hz，三相五线制悬挂机构标准伸出量：1500mm钢丝绳直径：8.3额定载重：630kg(500kg)2、设备使用环境:（1）在雷雨．下雾．下雪．风力大于6级等恶劣天气不能使用；（2）电焊作业火花保证不伤及钢丝绳；（3）环境温度－10℃～＋40℃；（4）环境相对湿度不大于90%（25℃）。四、施工方法：根据施工计划10#、11#、12#楼、13#、14#周边同时进行外装饰工程，因此楼层周边均需满挂吊篮，根据计算10#楼需电动吊篮22台、11#楼需电动吊篮29台、12#楼需电动吊篮29台、13#、14#楼需电动吊篮38台（详见吊篮平面布置图）。安装程序：-1-安装悬挂机构垂放钢丝绳安装配重块悬吊平台穿钢丝绳、平台正位安全锁电气箱提升机安装重锤运行前调整安装限位块吊篮搭设施工方案1、悬挂机构安装及调整：①安装地面尽量选择水平面，本工程在屋面露台和14层内安装。②悬挂支架的安装高度应使前梁底面略高于女儿墙高度（10～20cm）。③前梁伸出端悬伸长度1.5m、前后座间距离4.5m。④张紧加强钢丝绳，使前梁略微上翘3－5厘米，产生预应力，提高前梁刚度。⑤装卡钢丝绳，绳卡应从吊装点处开始依次卡紧，并在最后一个绳卡和前一个绳卡间留出余量使钢丝绳有少许拱起。⑥垂放钢丝绳，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑下。钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。⑦悬挂支架定位后，将前、后座脚轮用销栓固定好。a(1500mm)b(4500mm)2、悬吊平台的安装：悬吊平台的安装顺序（以三节组合为例）：悬吊平台的安装、调整：①选择平整的地坪做安装面。-2-前栏片底座后栏片底座后栏片前栏片底座后栏片前栏片提升机安装架（两端头）前、后支架底部垫一定厚度和宽度的木板以增加受力面积、分散载荷。配重块。电动吊篮女儿墙吊篮搭设施工方案②将基本节对接处对齐预紧，保证预紧后整个平台框架平直。③安装两端提升机架应使安全锁支架朝向平台外侧。④装好后均匀紧固全部连接螺栓。3、安全锁及提升机的安装：安全锁和提升机分别安装于悬吊平台两端安全锁支架和提升机支承中，安全锁安装时应使摆臂滚轮朝向平台内侧。提升机安装于悬吊平台内，安装时先将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时须将提升机出绳口处稳妥垫空，并在钢丝绳绳头露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。4．电气箱安装电气箱安装于悬吊平台中间部位的后栏片上，电箱门应朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中。吊篮电气箱的电源从楼层两个分配电箱集中供给，380V，三相五线。各楼分配电箱设在8楼。5．通电、检查（1）通电前检查内容①顶面悬挂机构应安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。②钢丝绳连接处的绳卡安装正确，螺母拧紧可靠。③悬垂钢丝绳分开，无绞结、缠绕和折弯。④提升机、安全锁及...
