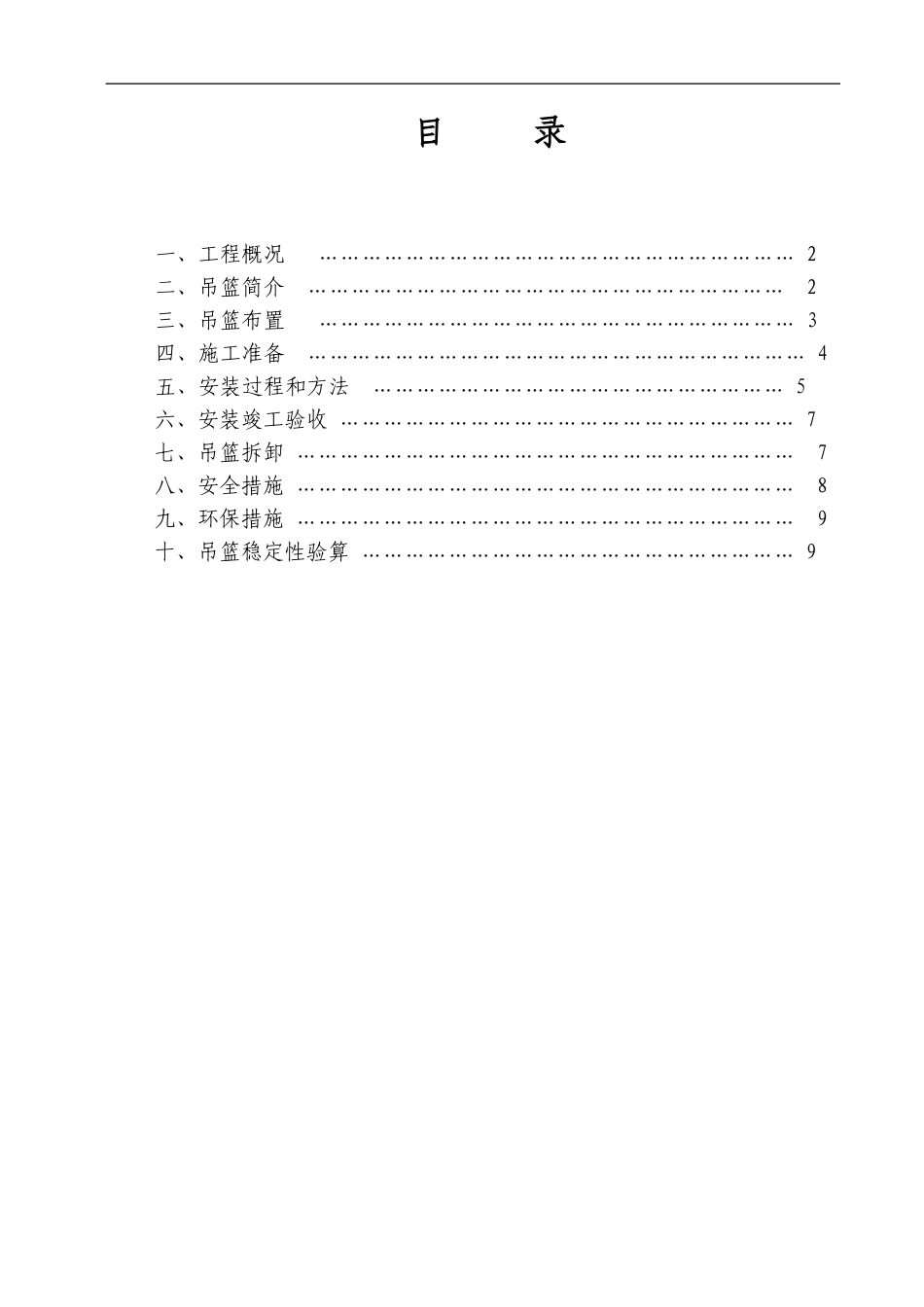

豪森名邸三期11#～15#楼电动吊篮施工方案上海世方建筑工程有限公司二0一六年十一月六号日目录一、工程概况…………………………………………………………2二、吊篮简介…………………………………………………………2三、吊篮布置…………………………………………………………3四、施工准备……………………………………………………………4五、安装过程和方法…………………………………………………5六、安装竣工验收………………………………………………………7七、吊篮拆卸……………………………………………………………7八、安全措施……………………………………………………………8九、环保措施……………………………………………………………9十、吊篮稳定性验算……………………………………………………91一、工程概况工程名称：豪森名邸三期工程11#、12#、13#、14#、15#楼建设地点：临沂市兰山区广州路与文峰山路交汇建设单位：临沂豪尔森置业发展有限公司施工单位：上海世方建筑工程有限公司二、高处作业吊篮简介1、吊篮型号ZLP630，整机外形，主要技术性能参数如下：项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度6m×宽度0.69m×前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各1.5kW电压三相380V、50HZ三相五线制配电制动力矩15N·m安全锁型号LSG20每个吊篮两只安全锁允许冲击力20kN锁绳角度100悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.3m最大伸出量不大于1.7m悬挂支架调节高度1.1m～1.8m调节间距10cm镀锌钢丝绳4×25Fi+PP-Φ8.3破断拉力≥51.8kN质量平衡配重900kg实际安装时偏于安全，每台1t悬挂机构300kg不含配重整机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线3×2.5+2×1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：2作用在钢丝绳上的拉力F=776-300+630=1106kg安全系数=51800N÷（1106kg÷9.8N）=4.78，达到安全要求。②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。④安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。⑤电气系统包括电缆、限位器、漏电保护器及其它控制开关。三、吊篮布置方法1、吊篮平面布置拟定的吊篮沿建筑物周边布置完全布置情况。实际安装时，吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜：第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求；第三、吊篮安装的可操作性。2、吊篮悬吊平台内侧与建筑物的间隙为15～45cm，在挑板位置间隙应适当小一些，以尽可能满足完成墙面的施工需要。在采光井、空...
