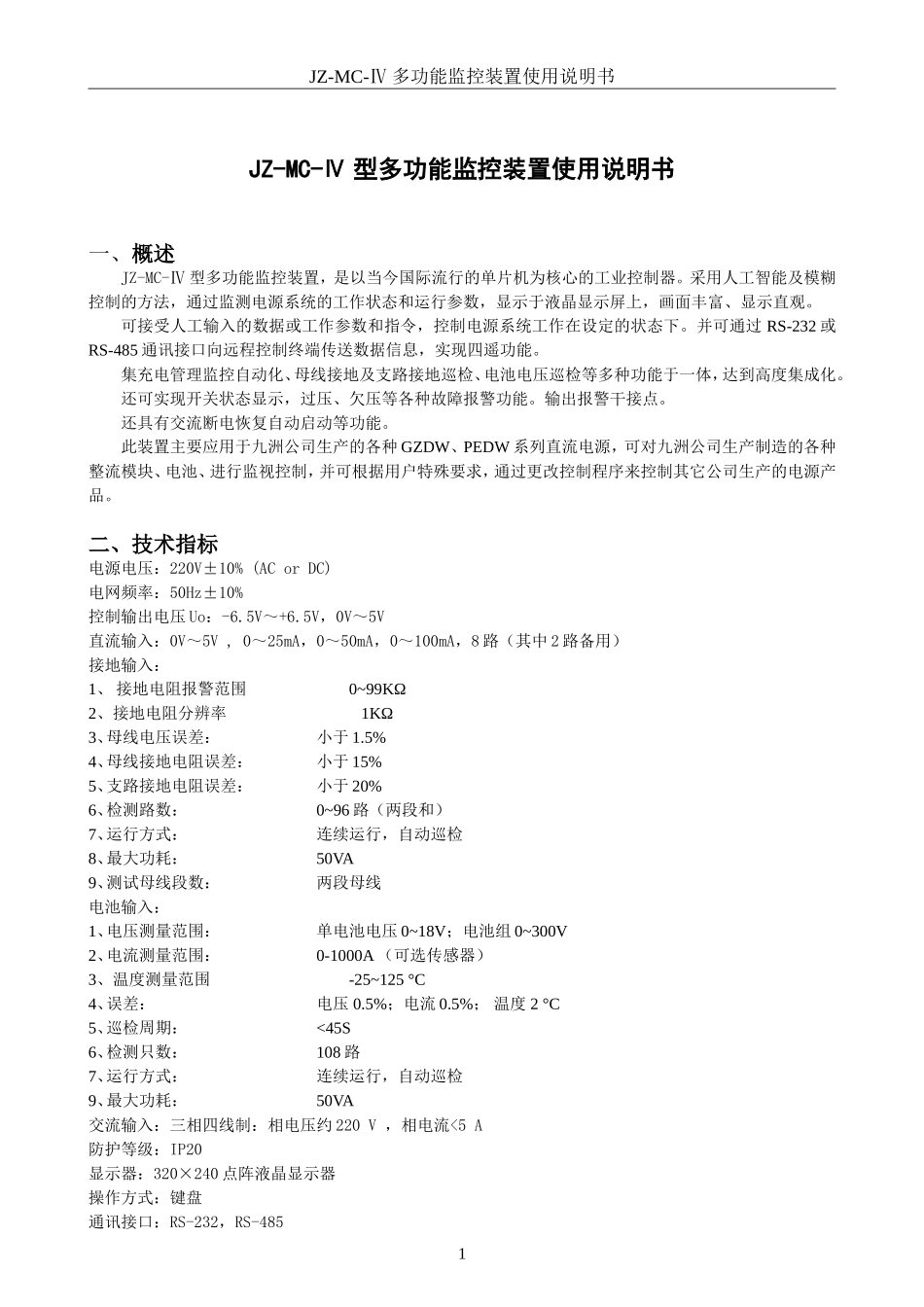

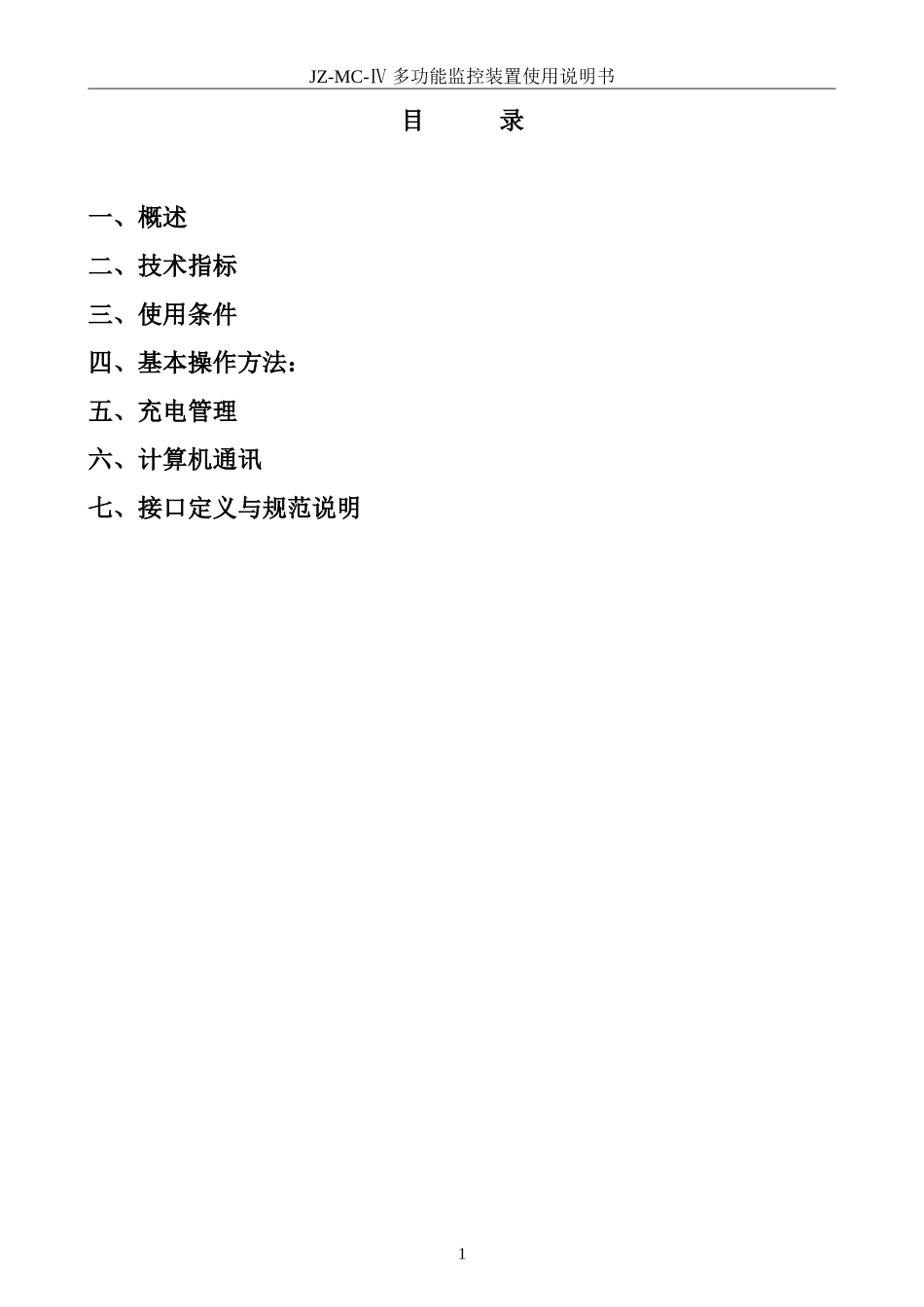

JZ-MC-Ⅳ型多功能监控装置使用说明书(V4.01)哈尔滨九洲电气股份有限公司JZ-MC-Ⅳ多功能监控装置使用说明书目录一、概述二、技术指标三、使用条件四、基本操作方法：五、充电管理六、计算机通讯七、接口定义与规范说明1JZ-MC-Ⅳ多功能监控装置使用说明书JZ-MC-Ⅳ型多功能监控装置使用说明书一、概述JZ-MC-Ⅳ型多功能监控装置，是以当今国际流行的单片机为核心的工业控制器。采用人工智能及模糊控制的方法，通过监测电源系统的工作状态和运行参数，显示于液晶显示屏上，画面丰富、显示直观。可接受人工输入的数据或工作参数和指令，控制电源系统工作在设定的状态下。并可通过RS-232或RS-485通讯接口向远程控制终端传送数据信息，实现四遥功能。集充电管理监控自动化、母线接地及支路接地巡检、电池电压巡检等多种功能于一体，达到高度集成化。还可实现开关状态显示，过压、欠压等各种故障报警功能。输出报警干接点。还具有交流断电恢复自动启动等功能。此装置主要应用于九洲公司生产的各种GZDW、PEDW系列直流电源，可对九洲公司生产制造的各种整流模块、电池、进行监视控制，并可根据用户特殊要求，通过更改控制程序来控制其它公司生产的电源产品。二、技术指标电源电压：220V±10%(ACorDC)电网频率：50Hz±10%控制输出电压Uo：-6.5V～+6.5V，0V～5V直流输入：0V～5V,0～25mA，0～50mA，0～100mA，8路（其中2路备用）接地输入：1、接地电阻报警范围0~99KΩ2、接地电阻分辨率1KΩ3、母线电压误差：小于1.5%4、母线接地电阻误差：小于15%5、支路接地电阻误差：小于20%6、检测路数：0~96路（两段和）7、运行方式：连续运行，自动巡检8、最大功耗：50VA9、测试母线段数：两段母线电池输入：1、电压测量范围：单电池电压0~18V；电池组0~300V2、电流测量范围：0-1000A（可选传感器）3、温度测量范围-25~125°C4、误差：电压0.5%；电流0.5%；温度2°C5、巡检周期：<45S6、检测只数：108路7、运行方式：连续运行，自动巡检9、最大功耗：50VA交流输入：三相四线制：相电压约220V，相电流<5A防护等级：IP20显示器：320×240点阵液晶显示器操作方式：键盘通讯接口：RS-232，RS-4851JZ-MC-Ⅳ多功能监控装置使用说明书三、使用条件a.海拔高度不超过2000m；b环境温度:-10℃≤T≤40℃；c环境的最大相对湿度不超过90%，无结露（相当于环境温度为20±5℃时）；d.没有导电及易爆尘埃,没有腐蚀及破坏绝缘的气体的场所；e.使用地点无强烈振动和冲击。四、基本操作方法操作面板示意图主菜单1.主菜单（如图）1.系统运行监控：监控系统运行情况。2.单只电池监测：检测每只电池的电压。3.支路绝缘检测：检测支路绝缘状况。4.开入状态：开关输入状态监视。5.故障记录查询：可查询已发生的故障报警记录。其中包括报警类型、所设限值、实际值以及发生的时间等情况。6.运行参数设置：由运行人员管理。具体内容请参见下文。7.维护级设置：维护级设置只限维护人员使用！2系统主菜单1．系统运行监控2．单只电池监测3．支路绝缘监测4．开入状态5．故障记录查询6．运行参数设置7．维护级设置JZ—MC—Ⅳ智能监控装置电源○主充○均充○浮充○工作○停止○故障1○故障2○故障3○123退出456↑789↓←0→确认JZ-MC-Ⅳ多功能监控装置使用说明书菜单选择：通过↑或↓键将菜单左边指示小手移到所要选择的菜单项，然后按确认。2.选择系统运行监控时进入画面本屏显示监控系统采集的各种参数，对系统进行全方位监控，若有故障发生，屏幕背光会自动点亮，并同时弹出最新报警信息。按0键解除警铃。正常情况下，若屏幕保护，背光熄灭，按任意键退出屏幕保护，点亮背光。按退出键可退出该屏。3.选择单只电池监测时进入画面本屏显示监控系统采集的单电池电压。按↑或↓键监测其他电池；按退出键可退出该屏。4.选择支路绝缘监测时进入画面3充电机电压：250.0V充电机电流：025.0A控母电压：220.0V控母电流：040.0电池组电压：250.0V电池组电流：010.0A模拟量备用：010.0AA相电压：220.0VB相电压：220.0VC相电压：220.0VA相电流：040.0AB相电流：040.0AC相电流：040.0A温度：025.01段正电压：110.0V1段正电阻：正常1段负电压：110.0V1段负...
