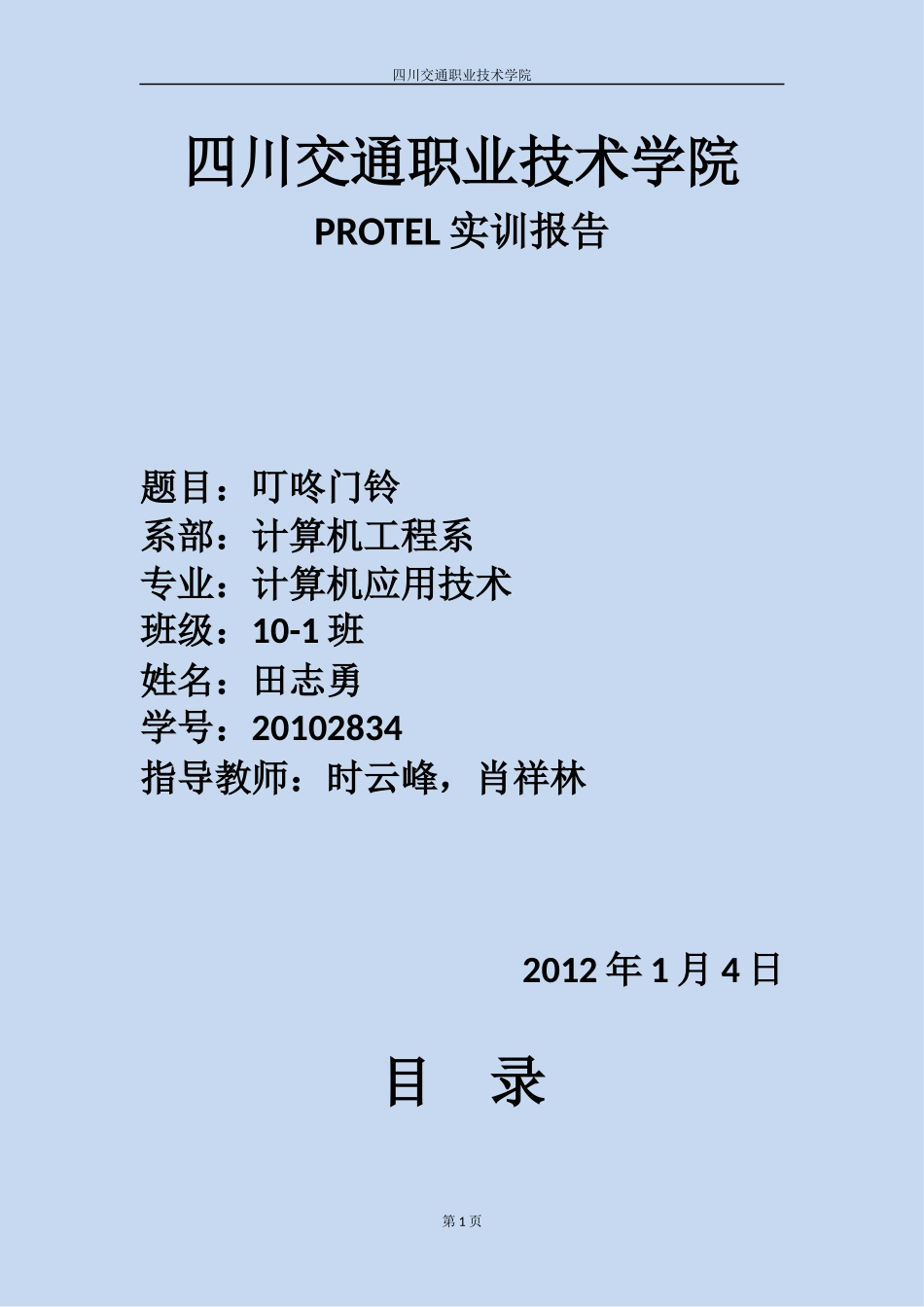

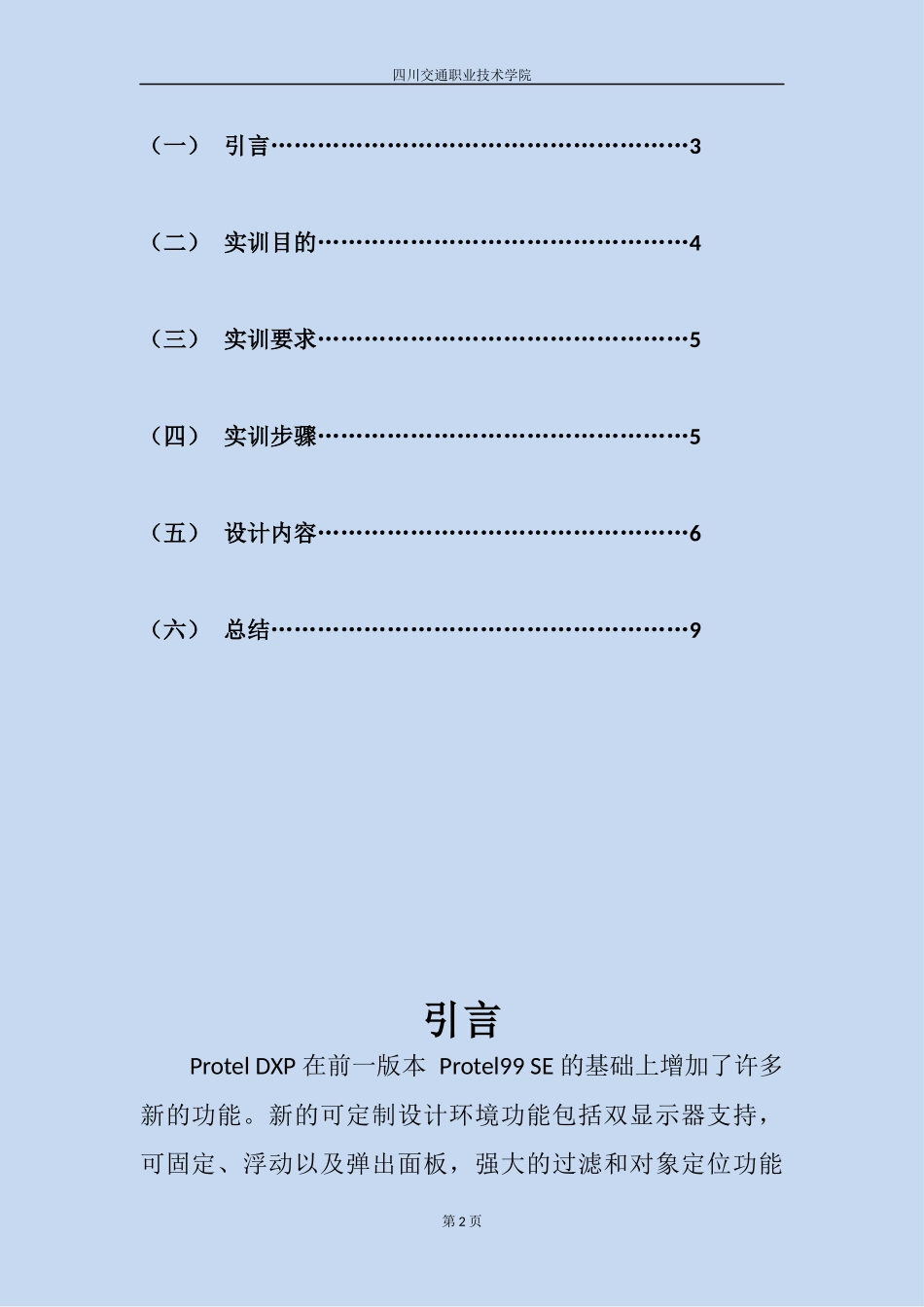

四川交通职业技术学院四川交通职业技术学院PROTEL实训报告题目：叮咚门铃系部：计算机工程系专业：计算机应用技术班级：10-1班姓名：田志勇学号：20102834指导教师：时云峰，肖祥林2012年1月4日目录第1页四川交通职业技术学院（一）引言………………………………………………3（二）实训目的…………………………………………4（三）实训要求…………………………………………5（四）实训步骤…………………………………………5（五）设计内容…………………………………………6（六）总结………………………………………………9引言ProtelDXP在前一版本Protel99SE的基础上增加了许多新的功能。新的可定制设计环境功能包括双显示器支持，可固定、浮动以及弹出面板，强大的过滤和对象定位功能第2页四川交通职业技术学院及增强的用户界面等。新的项目管理和设计合成功能包括项目级双向同步、强大的项目级设计验证和调试、强大的错误检查功能、文件对比功能等。新的设计输入功能包括电路图和FPGA应用程序的设计输入，Xilinx和Altera设备族提供完全的聚集和基元库，直接从电路图产生EDIF文件、电路图信号、PCB轨迹、Spice模型和信号集成模型等元器件集成库。新的工程分析与验证功能包括同时可显示4个所测得图像的集成波形观察仪，在板卡最终设计和布线完成之前可从源电路图上运行初步阻抗和反应模拟等。新的输出设置和发生功能包括输出文件的项目级定义、制造文件(Fabricationfiles)，包括Gerber、NcDril1、0DB++和输入输出到ODB++或Gerber等。ProtelDXP是将所有设计工具集成于一身的板级设计系统，电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。ProtelDXP运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术的融合，提供了全面的设计解决方案。ProtelDXP的强大功能大大提高了电路板设计、制作的效率，它的“方便、易学、实用、快速”的特点，以及其友好的Windows风格界面，使其成为广大电子线路设计第3页四川交通职业技术学院者首选的计算机辅助电路板设计软件。ＰＣＢ：印制电路板，又称印刷电路板，是电子元器件电气连接的提供者，印刷线路板，简称印制板，英文简称PCB，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等）用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线。它是重要的电子部件，是电子元器件的支撑体。（正文部分）二．实训目的1.了解Protel软件的功能和特点。熟悉Protel的基本操作；2.掌握用Protel绘制原理图的基本方法3.了解PCB的概念和功能，掌握用Protel制作PCB板的方法；4.掌握Protel中库文件的制作方法；5.设计一个门铃电路；第4页四川交通职业技术学院6.熟悉简单门铃的制作过程。三．实训要求1.使用ProtelDXP完成门铃系统原理图的绘制；2.该门铃系统应包含一个电源系统、三个电阻、四个电容、导线若干、一个扬声器、一个IC555芯片、两个二极管；3.制作门铃系统所需工具应有电烙铁一支，烙铁架一个，焊锡丝若干，海绵一个；4.完成门铃系统的PCB设计，并生成相应的报表；5.根据实训内容，完成实训报告；6.PCB尺寸4000mil×3000mil，四个角为直角。四．实训步骤第一步电路原理图绘制根据要求在常用器件库中找到电路图的相关器件，并根据要求个该相关参数。第二步原理图库与PCB库的设计根据器件形状和大小尺寸设计和修改器件的原第5页四川交通职业技术学院理图期间和封装。第三步PCB的绘制根据实际的PCB设计和器件布局以及PCB的布线第四步印制PCB板将设计好的PCB电路打印到热转印纸上，再印制在覆铜板上，最后用腐蚀液腐蚀覆铜板。第五步焊接元器件对应PCB原理图放置元件，并用电烙铁和焊锡丝焊接牢固。五．设计内容原理图第6页四川交通职业技术学院PCB顶层第7页四川交...
