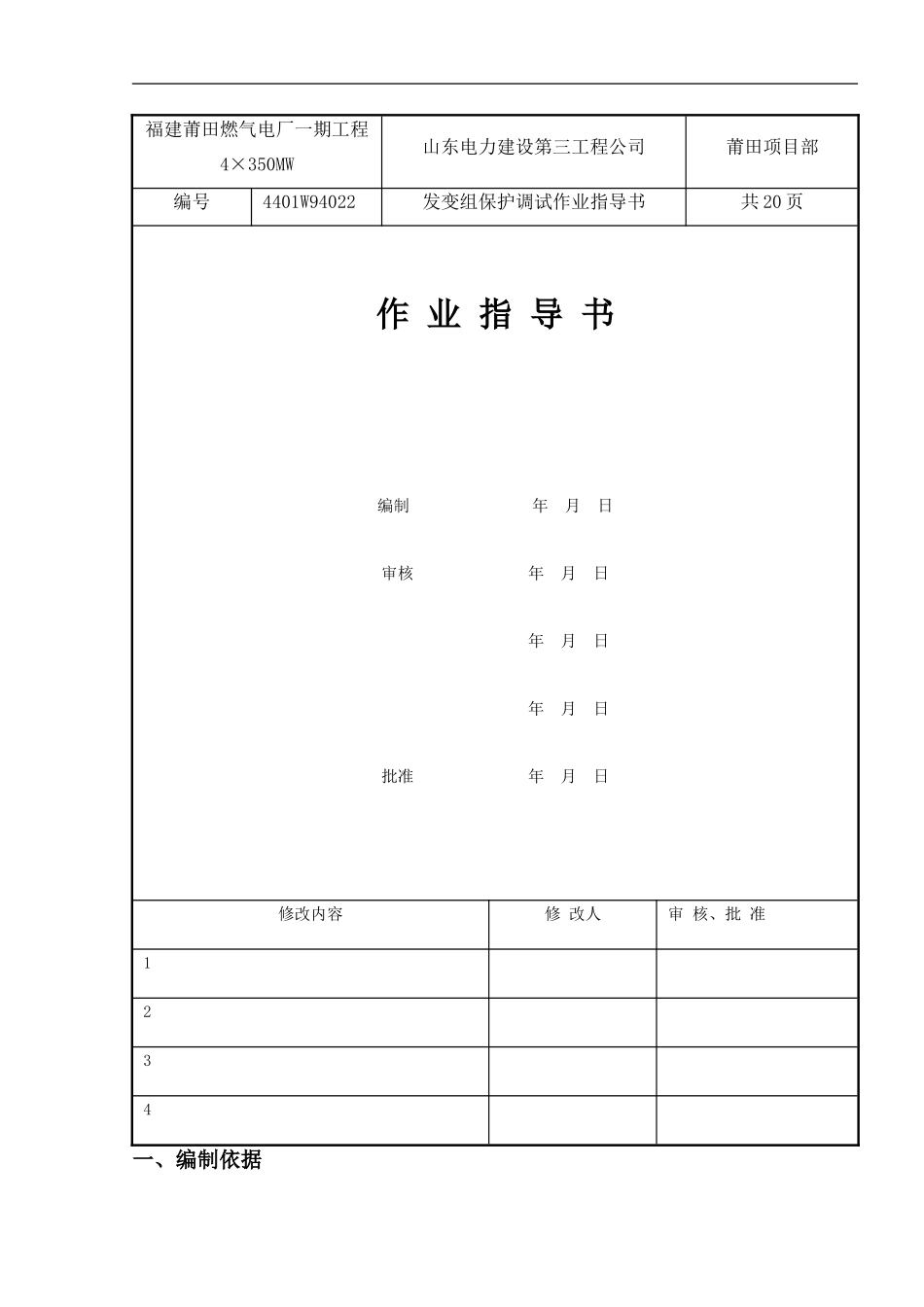

福建莆田燃气电厂一期工程4×350MW山东电力建设第三工程公司莆田项目部编号4401W94022发变组保护调试作业指导书共20页作业指导书编制年月日审核年月日年月日年月日批准年月日修改内容修改人审核、批准1234一、编制依据发变组保护调试作业指导书山东电建三公司莆田项目部编号：4401W940221.1《继电保护及电网安全自动装置检验规程》DL/T995-20061.2《继电保护和安全自动装置技术规程》GBT14285-20061.3《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-20021.4《继电保护及电网安全自动装置现场工作保安规定》1.5《继电器及装置基本试验方法》GB/T7261-20001.6电气装置安装工程电气设备交接试验标准GB50150-20061.7福建省电力勘测设计院图纸和许继保护装置资料及说明书二、概述福建莆田燃汽电厂一期4×350MW工程#1、#2机组发电机－变压器保护装置采用许继集团有限公司的WFB-801发电机保护装置、WFB-802A变压器保护装置、WFB-804变压器保护装置和ZSZ-812操作机构等构成的发电机－变压器组保护系统，且发—变组双套主保护、双套后备保护、非电量类保护完全独立的配置，实现保护的双重化，以满足系统安全可靠运行的要求，保护范围主要为：发电机、主变、高厂变以及励磁变。三、主要工作量序号名称数量单位备注1WFB-801发电机保护装置2套2WFB-802A变压器保护装置2套3WFB-804非电量保护装置1套4ZSZ-812操作机构箱1套四、作业条件主要设备条件发电机－变压器组保护柜安装完毕，厂家资料齐全。备注试验条件对所有施工人员进行技术交底、安全交底，作好签字记录；开关柜内部配线完成；保护定值已下达并输入装置，继电室内照明充足，所有孔洞盖板齐全；试验电源柜工作电源正式投入；备有足够的消防设施。工期2008年6月1日至2008年6月15日。人力试验人员3名。试验仪器仪表数字式万用表一块，500V兆欧表一块，三相继电保护测试仪一套，干湿温度计一只，测试线若干，开关一个，移动电源盘1发变组保护调试作业指导书山东电建三公司莆田项目部编号：4401W94022一个，20kΩ标准电阻一个。五、作业方案施工工序流程图装置检查及各定值定义输入编号：0011.概述：包括装置外观检查和保护插件检查，保护装置各种保护整定值输入、保护跳闸及各信号出口定义。2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求1.外部检查1.检查装置无明显破损。2.检查屏上的按钮、联片、信号、把手标志符合设计要求。3.检查装置的内部接线应与图纸相符、接线端子紧固无松动、标号齐全、清晰，且符合规程的要求。符合电气设备安装交接验收标准和设计要求。2.装置的保护整定值输入可采用装置面板键盘对装置各种参数及保护定值进行设置。符合定值单和设计要求。装置各回路绝缘电阻测量编号：0022整组传动试验装置检查及定值输入装置各回路绝缘电阻测量装置上电及模拟量采集精度测量发电机保护功能调试变压器保护功能调试发变组保护调试作业指导书山东电建三公司莆田项目部编号：4401W940221.概述：该试验包括交流回路对地绝缘电阻测量，直流回路对地绝缘电阻测量。2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求1.交流回路对地绝缘电阻测量采用500V兆欧表测量。将交流回路的接地点断开，分别测量交流回路对地，交流回路与直流回路间的绝缘电阻。大于10MΩ。2.直流回路对地绝缘电阻及交流耐压试验采用500V兆欧表测量，分别测量直流回路对地，开入回路对地，开入回路和开出回路之间，开出回路对地的绝缘电阻。大于10MΩ。装置上电及模拟量采集精度测量编号：0031.概述：检查保护测控装置上电后显示正常，对各保护装置的模拟量进行测试，包括电压量、电流量、电压相位、电流相位及频率的精度测量。2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求1.装置上电检查1．装置上电后，检查装置的各信号灯、装置的LCD面板等应正常。2．突然断开装置电源或突然给上装置电源，或缓慢升高（或降低）电源电压，检验装置的可靠性。1.各信号灯应显示正确，LCD显示应正常。2.拉合（或调节）电源时，保护不应误动和误发信号。2.电压量采集精度测量1．采用三相继电保护测试仪分别从Ua,Ub,Uc...
