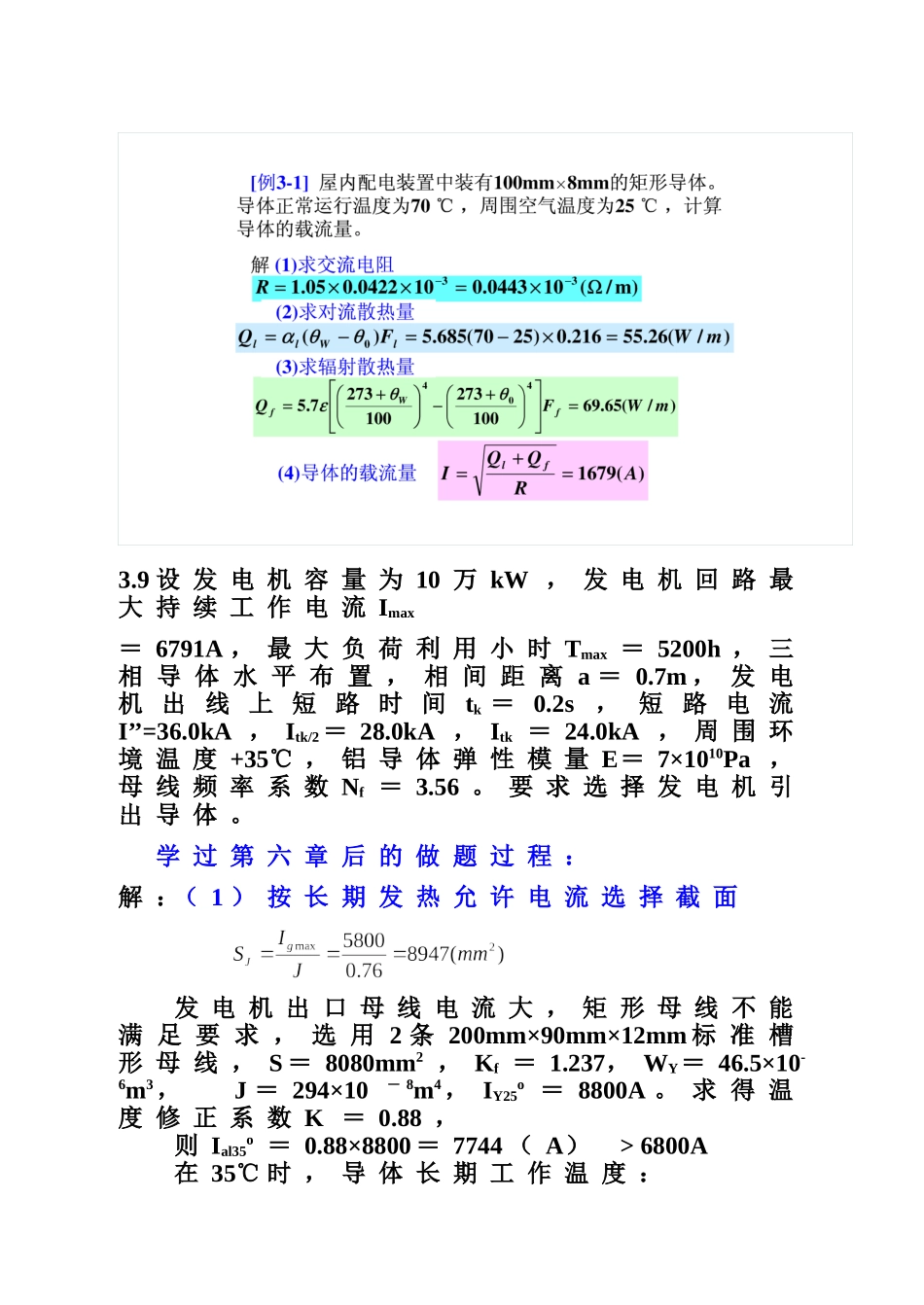

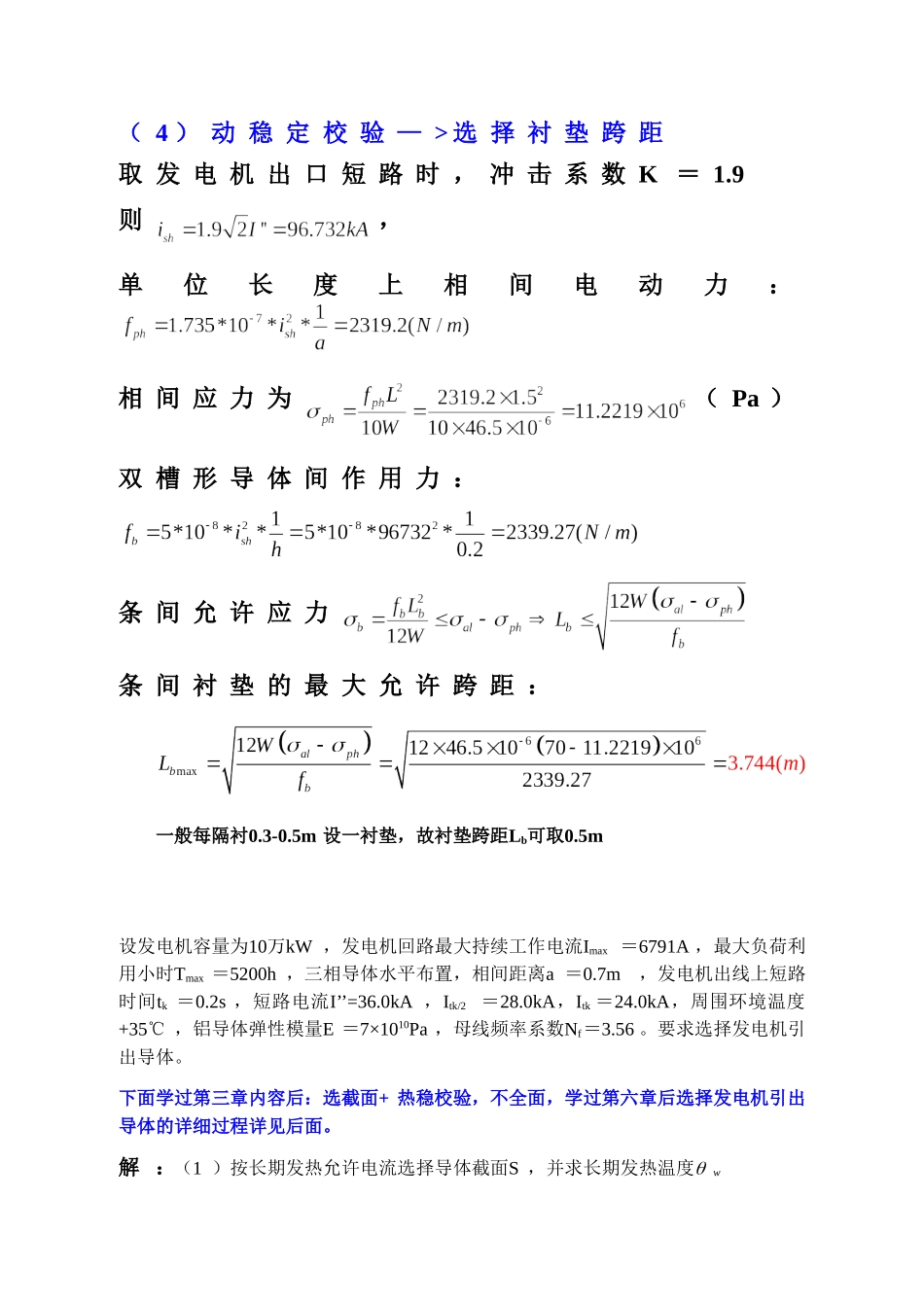

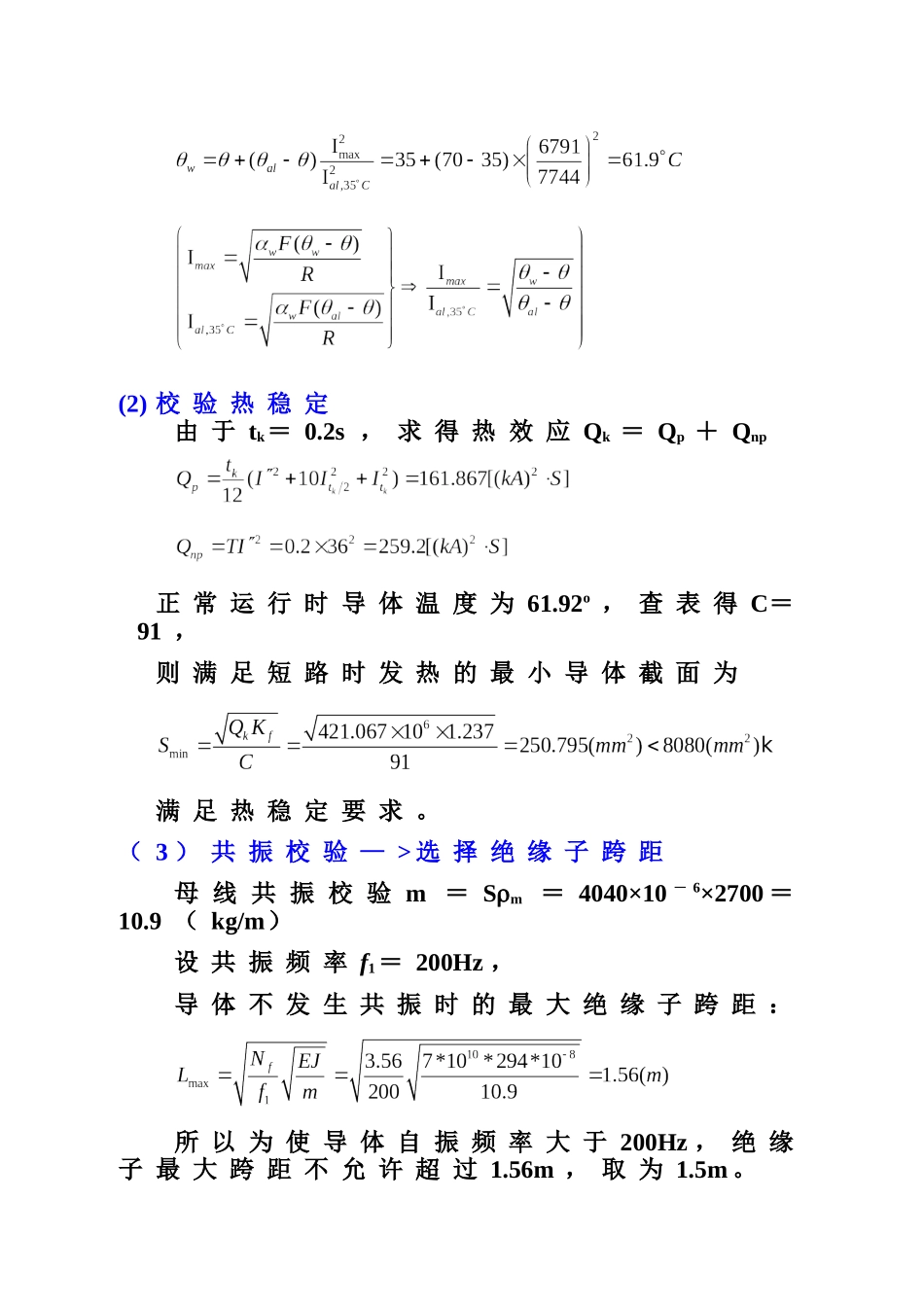

3.9设发电机容量为10万kW，发电机回路最大持续工作电流Imax＝6791A，最大负荷利用小时Tmax＝5200h，三相导体水平布置，相间距离a＝0.7m，发电机出线上短路时间tk＝0.2s，短路电流I’’=36.0kA，Itk/2＝28.0kA，Itk＝24.0kA，周围环境温度+35℃，铝导体弹性模量E＝7×1010Pa，母线频率系数Nf＝3.56。要求选择发电机引出导体。学过第六章后的做题过程：解：（1）按长期发热允许电流选择截面发电机出口母线电流大，矩形母线不能满足要求，选用2条200mm×90mm×12mm标准槽形母线，S＝8080mm2，Kf＝1.237，WY＝46.5×10-6m3，J＝294×10－8m4，IY25o＝8800A。求得温度修正系数K＝0.88，则Ial35o＝0.88×8800＝7744（A）>6800A在35℃时，导体长期工作温度：(2)校验热稳定由于tk＝0.2s，求得热效应Qk＝Qp＋Qnp正常运行时导体温度为61.92o，查表得C＝91，则满足短路时发热的最小导体截面为满足热稳定要求。（3）共振校验—>选择绝缘子跨距母线共振校验m＝Sm＝4040×10－6×2700＝10.9（kg/m）设共振频率f1＝200Hz，导体不发生共振时的最大绝缘子跨距：所以为使导体自振频率大于200Hz，绝缘子最大跨距不允许超过1.56m，取为1.5m。（4）动稳定校验—>选择衬垫跨距取发电机出口短路时，冲击系数K＝1.9则，单位长度上相间电动力：相间应力为（Pa）双槽形导体间作用力：条间允许应力条间衬垫的最大允许跨距：一般每隔衬0.3-0.5m设一衬垫，故衬垫跨距Lb可取0.5m设发电机容量为10万kW，发电机回路最大持续工作电流Imax＝6791A，最大负荷利用小时Tmax＝5200h，三相导体水平布置，相间距离a＝0.7m，发电机出线上短路时间tk＝0.2s，短路电流I’’=36.0kA，Itk/2＝28.0kA，Itk＝24.0kA，周围环境温度+35℃，铝导体弹性模量E＝7×1010Pa，母线频率系数Nf＝3.56。要求选择发电机引出导体。下面学过第三章内容后：选截面+热稳校验，不全面，学过第六章后选择发电机引出导体的详细过程详见后面。解：（1）按长期发热允许电流选择导体截面S，并求长期发热温度w附表1和附表2给出的导体载流量，是按最高允许温度70℃、基准环境温度25℃计算的，由于，故导体在35℃时的载流量为其中，查附表1和附表2知，发电机出口母线电流较大，矩形母线不能满足要求，选用2条200mm×90mm×12mm标准槽形母线，S＝8080mm2，Ial,25℃＝8800A。则Ial,35℃＝K×Ial,25℃＝0.88×8800＝7744（A）在35℃时，故(2)校验热稳定（实用计算法）由于tk＝0.2s，求得热效应Qk＝Qp＋Qnp由于正常运行时导体温度为61.9oC，查图3-13得，故查图3-13得，满足热稳定要求。学过第六章后的做题过程：解：（1）按长期发热允许电流选择截面。发电机出口母线电流大，矩形母线不能满足要求，选用2条200mm×90mm×12mm标准槽形母线，S＝8080mm2，Kf＝1.237，WY＝46.5×10-6m3，J＝294×10－8m4，IY25o＝8800A。求得温度修正系数K＝0.88，则Ial35o＝0.88×8800＝7744（A）>6800A(2)校验热稳定tk＝0.2s，求得热效应Qk＝Qp＋Qnp＝295.07×106（A2s）正常运行时导体温度为61.92o，查表得C＝91，（导体正常运行时温度计算详见上面）则满足短路时发热的最小导体截面为满足热稳定要求。（3）共振校验—>选择绝缘子跨距母线共振校验m＝Sm＝4040×10－6×2700＝10.9（kg/m）设共振频率f1＝200Hz，导体不发生共振时的最大绝缘子跨距：所以为使导体自振频率大于200Hz，绝缘子最大跨距不允许超过1.56m，取为1.5m。（4）动稳定校验取发电机出口短路时，冲击系数K＝1.9则，单位长度上相间电动力：相间应力为（Pa）双槽形导体间作用力：条间允许应力条间衬垫的最大允许跨距：一般每隔衬0.3-0.5m设一衬垫，故衬垫跨距Lb可取0.5m4-10220kV双母或双母带旁母；110kV采用双母带旁母4－111）原始资料分析和主接线方案的拟定地方热电厂（小型地区性电厂，小于200MW，单机容量6～50MW）―――具有较多的发电机电压出线，在地方负荷较低时，应能将多余电能送入系统，而地方负荷较大时，能送系统倒送电能。发电机出口电压等级6.3kV地方负荷容量不大，最大负荷30MW，最小负荷20MW，采用2台25MW发电机的直馈线供电为宜。根据地方热电厂的特点，发电机电压接线采用有母线的接线...
