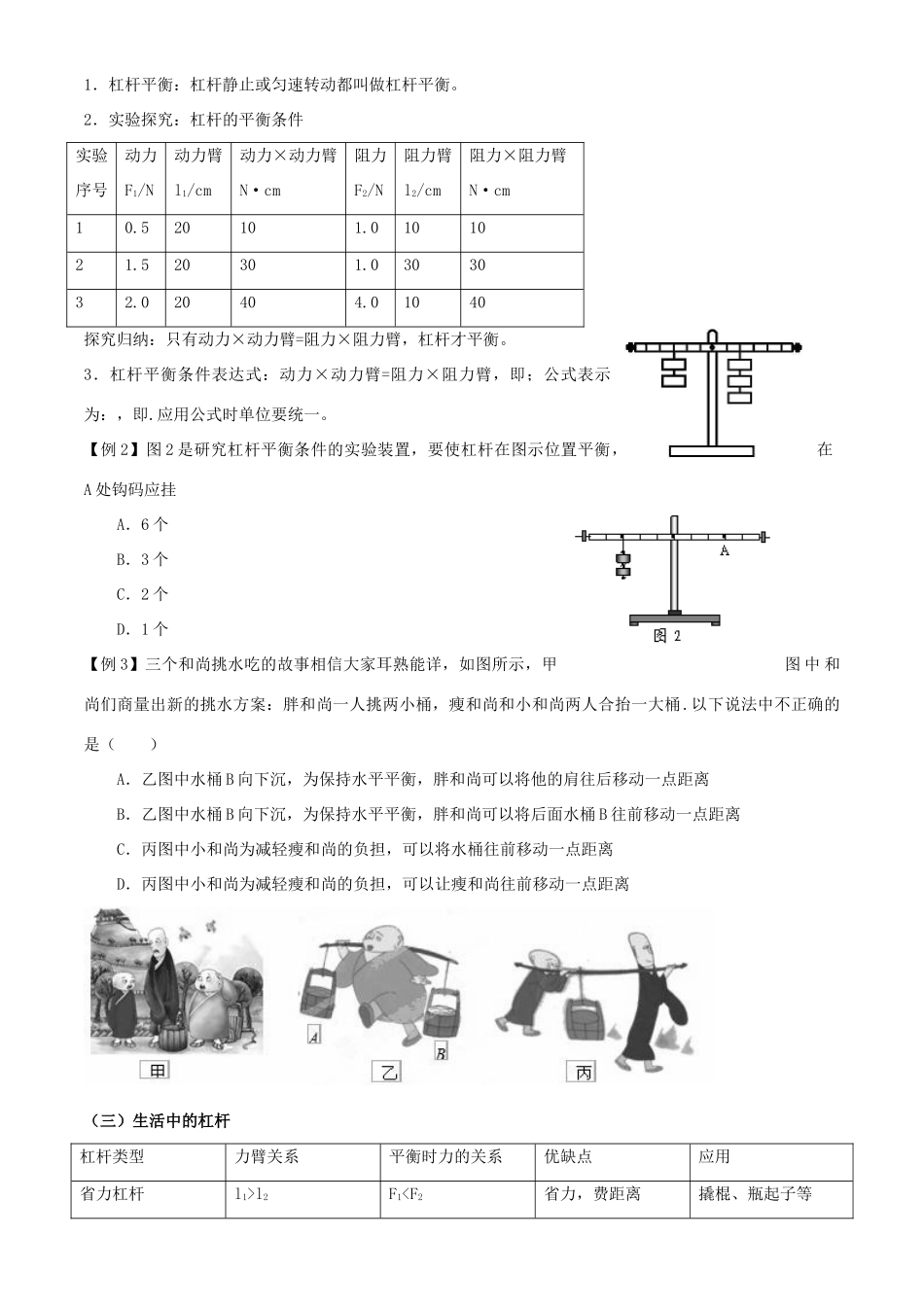

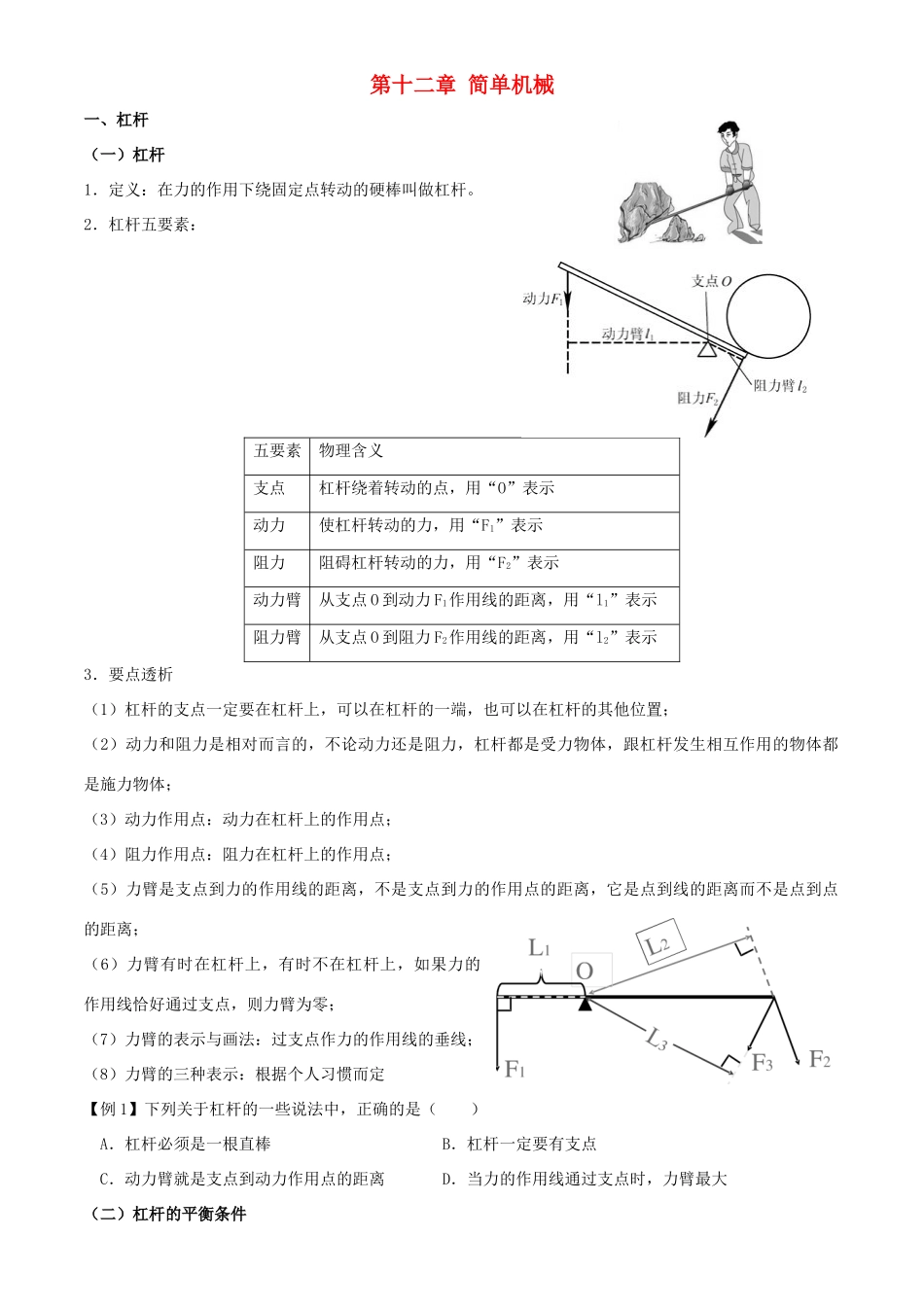

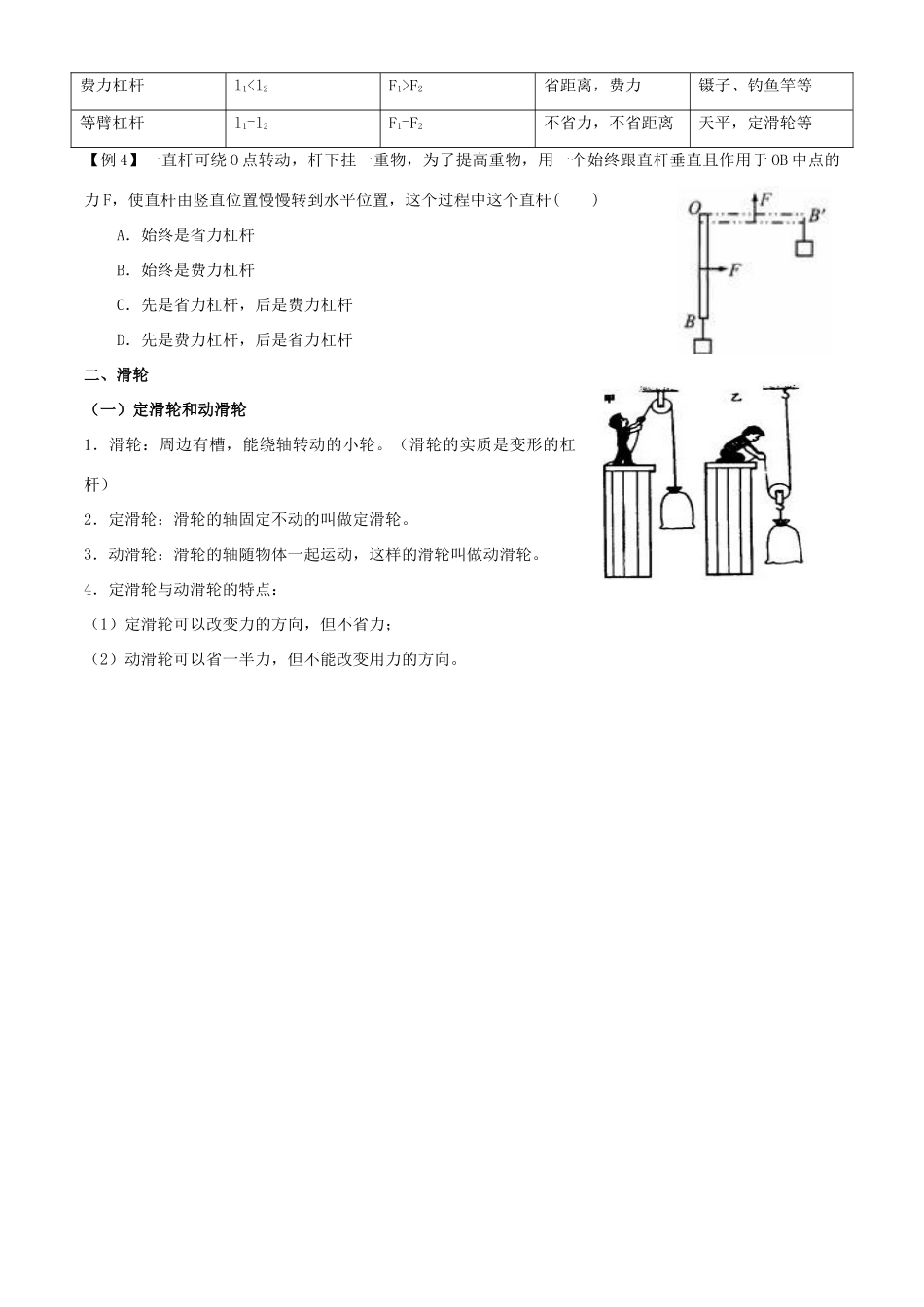

第十二章简单机械一、杠杆（一）杠杆1．定义：在力的作用下绕固定点转动的硬棒叫做杠杆。2．杠杆五要素：五要素物理含义支点杠杆绕着转动的点，用“O”表示动力使杠杆转动的力，用“F1”表示阻力阻碍杠杆转动的力，用“F2”表示动力臂从支点O到动力F1作用线的距离，用“l1”表示阻力臂从支点O到阻力F2作用线的距离，用“l2”表示3．要点透析（1）杠杆的支点一定要在杠杆上，可以在杠杆的一端，也可以在杠杆的其他位置；（2）动力和阻力是相对而言的，不论动力还是阻力，杠杆都是受力物体，跟杠杆发生相互作用的物体都是施力物体；（3）动力作用点：动力在杠杆上的作用点；（4）阻力作用点：阻力在杠杆上的作用点；（5）力臂是支点到力的作用线的距离，不是支点到力的作用点的距离，它是点到线的距离而不是点到点的距离；（6）力臂有时在杠杆上，有时不在杠杆上，如果力的作用线恰好通过支点，则力臂为零；（7）力臂的表示与画法：过支点作力的作用线的垂线；（8）力臂的三种表示：根据个人习惯而定【例1】下列关于杠杆的一些说法中，正确的是（）A．杠杆必须是一根直棒B．杠杆一定要有支点C．动力臂就是支点到动力作用点的距离D．当力的作用线通过支点时，力臂最大（二）杠杆的平衡条件1．杠杆平衡：杠杆静止或匀速转动都叫做杠杆平衡。2．实验探究：杠杆的平衡条件实验序号动力F1/N动力臂l1/cm动力×动力臂N·cm阻力F2/N阻力臂l2/cm阻力×阻力臂N·cm10.520101.0101021.520301.0303032.020404.01040探究归纳：只有动力×动力臂=阻力×阻力臂，杠杆才平衡。3．杠杆平衡条件表达式：动力×动力臂=阻力×阻力臂，即；公式表示为：，即.应用公式时单位要统一。【例2】图2是研究杠杆平衡条件的实验装置，要使杠杆在图示位置平衡，在A处钩码应挂A．6个B．3个C．2个D．1个【例3】三个和尚挑水吃的故事相信大家耳熟能详，如图所示，甲图中和尚们商量出新的挑水方案：胖和尚一人挑两小桶，瘦和尚和小和尚两人合抬一大桶.以下说法中不正确的是（）A．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将他的肩往后移动一点距离B．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将后面水桶B往前移动一点距离C．丙图中小和尚为减轻瘦和尚的负担，可以将水桶往前移动一点距离D．丙图中小和尚为减轻瘦和尚的负担，可以让瘦和尚往前移动一点距离（三）生活中的杠杆杠杆类型力臂关系平衡时力的关系优缺点应用省力杠杆l1>l2F1F2省距离，费力镊子、钓鱼竿等等臂杠杆l1=l2F1=F2不省力，不省距离天平，定滑轮等【例4】一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟直杆垂直且作用于OB中点的力F，使直杆由竖直位置慢慢转到水平位置，这个过程中这个直杆()A．始终是省力杠杆B．始终是费力杠杆C．先是省力杠杆，后是费力杠杆D．先是费力杠杆，后是省力杠杆二、滑轮（一）定滑轮和动滑轮1．滑轮：周边有槽，能绕轴转动的小轮。（滑轮的实质是变形的杠杆）2．定滑轮：滑轮的轴固定不动的叫做定滑轮。3．动滑轮：滑轮的轴随物体一起运动，这样的滑轮叫做动滑轮。4．定滑轮与动滑轮的特点：（1）定滑轮可以改变力的方向，但不省力；（2）动滑轮可以省一半力，但不能改变用力的方向。5．使用定滑轮和动滑轮的几种情况（图中物体全部匀速运动）种类图示表达式定滑轮F=GF=f，f为物体A所受的摩擦力动滑轮【例5】如图所示，滑轮上挂一重10N的物体A，当滑轮在力F的作用下向上匀速上升时，滑轮的速度为重物A上升时速度的，力F应为N（滑轮和绳重及摩擦力均不计）。（二）滑轮组1．滑轮组是由若干个定滑轮和动滑轮组装而成的，可以达到既省力又改变力的方向的作用效果。2．滑轮组省力情况的确定方法：在不考虑摩擦及动滑轮受到的重力的情况下，使用滑轮组时，滑轮组用几股绳子吊着物体，提起物体所用的力就是物重的几分之一。如图所示。【例6】如图所示的滑轮或滑轮组将同意重物G均匀提高h高度，最省力的是（）（三）轮轴和斜面1．轮轴：由一个轴和一个大轮组成，能省力和改变力的方向，实质是一个可以连续转动的杠杆。（方向盘、水龙头等）轮轴的公式：...
