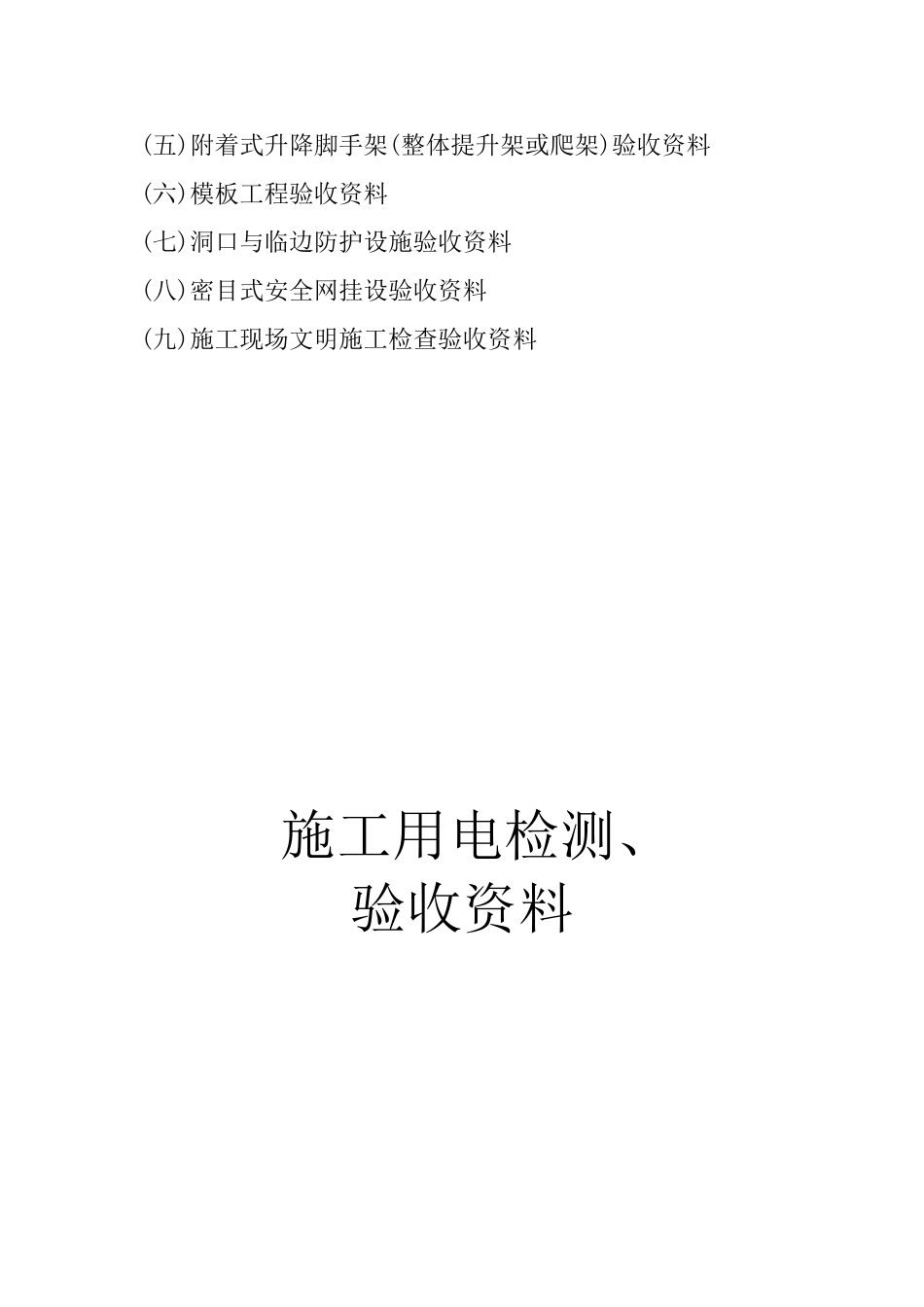

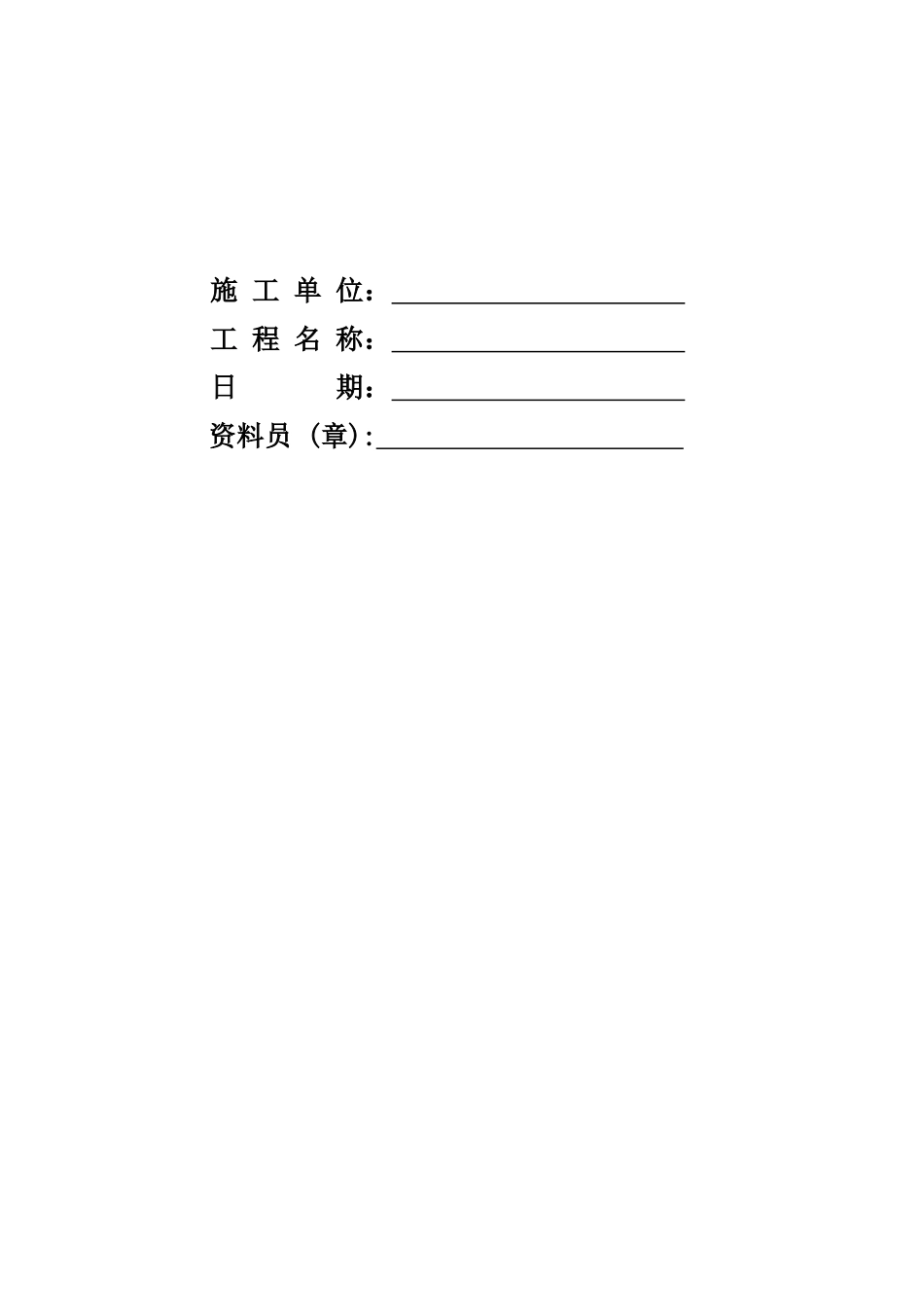

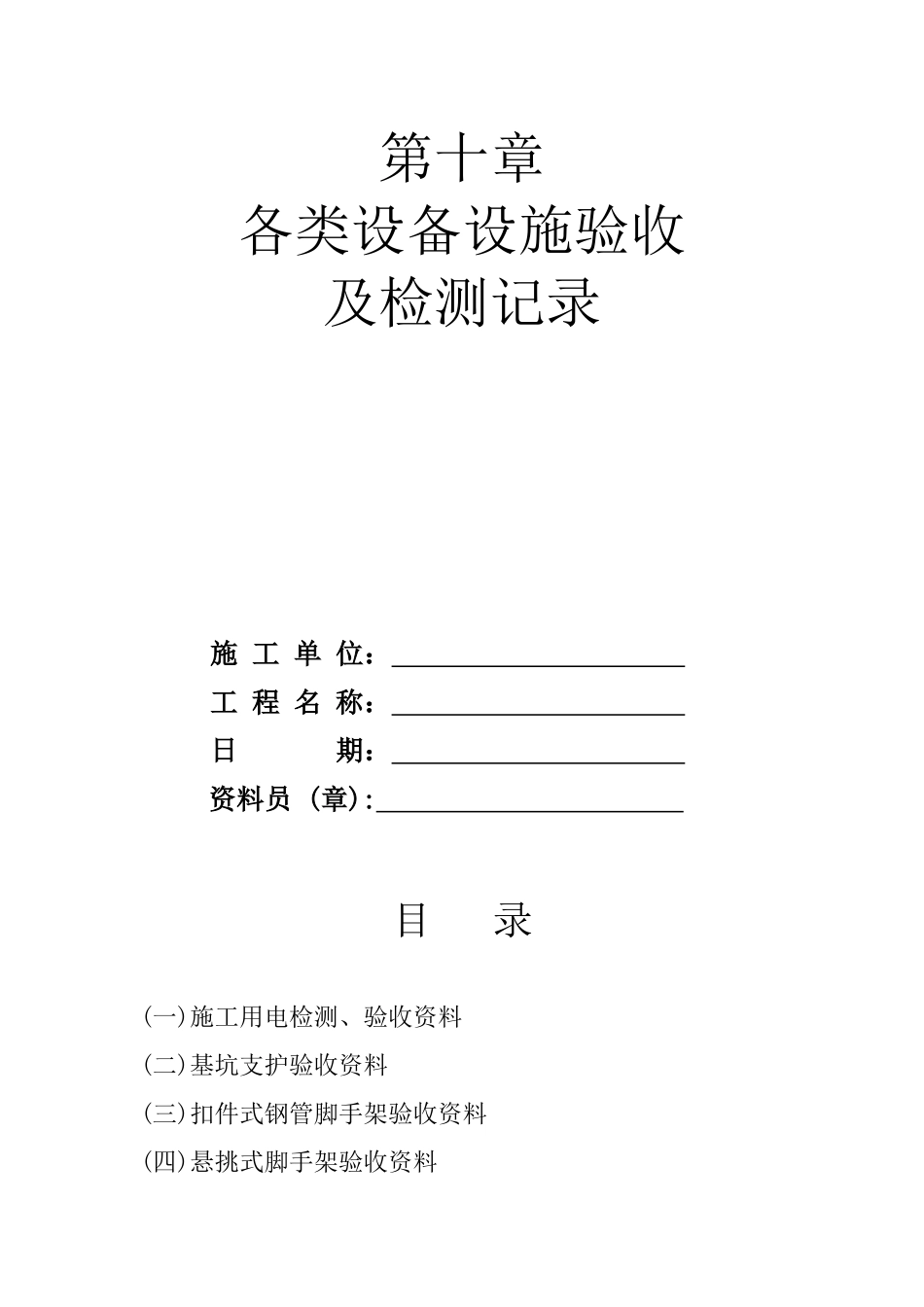

第十章各类设备设施验收及检测记录施工单位：工程名称：日期：资料员(章):目录(一)施工用电检测、验收资料(二)基坑支护验收资料(三)扣件式钢管脚手架验收资料(四)悬挑式脚手架验收资料(五)附着式升降脚手架(整体提升架或爬架)验收资料(六)模板工程验收资料(七)洞口与临边防护设施验收资料(八)密目式安全网挂设验收资料(九)施工现场文明施工检查验收资料施工用电检测、验收资料施工单位：工程名称：日期：资料员(章):施工现场临时用电验收表工程名称供电方式进线截面用电容量保护方式序号项目验收内容验收结果1施工方案用电设备5台以上（含5台）或总容量50KW以上（含50KW)编制有临时用电施工组织设计将经上级审批用电设备5台以下或总容量50KW以下编制有安全用电技术措施并经上级审批临时用电施工组织设计或安全用电技术措施针对性强，能指导施工有专项安全技术交底2外电防护低压线路下方无生活设施、作业棚、堆放材料、施工作业区在建工程(含脚手架)的外侧边缘与外电架空线路的边线之间，必须保持安全操作距离起重机的任何部位或吊物边缘与10KV以下的外电架空线路边线最小水平安全距离不得小于2m达不到最小安全操作距离时必须采取防护措施，设置屏障、遮栏、围栏或保护网，并挂警告标志牌3配电线路架空线、电杆、横担应符合规定要求。架室路线与地面距离：施工现场应大于4m，机动车道应大于6m架空线必须在专用电杆上，不得架设在树木、脚手架上电缆埋地敷设方式、深度应符合规定要求。过路及地下0.2m至地上2m应穿管保护电缆架空敷设时应用绝缘子固定，室外高度不低于2.5m，室内高度不低于1.8m按规定使用五芯电缆PE线的颜色应是绿/芭双色线，其截面应不小于工作零线的截面室内配线应用绝缘子固定，距地高度不低于2.5m，排列整齐。室内配线必须是绝缘导线。4保护方式采用TN-S系统：重复接地点不少于3处，每个接地电阻值应不大于10Ω。PE线与N线分开不得混接采用TT系统：每个接地电阻值应不大于4Ω高于建筑物的大型设备除做好重复接地外还必须按规定设置防雷接地装置，防雷接地电阻值应不大于30Ω5配电箱符合三级配电二级保护要求配电箱内有总隔离开关，及分路隔离开关。开关箱做到一机一闸一漏一箱。漏电保护器参数应符合规定要求配电箱设置位置应符合规定要求，有足够二人同时工作空间和通道。箱内电器完好可靠，回路标示明显，采用端子板接线，进出线应从架体的下底面出入。进入配电箱的电源线不得采用插销连接固定式配电箱安装高度为1.4至1.6m，移动式配电箱安装高度为0.8m至1.6m箱体符合规定要求，设置位置有门有锁，有防雨防尘措施6现场照明照明回路有单独的开关箱，配有漏电保护器并符合要求灯具金属外壳必须作保护接零。室外灯具安装高度不低于3m，室内灯具安装高度不低于2.4m，钠、铊、钢等金属卤化物灯具安装高度应不低于5m照明器具、器材无绝缘老化或破损按规定使用安全电压7变配电装置配电室应符合规定要求，配电室的天棚距地面不低于3m，配电屏（盘）操作通道宽度应符合规定要求门向外开并配锁，有防雨、火、水、雷和小动物出入等措施，通风良好发电机组应采用三相四线制中性点直接接地系统，并独立设置接地电阻应符合要求。发电机组与外电线路有联锁控制，不得同时使用。验收意见：年月日审批人审核人项目负责人技术负责人安装负责人施工员安全员机电管理员电工定期检（复）查表工程名称：日期：项目检查情况记录复查情况记录供电线路照明电气设备安全要求设备接地电阻值设备运转情况避雷设备装置总配电箱及分级配电箱装置漏电保护器动作时间及动作电流设备安全保护检查人：复查人：接地电阻测试记录表工程名称测试仪器名称测试仪器型号测试人监测人接地类别及要求接地类别及标准阻值编号接地位置或设备名称测试阻值（Ω）测试日期测试阻值季节系数测试结果备注工作接地≤4Ω12重复接地≤10Ω123456防雷接地≤30Ω1234保护接地≤4Ω12345注：1、测试结果＝实测阻值×季节系数；2、接地电阻应定期（至少每季一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。漏电保护器测试记录表工程名称配电箱编号漏电保护器型号漏电保护器型号额定功率额定...
