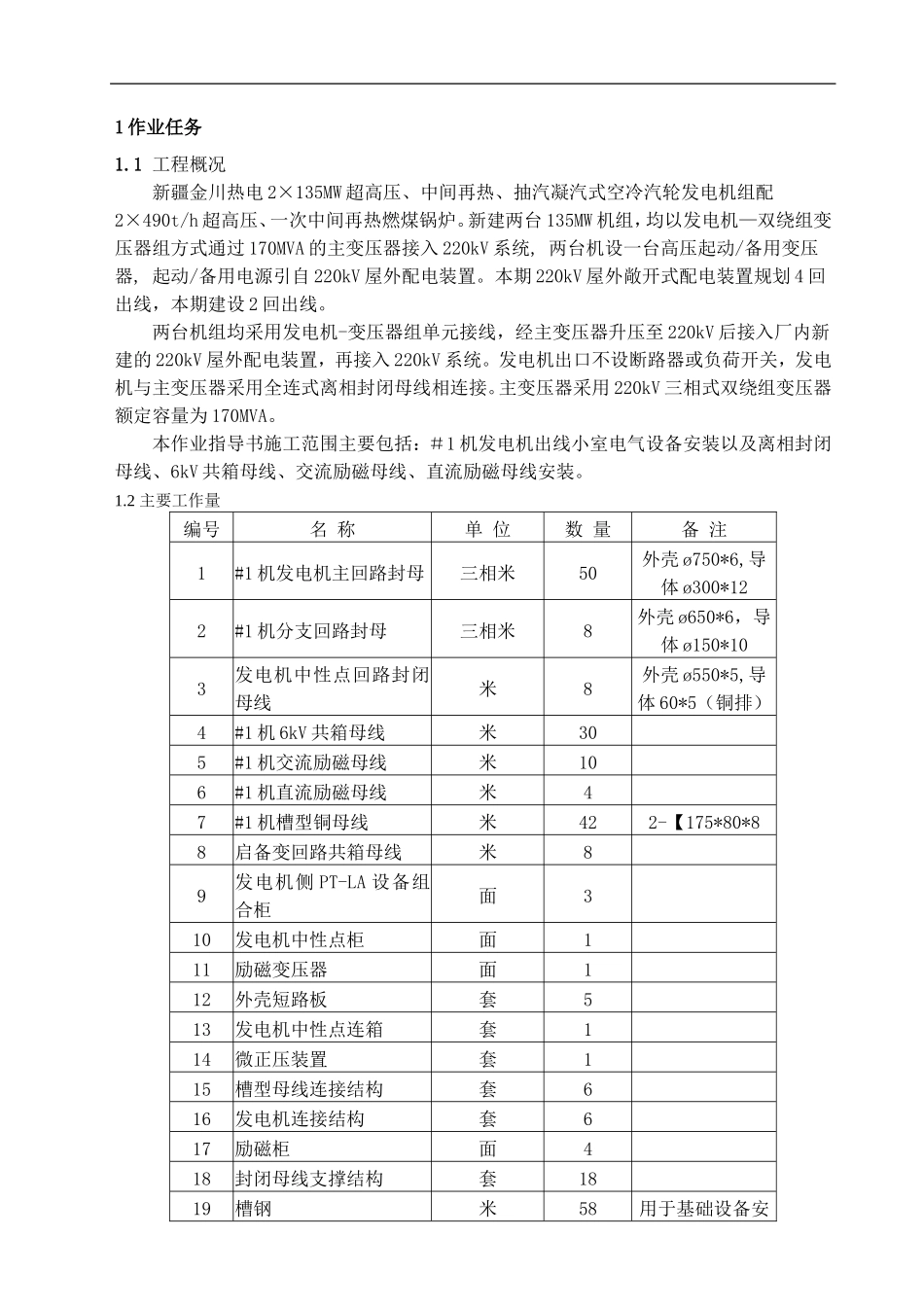

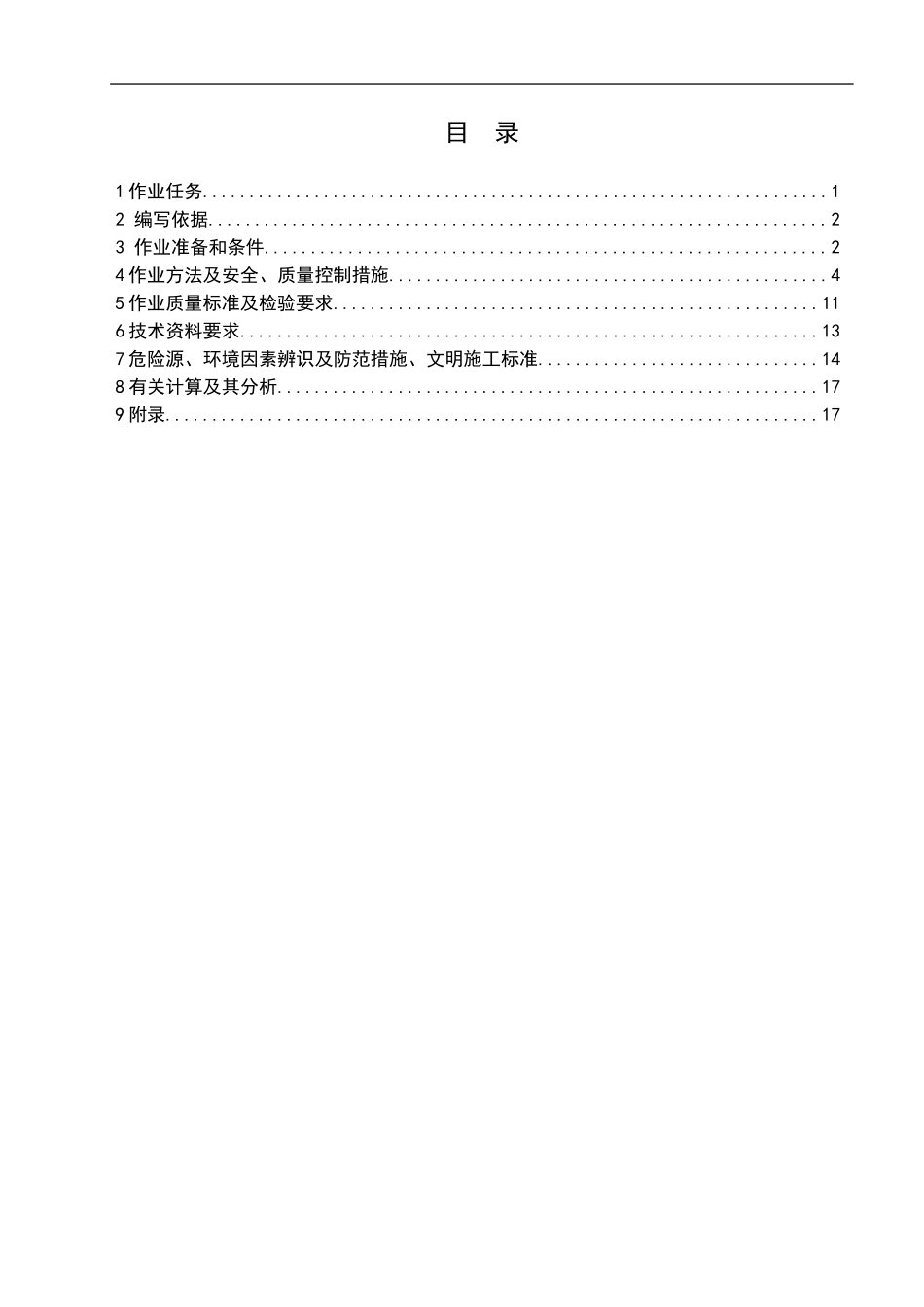

作业指导书编号：JC01-DQ—01（01）工程名称：农二师绿原工业园2×135MW热电联产项目作业项目名称：#1机组发电机出线小室及封闭母线安装编制单位：中国能建安徽电建一公司新疆金川总包项目部电仪科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次目录1作业任务...................................................................12编写依据..................................................................23作业准备和条件............................................................24作业方法及安全、质量控制措施...............................................45作业质量标准及检验要求....................................................116技术资料要求..............................................................137危险源、环境因素辨识及防范措施、文明施工标准..............................148有关计算及其分析..........................................................179附录......................................................................171作业任务1.1工程概况新疆金川热电2×135MW超高压、中间再热、抽汽凝汽式空冷汽轮发电机组配2×490t/h超高压、一次中间再热燃煤锅炉。新建两台135MW机组，均以发电机—双绕组变压器组方式通过170MVA的主变压器接入220kV系统,两台机设一台高压起动/备用变压器,起动/备用电源引自220kV屋外配电装置。本期220kV屋外敞开式配电装置规划4回出线，本期建设2回出线。两台机组均采用发电机-变压器组单元接线，经主变压器升压至220kV后接入厂内新建的220kV屋外配电装置，再接入220kV系统。发电机出口不设断路器或负荷开关，发电机与主变压器采用全连式离相封闭母线相连接。主变压器采用220kV三相式双绕组变压器额定容量为170MVA。本作业指导书施工范围主要包括：＃1机发电机出线小室电气设备安装以及离相封闭母线、6kV共箱母线、交流励磁母线、直流励磁母线安装。1.2主要工作量编号名称单位数量备注1#1机发电机主回路封母三相米50外壳ø750*6,导体ø300*122#1机分支回路封母三相米8外壳ø650*6，导体ø150*103发电机中性点回路封闭母线米8外壳ø550*5,导体60*5（铜排）4#1机6kV共箱母线米305#1机交流励磁母线米106#1机直流励磁母线米47#1机槽型铜母线米422-【175*80*88启备变回路共箱母线米89发电机侧PT-LA设备组合柜面310发电机中性点柜面111励磁变压器面112外壳短路板套513发电机中性点连箱套114微正压装置套115槽型母线连接结构套616发电机连接结构套617励磁柜面418封闭母线支撑结构套1819槽钢米58用于基础设备安装20电缆米30ZRC-YJV-0.6/1KV-1*185（每项6根、每根5米）1.3工期要求根据项目部三级网络计划，满足施工计划进度要求。2编写依据2.1施工组织总设计、施工组织专业设计；2.2新疆电力设计院设计图纸2.3《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-2002；2.4《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92；2.5《电气装置安装工程母线装置施工及验收规范》GBJ149-90；2.6《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；2.7《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.8《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-2002；2.9《工程建设标准强制性条文》（电力工程部分）；3作业准备和条件3.1技术准备3.1.1施工前图纸应经过专业会审和综合会审。3.1.2所需用材料均应到现场，且应经验收合格。3.1.3熟悉设备安装现场、接受作业指导书的技术交底。3.1.4认真收集厂家技术资料，对有特殊要求的设备，尽早作好技术准备。3.2作业人员3.2.1作业人员配置序号工种数量要求备注1技术负责人12生产负责人13技术员14安全员1持证上岗5质检员1持证上岗6厂用安装工6持特殊工种上岗证7电焊工1持特殊工种上岗证8氩弧焊工1持特殊工种上岗证9起重工4持特殊工种上岗证10架子工4持证上岗11吊车驾驶员1持证上岗3.2.2人员分工1）在整个施工过程中，生产经理负责劳动力的调配，加...
