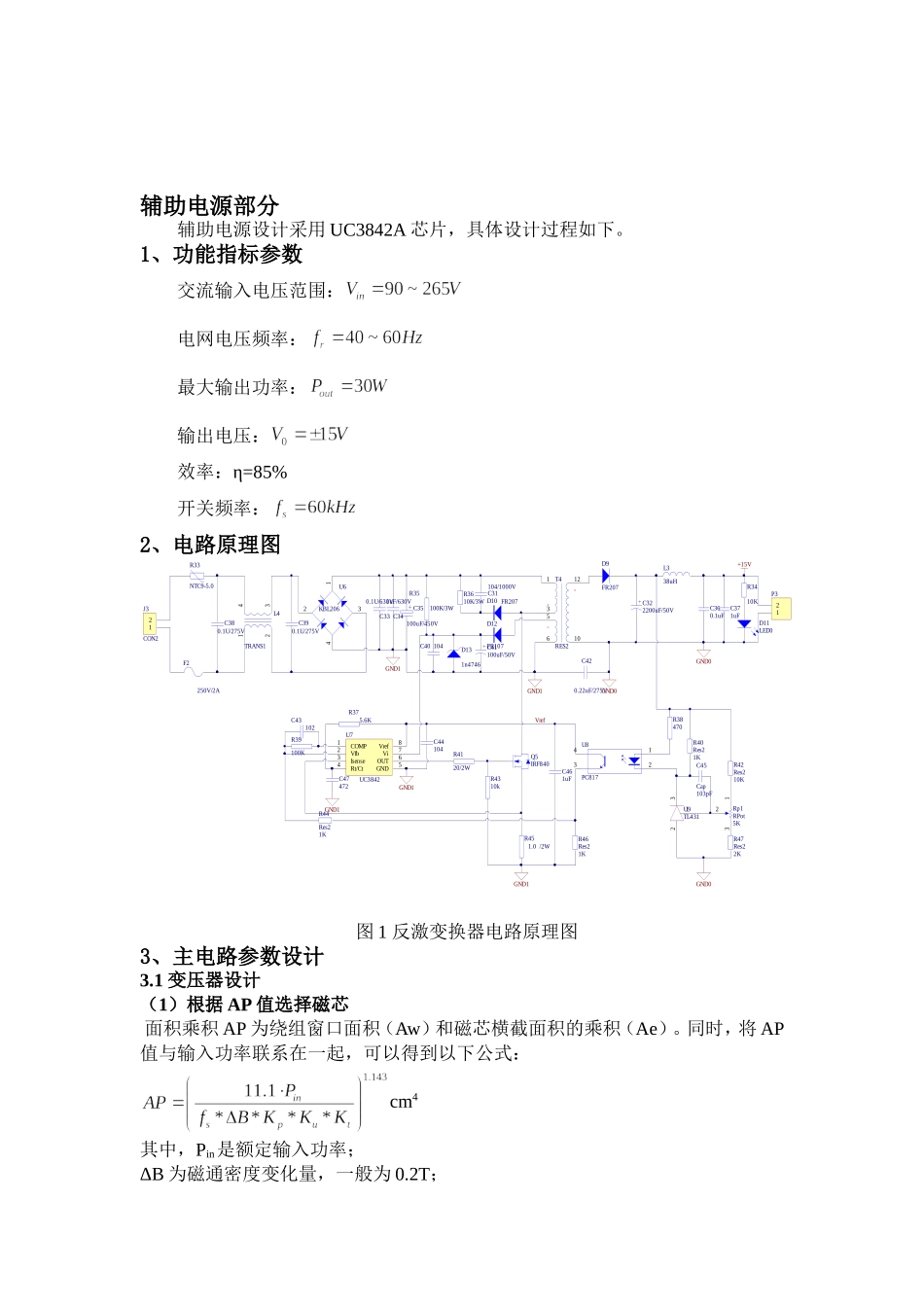

辅助电源部分辅助电源设计采用UC3842A芯片,具体设计过程如下。1、功能指标参数交流输入电压范围:电网电压频率:最大输出功率:输出电压:效率:η=85%开关频率:2、电路原理图21J3CON21234U6KBL206C380.1U/275VC35100uF/450VGND1COMP1Vfb2Isense3Rt/Ct4GND5OUT6Vi7Vref8U7UC3842C43102GND1C47472GND1C44104R375.6KGND1R35100K/3WC31104/1000V0.22uF/275VC42R33NTC9-5.0D12FR107D10FR2070.1U/275VC39VrefR38470R4310kR39100K1234U8PC81710K/3WR36Q5IRF840GND1R451.0/2WC330.1U/630V103pFC45CapR4120/2WC401041KR40Res22KR47Res21KR46Res2C461uF1KR44Res21n4746D13123U9TL431F2250V/2A10KR42Res23125KRp1RPot11231056T4RES2D9FR20738uHL30.1uFC361uFC372200uF/50VC3212P310KR34D11LED0+15VGND0GND0GND0100uF/50VC41C341uF/630V1234L4TRANS1图1反激变换器电路原理图3、主电路参数设计3.1变压器设计(1)根据AP值选择磁芯面积乘积AP为绕组窗口面积(Aw)和磁芯横截面积的乘积(Ae)。同时,将AP值与输入功率联系在一起,可以得到以下公式:cm4其中,Pin是额定输入功率;ΔB为磁通密度变化量,一般为0.2T;Kp为磁芯窗口有效使用系数,一般取0.2~0.4;Ku为绕组填充系数,一般取0.4~0.5;Kt为均方电流系数,等于直流输入电流与最大原边电流的比值,一般取0.7~1.4;为铜有效利用系数,一般取0.1~0.2。经过计算,AP约为0.318cm4。为了保证足够的功率裕量,选择TDK系列EI33/29/13磁芯,,,。(2)原副边匝数计算输入平均电流:其中:为最小直流输入电压,;输入电流峰值大小:输入电流波形示意图其中:,根据经验,当P>40W时,K=0.5~0.6;当P<40W时,K=0.35~0.45。本设计中,P<40W,k取0.4;为了保证工作于DCM模式,占空比最大值取Dmax=0.4,所以有:初级电感量:最小原边匝数::最小直流输入电压(V);:最大导通时间,(S);:磁心磁通密度变化量,单位:高斯,一般取值范围为:1000~2500高斯;Ae:磁心有效截面积,选用EI33/29/13磁芯,其Ae=118mm2=1.18cm2副边匝数:Ns:副边匝数;Np:原边匝数;Dmax:最大占空比;Vd:输出整流二极管压降;取Ns=9匝辅助供电绕组匝数:;(3)绕组线径选择电流密度取J=500圆密尔/A;由于趋肤效应,绕线表面电流大而内部电流小,开关电源设计时,单根线径不得超过趋肤深度的2-3倍;趋肤深度计算公式:(温度T=20℃)带入参数:f=60kHz,温度T=20℃趋肤深度:选用线径d=0.38mm的铜线作为绕组导线。单根导线的圆密尔数:原边电流峰值为Ipk=0.96A,平均电流为原边绕组绕线根数:副边绕组绕线根数:其中Irms2=2A综上可得变压器参数,如表(1)所示:表(1):变压器参数表绕组单根绕线线径绕组匝数绕线根数原边0.38mm451副边0.38mm94辅助输出0.38mm91磁芯EI33/29/13(PC40)骨架EE33(6+6)3.2保险丝选择当输入最低、负载最重时,输入电流有效值为考虑留有一定裕量,根据前面计算可知,当输入电压为90V时,输入电流峰值为0.96A,故保险丝的耐压耐流为250V、2A。3.3整流桥选取最大交流输入电压为265V,整流后电压约为400V,考虑电压留有1.5~2倍裕量,电流留有2~3倍裕量,选取整流桥型号为KBP206,其可承受最大电压为600V,最大电流为2A;3.4选取输入滤波电容整流桥前端用SR公司生产的0.1uF/275V滤波电容;整流桥后端用Nitsuka公司出产的1uF/630V滤波电容,滤除整流后电网中的高频纹波干扰;电路输出功率为30W,一般储能电容的选取原则为1W/(1~2uF),为保证足够裕量,同时降低输入电网侧电压波动,则选择滤波储能电容为100uF/450V;3.5选取开关管由前述可知原边电流峰值为0.96A,开关管耐压为500V,考虑一定裕量,则选取开关管为13N50C,耐压耐流值为500V、13A。3.6峰值电流检测电阻选取考虑成本问题选择电阻检测开关管电流,检测电阻检测电阻功耗约为1W,选取为1Ω/2W的金属氧化膜电阻。电流误差放大器正向输入端最小反馈电阻受限于误差放大器的拉电流(0.5mA),和经过2个二极管压降(1.4V)到达电流误差放大器反向输入端的电压,其中电流误差放大器反向输入端的电压等于稳压二极管钳位(1.0V)3倍,于是有:实际过程中考虑电压留有一定裕量,取3脚对开关管...
