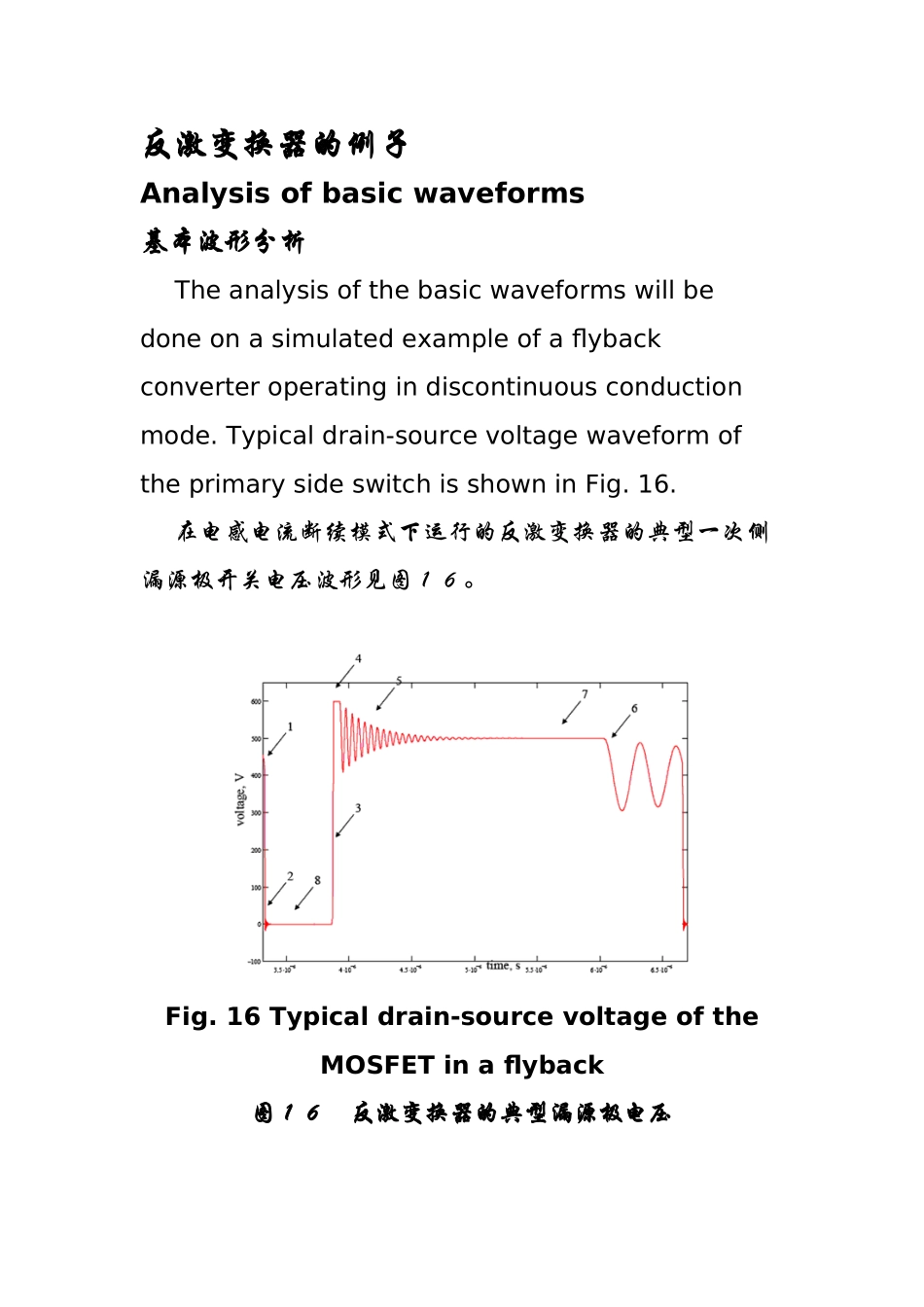

反激变换器的例子Analysisofbasicwaveforms基本波形分析Theanalysisofthebasicwaveformswillbedoneonasimulatedexampleofaflybackconverteroperatingindiscontinuousconductionmode.Typicaldrain-sourcevoltagewaveformoftheprimarysideswitchisshowninFig.16.在电感电流断续模式下运行的反激变换器的典型一次侧漏源极开关电压波形见图１６。Fig.16Typicaldrain-sourcevoltageoftheMOSFETinaflyback图１６反激变换器的典型漏源极电压Thesedrain-sourcevoltagewaveformscanbetheoreticallydistinguishedintotypicalelements.Differentphysicalphenomenainfluencethewaveformatgiventimeinterval.Fig.17andTab.4demonstratethemainelementsofthevoltagewaveform.Thesuperpositionofalltheseelementsresultsinatypicaldrain-sourcevoltageshowninFig.16.这些漏源极电压波形能用典型的理论来描述。各个时间段有不同物理现象影响这些波形。图１７和平台４描述了电压波形的主要原理。把这些原理按时序整合呈现出图１６所示的典型漏源极电压。Fig.17Mainelementsofthedrain-sourcevoltage图１７漏源极电压的主要原理原理１：开通期间的电压下降过程原理２：在开通期间因寄生震荡产生的电流尖刺原理３：关断期间的电压上升原理４：缓冲电路的钳位电压原理５：钳位过程结束后主要由场效应晶体管输出电容和变压器漏感引起的寄生振荡原理６：磁芯存储磁能释放完毕后主要由场效应晶体管输出电容和变压器电感引起的寄生振荡原理７：反激变换器释放磁能期间的反射电压原理８：与直流母线电压等幅的主要方波Tab.4Mainelementsofthedrain-sourcevoltage平台４漏源极电压的主要原理Thespectrumofthewholedrain-sourcewaveform(Fig.16)ispresentedinFig.18.图１６所示的漏源极电压呈现的电磁干扰频谱见图１８。Fig.18Spectrumofthedrain-sourcevoltage(asshowninFig.16)图１８图１６所示的漏源极电压呈现的电磁干扰频谱Thespectraofthemainelementsofthedrain-sourcevoltagecanbefoundinFig.20.Fig.19isexactlythesameasFig.17andhasbeenrepeatedhereforbetterunder-standing.图２０描述了漏源极电压主要原理产生的电磁干扰频谱。为便于理解，将图１７映射成图１９。Fig.19Mainelementsofthedrain-sourcevoltage(repeated,sameasFig.17)图１９漏源极电压的主要原理（正确重复图１７）Fig.20Spectraofthemainelementsofthedrain-sourcevoltage图２０漏源极电压主要原理产生的电磁干扰频谱Thismethodallowsassociatingcertainpartsofthespectrumwiththeirrootcauses,i.e.thepeakat20MHzinthespectrumofthedrain-sourcevoltageiscausedbytheparasiticoscillationduetotheoutputcapacitanceoftheMOSFETandtheleakageinductanceofthetransformer.这种方法可以确定电磁干扰频谱中某些频点的来源，也就是说漏源极电压产生的电磁干扰频谱中的２０兆赫兹峰点是钳位过程结束后主要由场效应晶体管输出电容和变压器漏感引起的寄生振荡产生的。Theanalysisofthedraincurrentoftheprimaryswitchwillbedoneinthesameway.Fig.21demonstratesatypicaldraincurrentinaDCMflyback.对一次侧开关的漏极电流进行分析采用相同的方法。图２１展示出一个工作于电感电流断续模式反激变换器的典型漏极电流。Fig.21Typicaldraincurrentinaflyback图２１反激变换器的典型漏极电流Thiswaveformcanbepresentedasasuperpositionofthefollowingelements(Fig.22andTab.5).ThesuperpositionofalltheseelementsresultsinatypicaldraincurrentshowninFig.21.这个波形可以被看作是下列原理的叠加（图２２和平台５）。全部这些波形的叠加整合结果变成图２１所示的典型漏极电流。Fig.22Mainelementsofthedraincurrent图２２漏极电流的主要原理原理１：漏极电流的主要三角波形原理２：在开关开通期间因寄生分布电容引起的电流尖刺原理３：钳位过程结束后主要由场效应晶体管输出电容和变压器漏感引起的寄生振荡原理４：磁芯存储磁能释放完毕后主要由场效应晶体管输出电容和变压器电感引起的寄生振荡Tab.5Mainelementsofthedraincurrent平台５漏极...
