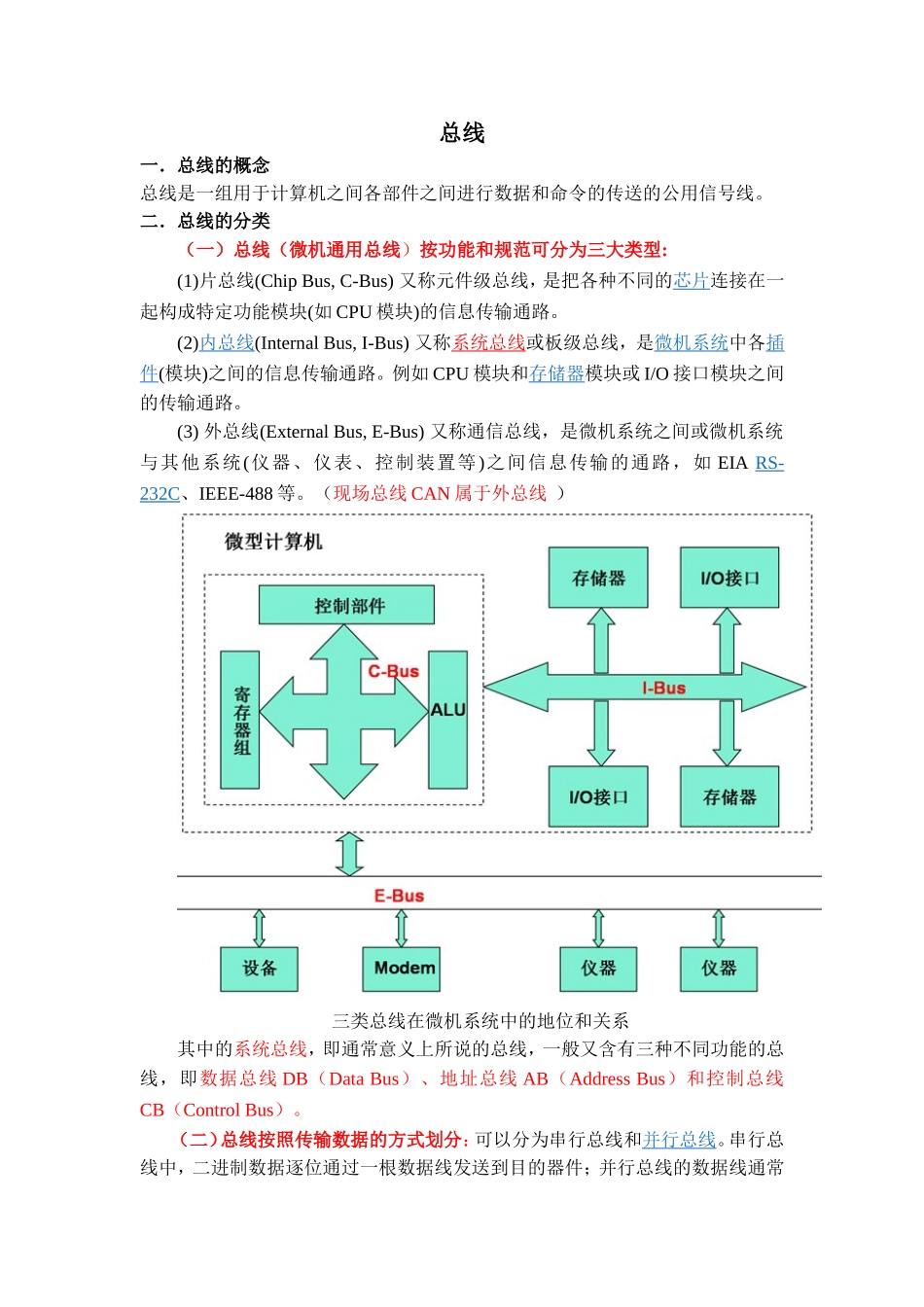

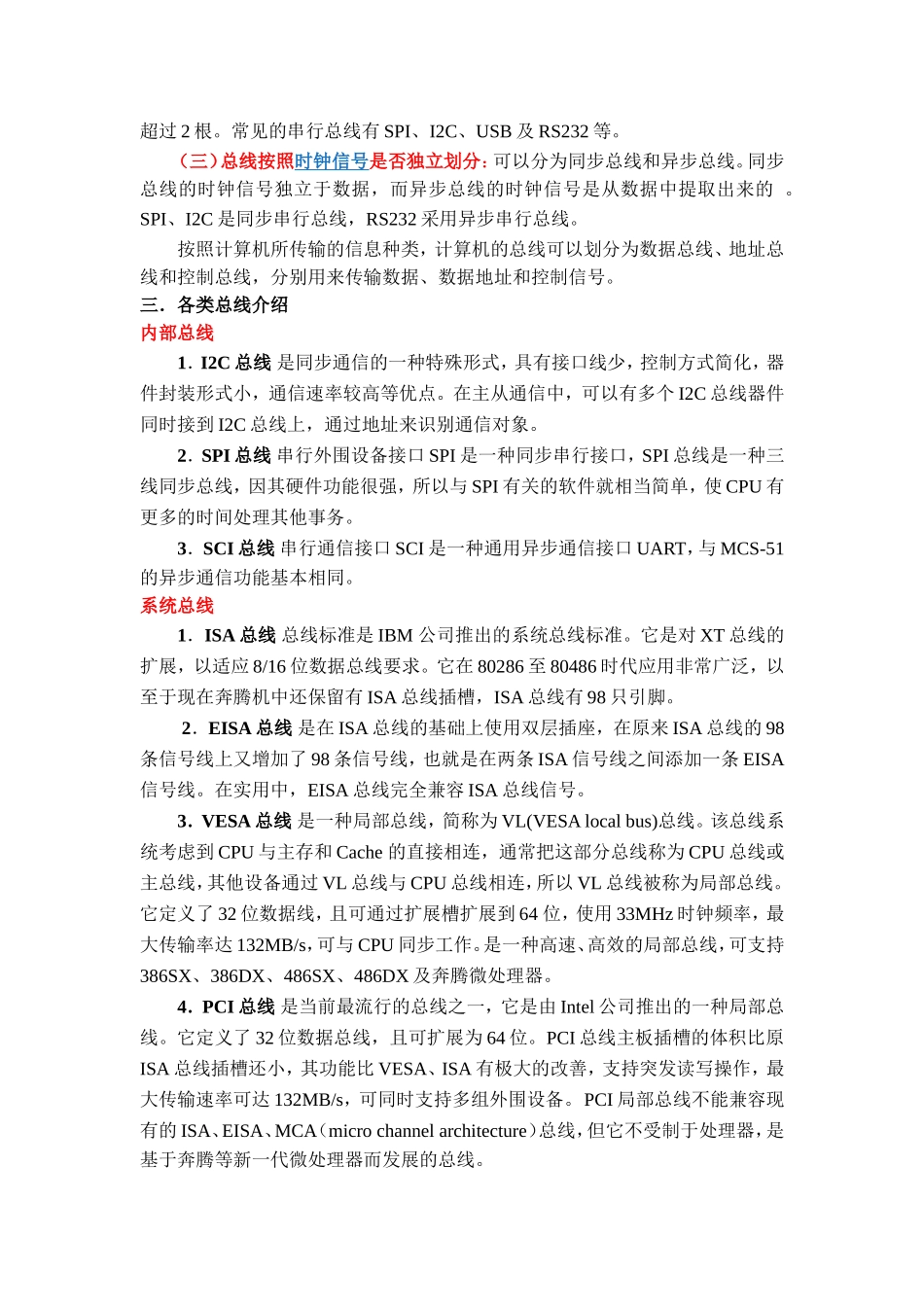

总线一．总线的概念总线是一组用于计算机之间各部件之间进行数据和命令的传送的公用信号线。二．总线的分类（一）总线（微机通用总线）按功能和规范可分为三大类型:(1)片总线(ChipBus,C-Bus)又称元件级总线，是把各种不同的芯片连接在一起构成特定功能模块(如CPU模块)的信息传输通路。(2)内总线(InternalBus,I-Bus)又称系统总线或板级总线，是微机系统中各插件(模块)之间的信息传输通路。例如CPU模块和存储器模块或I/O接口模块之间的传输通路。(3)外总线(ExternalBus,E-Bus)又称通信总线，是微机系统之间或微机系统与其他系统(仪器、仪表、控制装置等)之间信息传输的通路，如EIARS-232C、IEEE-488等。（现场总线CAN属于外总线）三类总线在微机系统中的地位和关系其中的系统总线，即通常意义上所说的总线，一般又含有三种不同功能的总线，即数据总线DB（DataBus）、地址总线AB（AddressBus）和控制总线CB（ControlBus）。（二）总线按照传输数据的方式划分：可以分为串行总线和并行总线。串行总线中，二进制数据逐位通过一根数据线发送到目的器件；并行总线的数据线通常超过2根。常见的串行总线有SPI、I2C、USB及RS232等。（三）总线按照时钟信号是否独立划分：可以分为同步总线和异步总线。同步总线的时钟信号独立于数据，而异步总线的时钟信号是从数据中提取出来的。SPI、I2C是同步串行总线，RS232采用异步串行总线。按照计算机所传输的信息种类，计算机的总线可以划分为数据总线、地址总线和控制总线，分别用来传输数据、数据地址和控制信号。三．各类总线介绍内部总线1．I2C总线是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。在主从通信中，可以有多个I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。2．SPI总线串行外围设备接口SPI是一种同步串行接口，SPI总线是一种三线同步总线，因其硬件功能很强，所以与SPI有关的软件就相当简单，使CPU有更多的时间处理其他事务。3．SCI总线串行通信接口SCI是一种通用异步通信接口UART，与MCS-51的异步通信功能基本相同。系统总线1．ISA总线总线标准是IBM公司推出的系统总线标准。它是对XT总线的扩展，以适应8/16位数据总线要求。它在80286至80486时代应用非常广泛，以至于现在奔腾机中还保留有ISA总线插槽，ISA总线有98只引脚。2．EISA总线是在ISA总线的基础上使用双层插座，在原来ISA总线的98条信号线上又增加了98条信号线，也就是在两条ISA信号线之间添加一条EISA信号线。在实用中，EISA总线完全兼容ISA总线信号。3．VESA总线是一种局部总线，简称为VL(VESAlocalbus)总线。该总线系统考虑到CPU与主存和Cache的直接相连，通常把这部分总线称为CPU总线或主总线，其他设备通过VL总线与CPU总线相连，所以VL总线被称为局部总线。它定义了32位数据线，且可通过扩展槽扩展到64位，使用33MHz时钟频率，最大传输率达132MB/s，可与CPU同步工作。是一种高速、高效的局部总线，可支持386SX、386DX、486SX、486DX及奔腾微处理器。4．PCI总线是当前最流行的总线之一，它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。PCI总线主板插槽的体积比原ISA总线插槽还小，其功能比VESA、ISA有极大的改善，支持突发读写操作，最大传输速率可达132MB/s，可同时支持多组外围设备。PCI局部总线不能兼容现有的ISA、EISA、MCA（microchannelarchitecture）总线，但它不受制于处理器，是基于奔腾等新一代微处理器而发展的总线。5．CompactPCI总线是当今第一个采用无源总线底板结构的PCI系统，是PCI总线的电气和软件标准加欧式卡的工业组装标准，是当今最新的一种工业计算机标准。CompactPCI是在原来PCI总线基础上改造而来，它利用PCI的优点，提供满足工业环境应用要求的高性能核心系统，同时还考虑充分利用传统的总线产品，如ISA、STD、VME或PC/104来扩充系统的I/O和其他功能。6.PC/104总线PC/104也是一种工业计算机总线标准。PC/104是一种专门为嵌入式控制而定义的工业控制总线，即IEEE-P996。7.VME总线VersaModuleEurocard由Motorola公司1981年推出的第一代32位工业开放标准总线...
