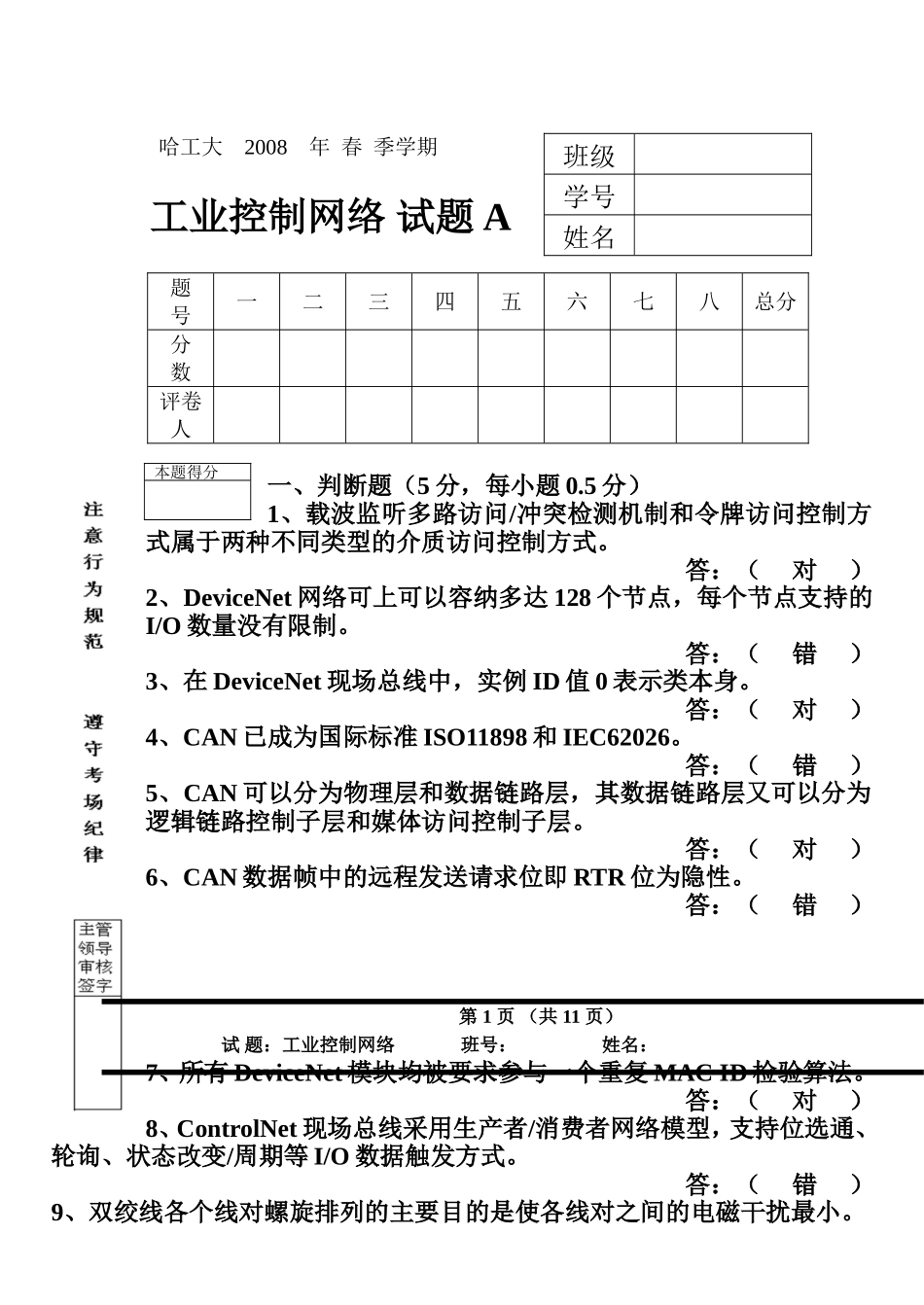

哈工大2008年春季学期工业控制网络试题A题号一二三四五六七八总分分数评卷人一、判断题（5分，每小题0.5分）1、载波监听多路访问/冲突检测机制和令牌访问控制方式属于两种不同类型的介质访问控制方式。答：（对）2、DeviceNet网络可上可以容纳多达128个节点，每个节点支持的I/O数量没有限制。答：（错）3、在DeviceNet现场总线中，实例ID值0表示类本身。答：（对）4、CAN已成为国际标准ISO11898和IEC62026。答：（错）5、CAN可以分为物理层和数据链路层，其数据链路层又可以分为逻辑链路控制子层和媒体访问控制子层。答：（对）6、CAN数据帧中的远程发送请求位即RTR位为隐性。答：（错）第1页（共11页）试题：工业控制网络班号：姓名：7、所有DeviceNet模块均被要求参与一个重复MACID检验算法。答：（对）8、ControlNet现场总线采用生产者/消费者网络模型，支持位选通、轮询、状态改变/周期等I/O数据触发方式。答：（错）9、双绞线各个线对螺旋排列的主要目的是使各线对之间的电磁干扰最小。班级学号姓名本题得分答：（对）10、OSI参考模型有6层，分别为物理层、数据链路层、网络层、传输层、会话层和应用层。答：（错）二、单选题（共10分，每题1分）1、CAN的正常位时间由同步段、传播时间段、相位缓冲段1和相位缓冲段2这4个时间段组成，1次采样时其采样点位于A.同步段的终点B.传播时间段的终点C.相位缓冲段1的终点D.相位缓冲段2的终点答：（C）2、下面哪个现场总线国际标准是关于低压开关设备和控制设备的国际标准？A.IEC61158B.IEC62026C.ISO11898D.ISO11519答：（B）3、在DeviceNet中，报文组被分为几组？A.2B.3C.4D.以上都不是答：（C）第2页（共11页）试题：工业控制网络班号：姓名：4、DeviceNet的网络速度为250kbps时，总线长度应为A.125mB.250mC.500mD.以上都不是答：（B）5、CAN总线定时寄存器1（BTR1）的BIT7位即SAM位为“1”时，总线被采样A.1次B.2次C.3次D.4次答：（C）6、DeviceNet位选通命令和响应报文可在一个主站与它的位选通从站间快速传送的I/O数据是A.任意量B.大量的C.少量的D.以上都不是答：（C）7、根据DeviceNet预定义主／从连接组的规定，若从站有状态改变事件要主动告知主站，使用的报文是A.组1报文IDDB.组1报文IDFC.组2报文ID2D.组2报文ID5答：（A）本题得分8、CAN总线中，若具有下列报文ID的4个标准格式数据帧争用总线，胜出的是A.11001000001B.11001000010C.11001100001D.11001101001答：（A）第3页（共11页）试题：工业控制网络班号：姓名：9、ISO11898对CAN总线典型电平规定如下：A.显性：VCAN–H＝VCAN–L＝2.5V，Vdiff=0V；隐性：VCAN–H＝3.5V，VCAN–L=1.5V，Vdiff=2V。B.隐性：VCAN–H＝VCAN–L＝2.5V，Vdiff=0V；显性：VCAN–H＝3.5V，VCAN–L=1.5V，Vdiff=2V。C.显性：VCAN–H＝1.75V，VCAN–L=3.25V，Vdiff=-1.5V；隐性：VCAN–H＝4V，VCAN–L＝1V，Vdiff=3V。D.隐性：VCAN–H＝1.75V，VCAN–L=3.25V，Vdiff=-1.5V；显性：VCAN–H＝4V，VCAN–L＝1V，Vdiff=3V。答：（B）10、下列选项中哪个不属于数字数据编码方式？A.单极性码B.非归零码C.归零码D.幅度键控数据编码答：（D）三、填空题（共20分，每空0.5分）1、在CAN总线中存在5种不同的错误类型，即位错误，填充错误，CRC错误，形式错误，应答错误。2、DeviceNet使用CAN的标识符区将报文分为不同的报文组，其显式报文使用CAN的数据场来传送DeviceNet所定义的信息，一个显式报文的报文体包含一个服务区和服务特有数据。3、常见的网络拓扑结构有星形、环形、总线形（其中1个可以是树形），网络中常见的传输介质有双绞线、同轴电缆、光纤/光缆/光导纤维电缆（或电话线、无线、卫星通信）。4、标准格式的CAN数据帧最短为44位，不计填充位最长为108位，总线长度最长可达_10_km，通信位速率最高可达1Mbps，报文标识符可达2032个，采用非破坏性逐位仲裁机制来解决总线访问冲突。第4页（共11页）本题得分试题：工业控制网络班号：姓名：5、国际标准IEC61158对现场总线的定义是：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。6、Co...
