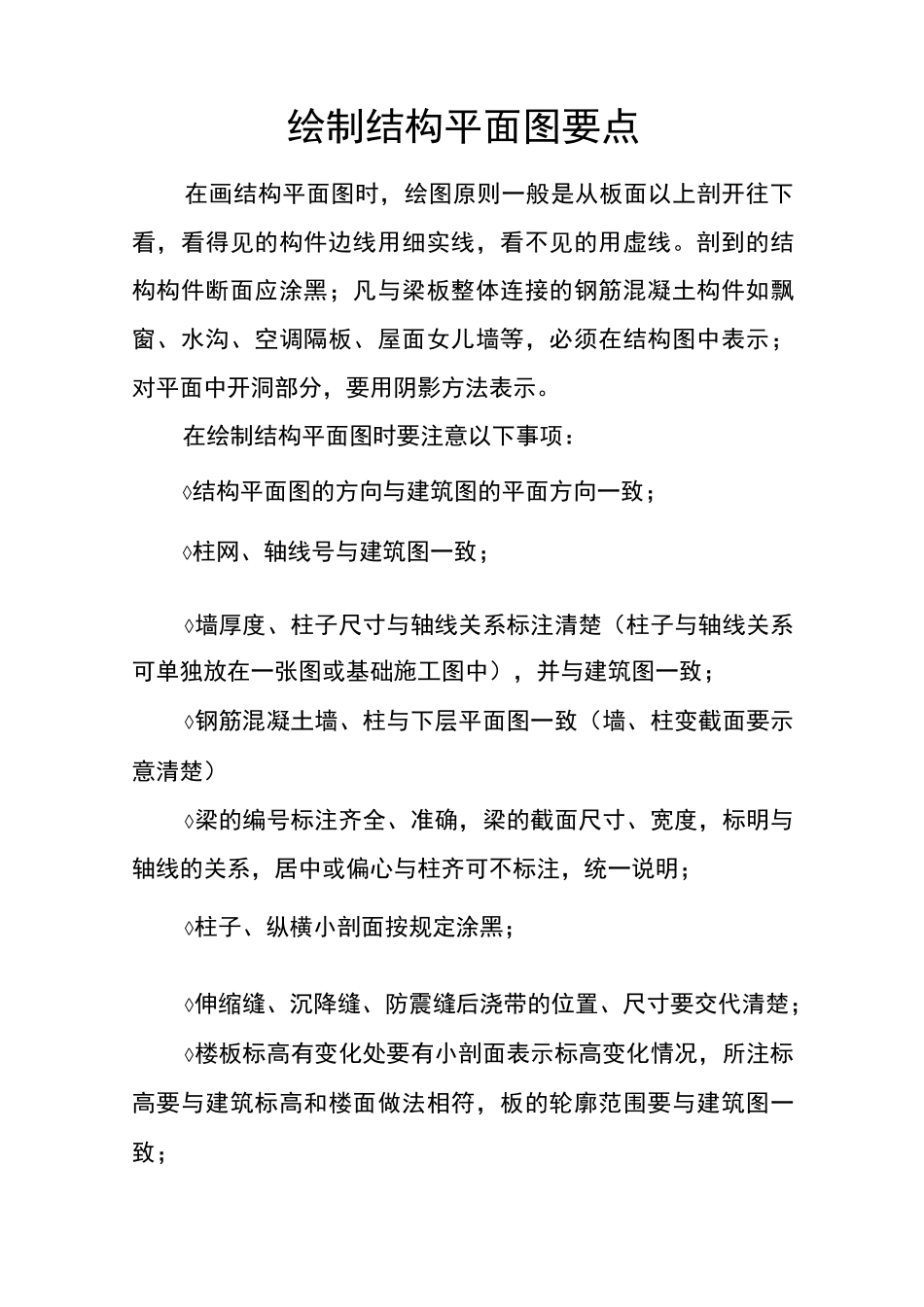

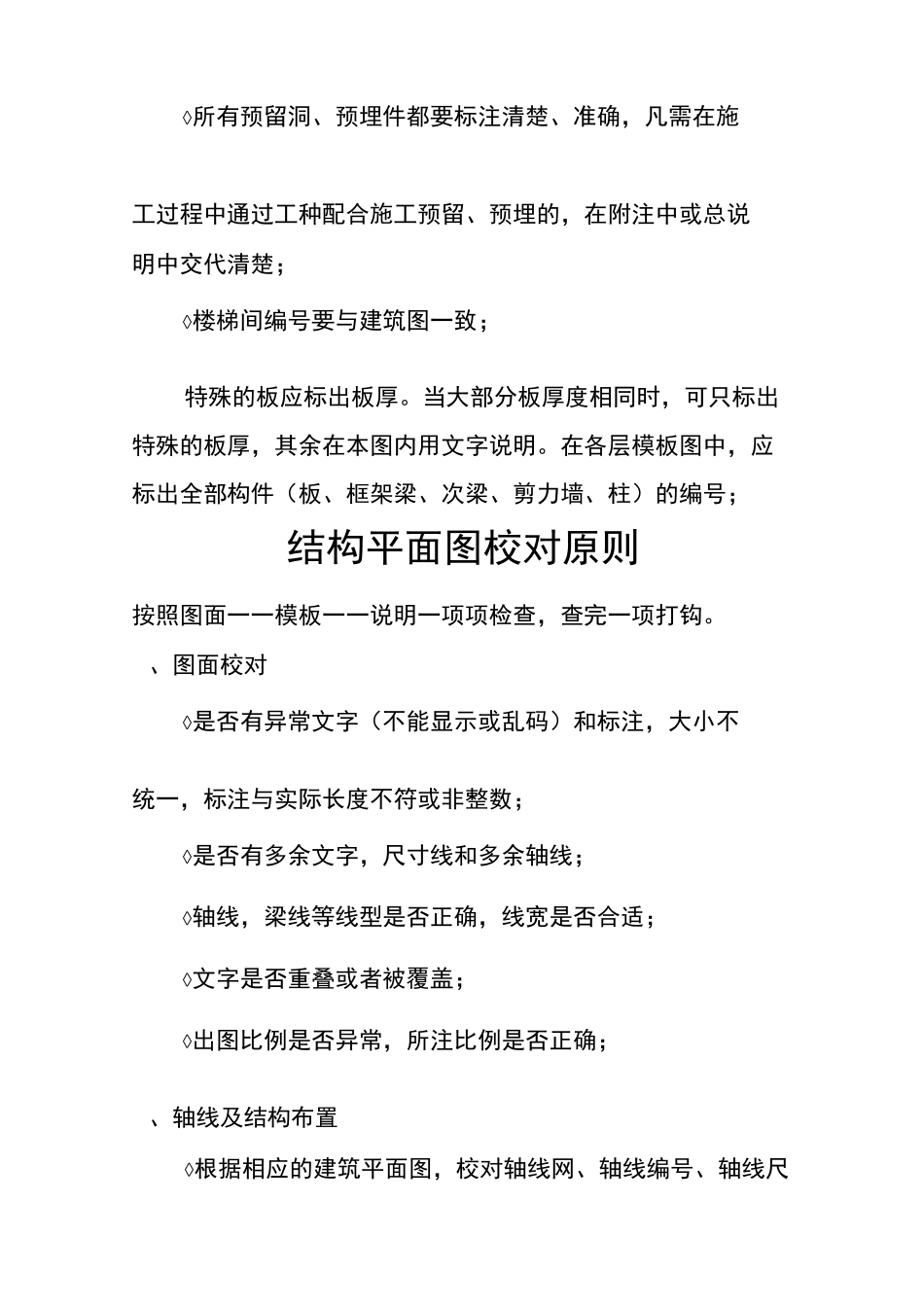

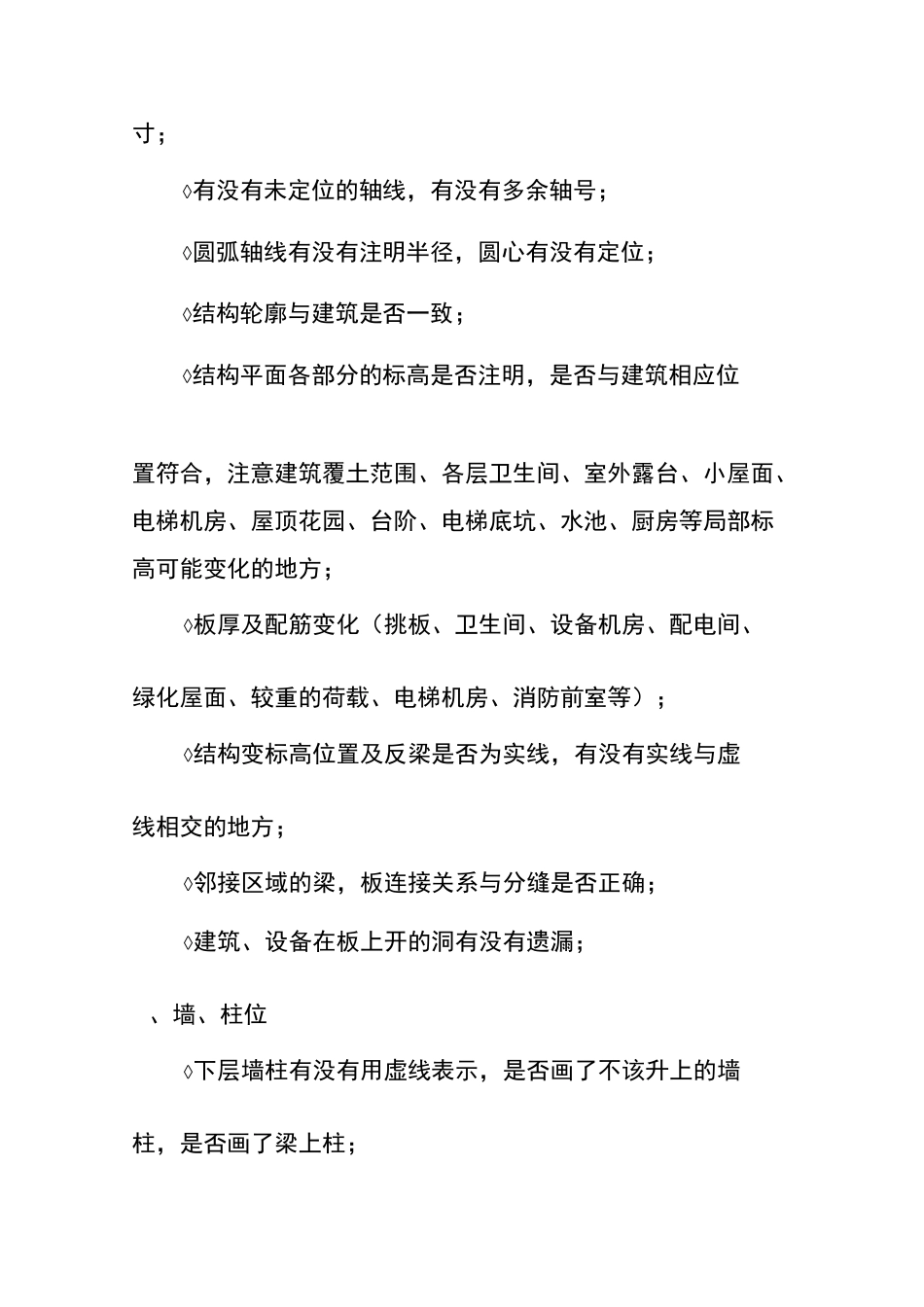

绘制结构平面图要点在画结构平面图时，绘图原则一般是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的结构构件断面应涂黑；凡与梁板整体连接的钢筋混凝土构件如飘窗、水沟、空调隔板、屋面女儿墙等，必须在结构图中表示；对平面中开洞部分，要用阴影方法表示。在绘制结构平面图时要注意以下事项：◊结构平面图的方向与建筑图的平面方向一致；◊柱网、轴线号与建筑图一致；◊墙厚度、柱子尺寸与轴线关系标注清楚（柱子与轴线关系可单独放在一张图或基础施工图中），并与建筑图一致；◊钢筋混凝土墙、柱与下层平面图一致（墙、柱变截面要示意清楚）◊梁的编号标注齐全、准确，梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心与柱齐可不标注，统一说明；◊柱子、纵横小剖面按规定涂黑；◊伸缩缝、沉降缝、防震缝后浇带的位置、尺寸要交代清楚；◊楼板标高有变化处要有小剖面表示标高变化情况，所注标高要与建筑标高和楼面做法相符，板的轮廓范围要与建筑图一致；◊所有预留洞、预埋件都要标注清楚、准确，凡需在施工过程中通过工种配合施工预留、预埋的，在附注中或总说明中交代清楚；◊楼梯间编号要与建筑图一致；特殊的板应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号；结构平面图校对原则按照图面一一模板一一说明一项项检查，查完一项打钩。、图面校对◊是否有异常文字（不能显示或乱码）和标注，大小不统一，标注与实际长度不符或非整数；◊是否有多余文字，尺寸线和多余轴线；◊轴线，梁线等线型是否正确，线宽是否合适；◊文字是否重叠或者被覆盖；◊出图比例是否异常，所注比例是否正确；、轴线及结构布置◊根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；◊有没有未定位的轴线，有没有多余轴号；◊圆弧轴线有没有注明半径，圆心有没有定位；◊结构轮廓与建筑是否一致；◊结构平面各部分的标高是否注明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台、小屋面、电梯机房、屋顶花园、台阶、电梯底坑、水池、厨房等局部标高可能变化的地方；◊板厚及配筋变化（挑板、卫生间、设备机房、配电间、绿化屋面、较重的荷载、电梯机房、消防前室等）；◊结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；◊邻接区域的梁，板连接关系与分缝是否正确；◊建筑、设备在板上开的洞有没有遗漏；、墙、柱位◊下层墙柱有没有用虚线表示，是否画了不该升上的墙柱，是否画了梁上柱；◊柱子到本层楼面标高结束时是否取消涂黑，涂黑代表柱子继续升上；◊墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用；◊建筑、设备在混凝土墙上开的洞有没有漏；◊注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求；、梁◊根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理；◊房屋周围梁是否等咼，注意其与建筑周圈墙的关系，是否需要挑板来搭建筑周围墙；建筑外圈梁高应满足建筑立面要求；◊逐条检查梁的定位、编号、尺寸和跨数；◊检查梁的截面尺寸及梁的相对标咼与建筑图洞口尺寸、洞顶标咼、节点详图等有无矛盾，梁咼宽是否异常，梁尺寸是否过大而影响建筑开门窗或楼梯间等；◊检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁；若有管道穿梁，应预埋套管，并应满足构造要求；◊对于住宅而言，一般情况下，客厅上方、房间内上方不应有梁，卫生间坐厕正下方不应有梁；客厅、主要房间墙上方不露梁，相邻房间无法避免的，应露在次要房间；按重要性次序分为：客厅、走廊、主卧、书房、次卧、厨卫间、储物间等；对于住宅，内部梁咼由计算确定，但不能影响门窗洞口高度；、楼电梯◊有没有注上编号；◊电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊筋；◊楼梯柱是否已表示，是否定位（楼梯柱如果未在详图定位需要在平面图中定位）；、开洞与井沟◊风井、水电井、烟道是否遗漏；◊洞的定位、大小与洞边加强处理；◊集水井、沟、天面排...
