哈工大机械设计-轴系部件设计VIP免费

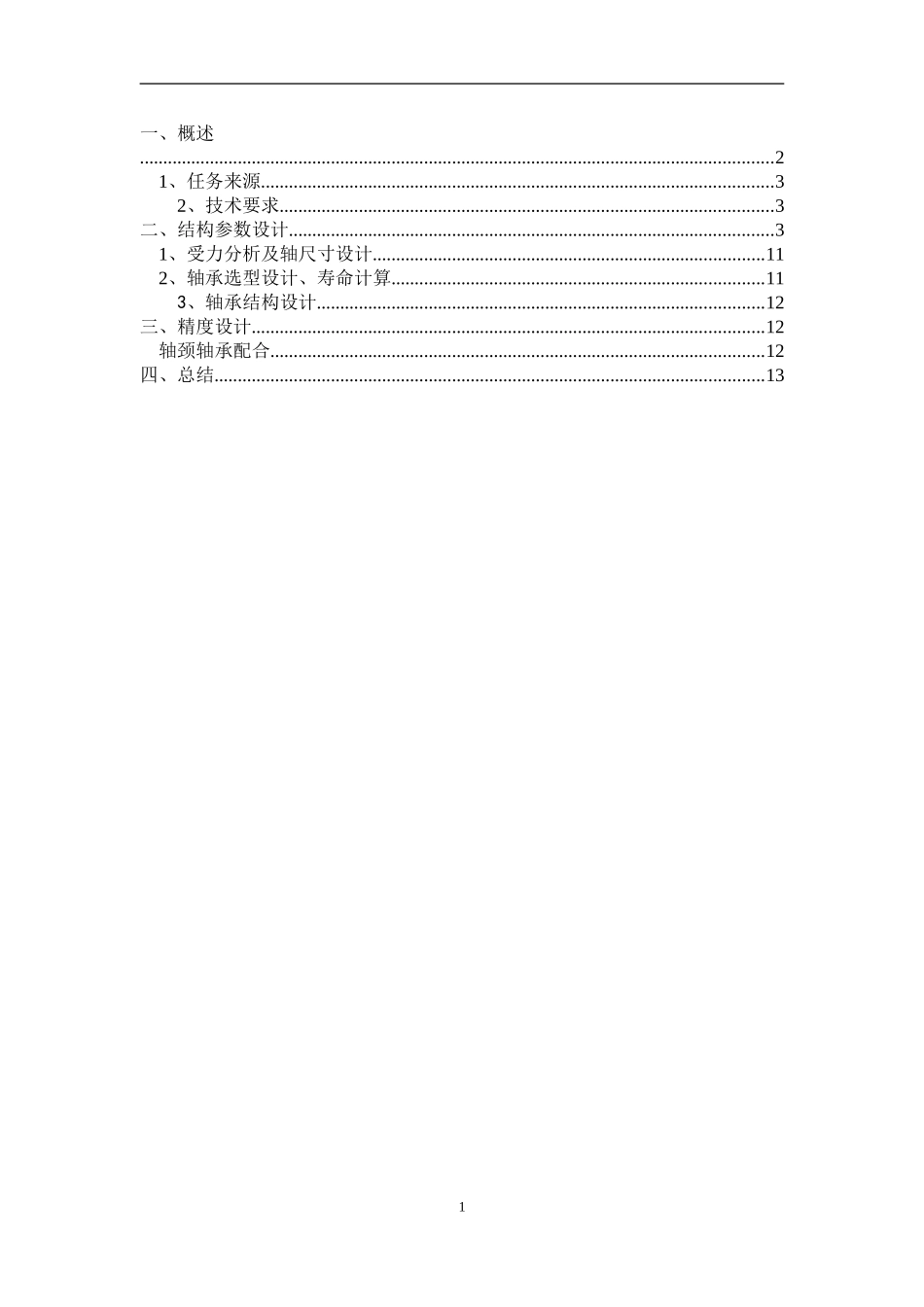

哈工大机械设计-轴系部件设计_第1页
1/15

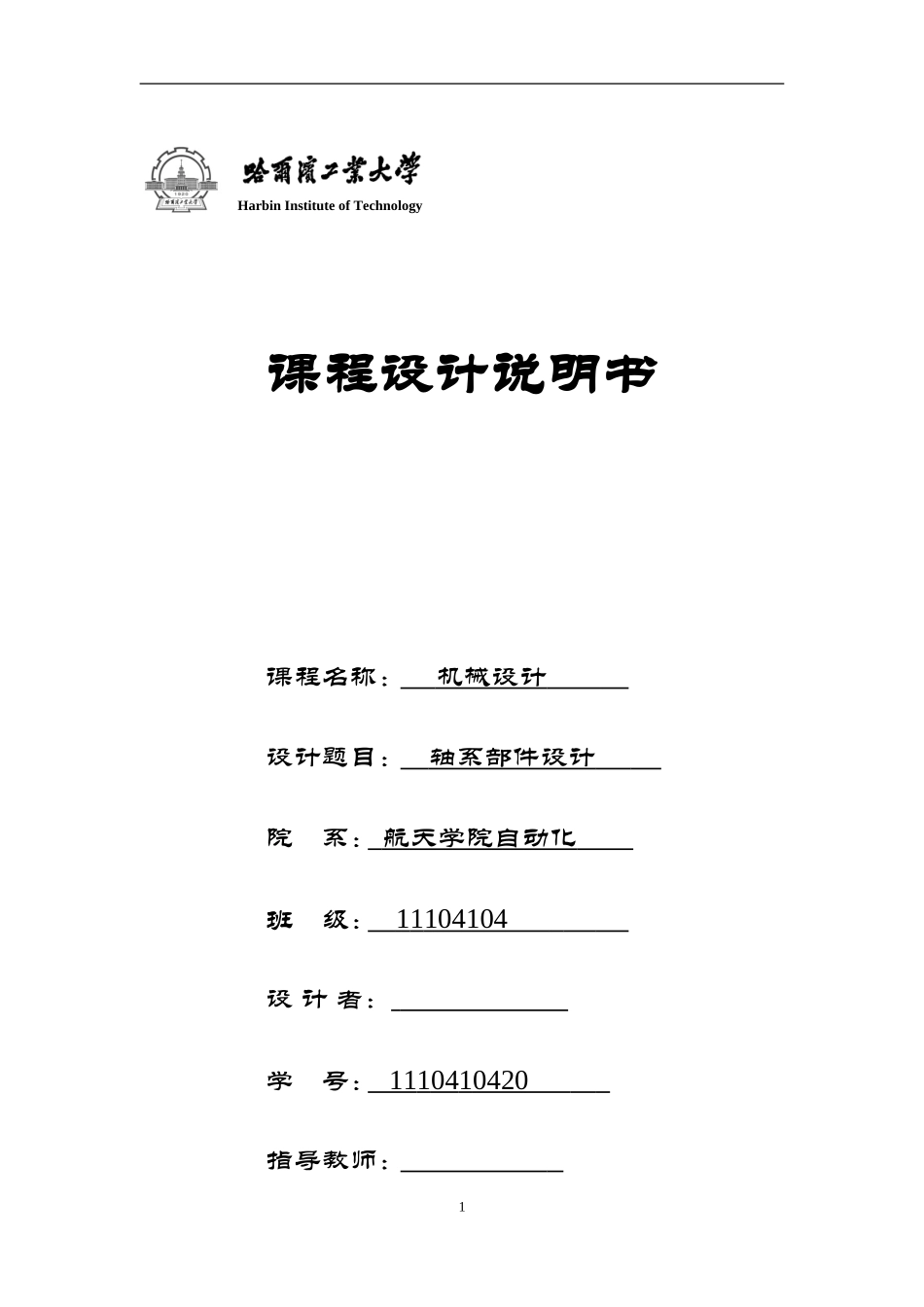

哈工大机械设计-轴系部件设计_第2页
2/15
哈工大机械设计-轴系部件设计_第3页
3/15
一、概述........................................................................................................................................21、任务来源..............................................................................................................32、技术要求..........................................................................................................3二、结构参数设计........................................................................................................31、受力分析及轴尺寸设计....................................................................................112、轴承选型设计、寿命计算................................................................................113、轴承结构设计................................................................................................12三、精度设计..............................................................................................................12轴颈轴承配合..........................................................................................................12四、总结......................................................................................................................131HarbinInstituteofTechnology课程设计说明书课程名称:机械设计设计题目:轴系部件设计院系:航天学院自动化班级:11104104设计者:学号:1110410420指导教师:1设计时间:2013年12月10日哈尔滨工业大学机械设计作业任务书一、概述1、任务来源:老师布置的大作业课题:轴系的组合结构设计。2、题目技术要求:一钢制圆轴,装有两胶带轮A和B,两轮有相同的直径D=360mm,重量为P=1KN,A轮上胶带的张力是水平方向的,B轮胶带的张力是垂直方向的,它们的大小如图所示。设圆轴的许用应力[]=80MPa,轴的转速n=960r/min,带轮宽b=60mm,寿命为50000小时。设计要求:1.按强度条件求轴所需要的最小直径;2.选择轴承的型号(按受力条件及寿命要求);3.按双支点单向固定的方法,设计轴承与轴的组合装配结构,画出装配图(3号图纸)4.从装配图中拆出轴,并画出轴的零件图(3号图纸)5.设计说明书1份1二、结构参数设计11选择材料,确定许用应力通过已知条件和查阅相关的设计手册得知,该传动机所传递的功率属于中小型功率。因此轴所承受的扭矩不大。故选45号钢,并进行调质处理。2按扭转强度估算轴径对于转轴,按扭转强度初算直径:其中——轴传递的功率,——轴的转速,r/minC——由许用扭转剪应力确定的系数。查表10.2得C=106~118,考虑轴端弯矩比转矩小,取C=106。由于考虑到轴的最小直径处要安装大带轮,会有键槽存在,故将其扩大5%,得,按标准GB2822-81的圆整后取。3设计轴的结构由于本设计中的轴需要安装带轮、齿轮、轴承等不同的零件,并且各处受力不同,因此,设计成阶梯轴形式,共分为六段。以下是轴段草图:13.1确定轴承部件机体的结构形式及主要尺寸为方便轴承部件的拆装,铸造机体采用剖分式结构,取机体的铸造壁厚,机体上轴承旁连接螺栓直径,装拆螺栓所需要的扳手空间,,故轴承座内壁至座孔外端面距离取3.2确定轴的轴向固定方式因为一级齿轮减速器输出轴的跨距不大,且工作温度不大,故轴的轴向固定采用两端固定方式。3.3选择滚动轴承的类型,并确定其润滑与密封方式因为轴不受轴向力的作用,故选用深沟球球轴承支撑。由齿轮结构设计中,小齿轮,,得分度圆直径,所以齿轮的线速度为齿轮转动时飞溅的润滑油不足于润滑轴承,故滚动轴承采用脂润滑。因为该减速器的工作环境清洁,脂润滑,密封处轴颈的线速度较低,故滚动轴承采用毡圈密封,并在轴上安置挡油板。3.4轴的结构设计在本题中有6个轴段的阶梯轴,轴的径向尺寸确定,以外伸轴颈为基础,1依次增加为,,,,,。根据轴承的类型和轴径,初选滚动轴承型号为6308,其基本尺寸为,,。因为轴承选用润滑脂,轴上安放挡油板,所...
