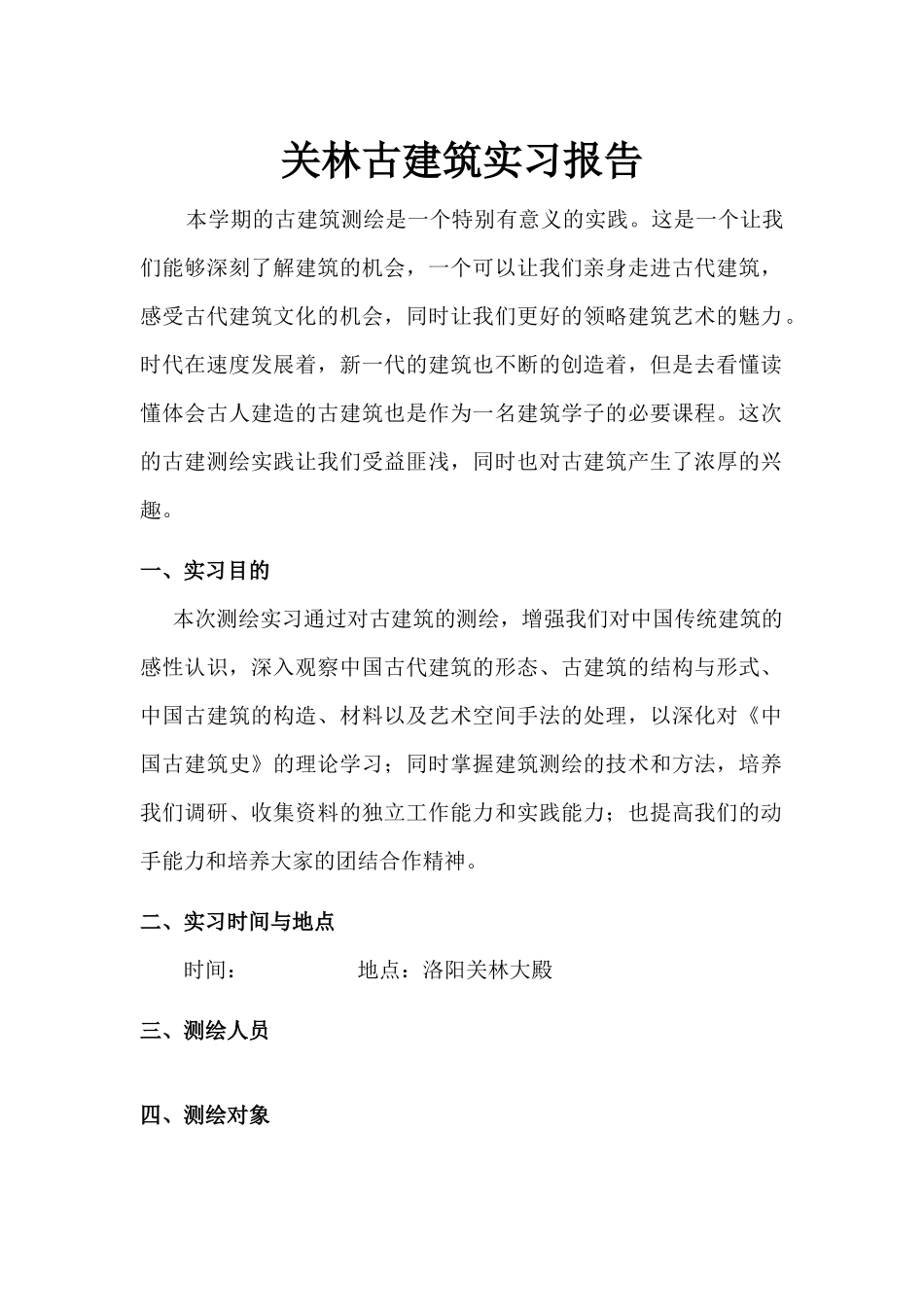

关林古建筑实习报告本学期的古建筑测绘是一个特别有意义的实践。这是一个让我们能够深刻了解建筑的机会，一个可以让我们亲身走进古代建筑，感受古代建筑文化的机会，同时让我们更好的领略建筑艺术的魅力。时代在速度发展着，新一代的建筑也不断的创造着，但是去看懂读懂体会古人建造的古建筑也是作为一名建筑学子的必要课程。这次的古建测绘实践让我们受益匪浅，同时也对古建筑产生了浓厚的兴趣。一、实习目的本次测绘实习通过对古建筑的测绘，增强我们对中国传统建筑的感性认识，深入观察中国古代建筑的形态、古建筑的结构与形式、中国古建筑的构造、材料以及艺术空间手法的处理，以深化对《中国古建筑史》的理论学习；同时掌握建筑测绘的技术和方法，培养我们调研、收集资料的独立工作能力和实践能力；也提高我们的动手能力和培养大家的团结合作精神。二、实习时间与地点时间：地点：洛阳关林大殿三、测绘人员四、测绘对象关林拜殿和大殿：拜殿为5开间卷棚顶明代建筑，是举行祭祀礼时谒拜的场所。殿中间有乾隆、慈禧亲书的匾联，西端竖立着高35米关羽大刀。大殿于拜殿相连，面阔7间，进深3间，高约20米，总面积700平方米，是关林最大的建筑。庑殿顶上，琉璃瓦覆盖，屋脊横立，六兽扬武，飞檐斗拱，朱柱盈围；四檐角饰以庞涓、韩信、罗成、周瑜四神将，悬以铁马金铃。店内暖阁三间，透雕花龙。正门两侧木雕有桃园三结义、三顾茅庐等13幅故事画。刻工精细，构图美妙五、测量工具50m皮尺、激光测距仪、5m钢卷尺、指北针六、测绘内容1、建筑的总平面。一般只需皮卷尺、钢卷尺、卡尺或软尺就可以测出所有单体建筑的平面图。测绘平面时最重要的是先确定轴线尺寸，之后单体建筑的一切控制尺寸都应以此为根据。确定轴线尺寸后，再依次确定台明、台阶、室内外地面铺装、山墙、门窗等的位置，平面图就确定了。2、建筑的正立面、侧立面。对于法式测绘，因为没有搭架，无法上到建筑物上用皮卷尺测量高度，所以这一类立面图都必须借助辅助工具进行测量。粗略测量时，我们可以仅借助竹竿和皮卷尺、铅垂球测出高度。但是要用做档案记录时，单层的建筑，如果有可利用的反射点就可以通过激光测距仪测出高度，如果没有反射点可以通过全站仪测出两点之间的高差就是建筑的高度。3、建筑的纵剖面、横剖面。测量方法与测绘立面图的原理一样。不同的是剖面图要更清晰地表达出各层之间的构造关系4、大样图。包括了各种砖雕、脊饰、梁架的斗拱等部分的大样。因为这类装饰构件的线条、图案都非常复杂，甚至是一些人物、花鸟、虫鱼图案，而按照测绘的要求是要一一表现在大样图中的，这往往是古建筑测绘中最耗时、难度最大的。在法式测绘中，最好的方法是借助数码相机拍下各个大样的正、侧、底面的照片，然后测出各个大样中重要的控制点的距离，通过比照数码照片绘出大样图。七、关林及大殿简介关羽被过去历代王朝尊为"武圣"，是民间信仰者"忠、勇、仁、义"之楷模。关林古庙会已有四百多年历史，前往关林朝圣之海内外游客络绎不绝。关林相传为埋葬三国时蜀将关羽首级的地方，前为祠庙，后为墓冢，位于河南省洛阳市老城南7公里的关林镇。关林北依隋唐故城，南临龙门石窟，西接洛龙大道，东依伊水清流，为海内外三大关庙之一，是我国唯一的冢、庙、林三祀合一的古代经典建筑。明万历年间始建庙、植松。清乾隆时又加以扩建，形成现今的规模。关林总面积约百亩左右，古柏苍郁，殿宇堂皇，隆冢巨碑，气象幽然，为洛阳市著名的古建筑及游览胜地。风格：关林的建筑规格是按照宫殿形式修建的，布局严谨壮观。庙前有戏台，中轴线建筑依次有大门、仪门、甬道、拜殿、大殿、二殿、三殿、石牌坊、林碑亭、关墓。中轴线两侧附以其他形式相同的对称建筑物。关林的主要建筑建于明万历二十年（1592年），其布局按帝王宫殿建筑而建呈“回”字形结构。舞楼、大门、仪门、平安殿、财神殿、春秋殿、关林（冢）为其南北向中轴线，其它建筑的布设皆沿此线左右对称，错落有致，体现我国古建文化的传统特点。关林大门为三门道五开间硬山式建筑，始建于乾隆五十六年。走近它的时候，镶嵌在大门上的81颗金钉闪耀眼前，威仪立至。在古代，...
