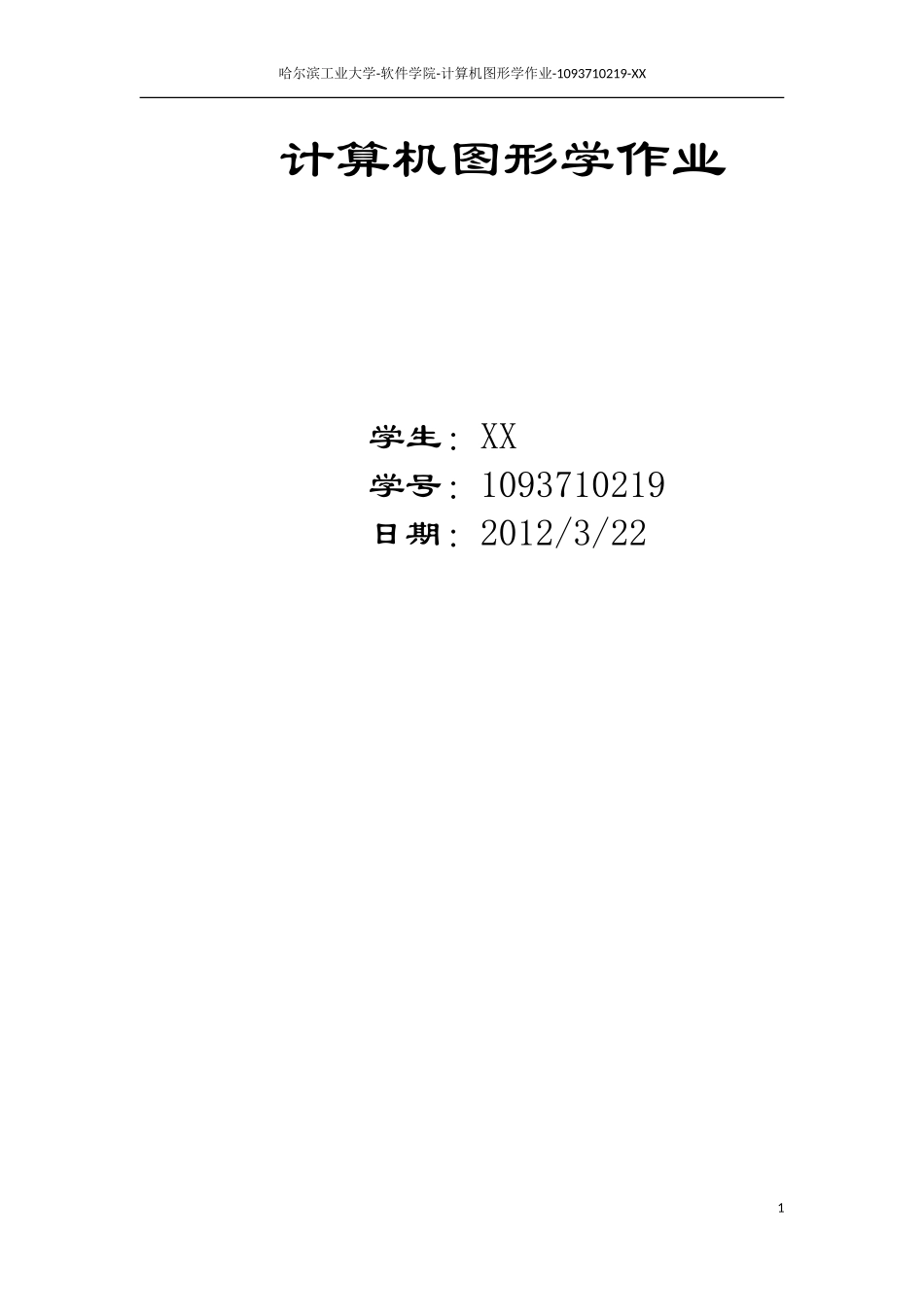

哈尔滨工业大学-软件学院-计算机图形学作业-1093710219-XX计算机图形学作业学生：XX学号：1093710219日期：2012/3/221哈尔滨工业大学-软件学院-计算机图形学作业-1093710219-XX作业1画1/8圆弧的算法描述（C语言实现）1.设置半径R202.初始化误差项d=1-R,X=0,Y=R;3.绘制点到八分之一圆弧4.D<0d=d+2X+3,X=X+1,Y=YD>0d=d+2(X-Y)+5,X=X+1,Y=Y-1;5.开始loop循环，条件X0.000001f){pt.x=(flaX+pt.x);pt.y=(flaY+pt.y);2哈尔滨工业大学-软件学院-计算机图形学作业-1093710219-XX//pt.x=flaDownUnit(pt.x,WIDTH/2);//pt.y=flaDownUnit(pt.y,HEIGHT/2);DrawPoint(pt);if(flaDis<0.001f)//误差项小于0的情况{flaDis=flaDis+2*flaX+3;}else{//误差项大于0的情况flaDis=flaDis+2*(flaX-flaY)+5;flaY=flaY-1;}flaX=flaX+1;printf("X:%10.2f,Y:%10.2f\n",flaX,flaY);betXY=flaY-flaX;}}递推过程中的X，Y坐标（如图1-1）图1-1效果图（图1-2）注：由于点阵的数太少，进行了放大效果。半径50的效果图如下：3哈尔滨工业大学-软件学院-计算机图形学作业-1093710219-XX图1-2作业2图中算法，从左到右分别是DDA、中点画法和Bresenham算法。算法精度比较从实现的效果分析，可知DDA的效果略微好于中点画法，而Bresenham算法误差较大。图2-14哈尔滨工业大学-软件学院-计算机图形学作业-1093710219-XX算法对时间的消耗比较从图2-2的两组数据可以看出，DDA的耗时较长（可能由于DDA进行了大量的浮点运算），中点算法在两组数据中都表现良好，并且耗时稳定（时间单位为微秒级）。Bresenham算法在我的实现中，两次数据差距较大，总体效果好于DDA，略逊于中点算法（所以个人觉得可能硬件实现应该会好得多）。图2-2总结在软实现上，中点算法要好于Bresenham和DDA算法，DDA由于算法的设计，误差小较小，可是导致了许多的浮点运算，所以比较耗时。5
