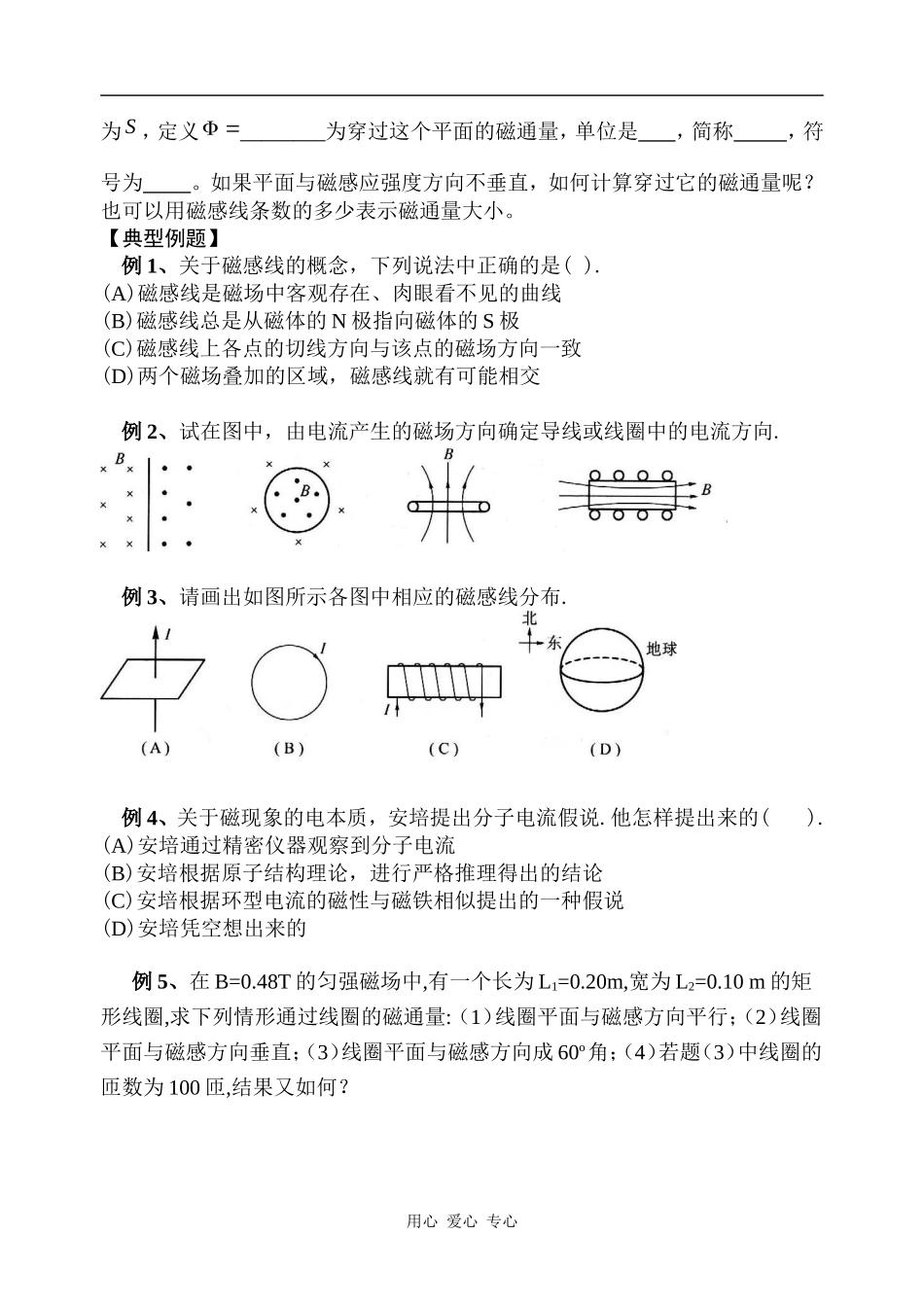

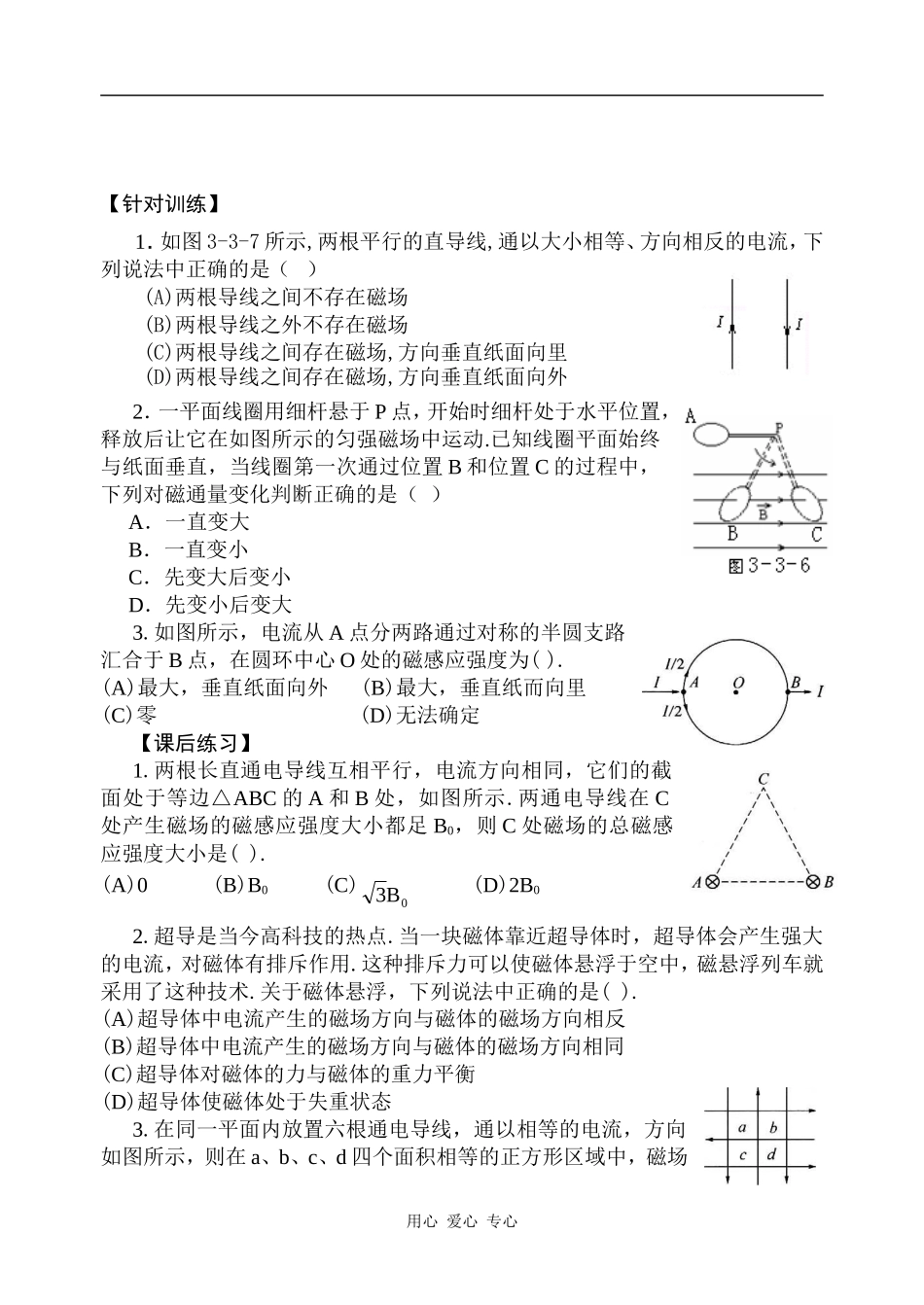

高二物理学案组编：审核：时间：3.3几种常见的磁场磁感线【学习目标】磁感线、安培定则、安培分子电流假说、匀强磁场、磁通量【重点难点】重点：磁感线、安培定则难点：、磁场叠加、安培分子电流假说【要点导学】1、描述电场用电场线，描述磁场用磁感线。对磁感线的认识：（1）假想的，不存在的（2）方向（3）强弱（4）闭合，磁体外由N→S；磁体内S→N（5）空间任意点不相交。画出条形磁铁周围的磁感线形状2、安培定则：3、几种常见的磁场的磁感线分布图①直线电流的磁场：通电直导线在周围产生的磁场是不均匀分布的，垂直于直导线方向，离直导线越远，磁场；反之越强．②环形电流的磁场③运动电荷的磁场：电流是由电荷的定向移动形成的，电流的磁场实质是运动电荷产生的．④地球磁场（试画）（不计磁偏角时）。⑤一对条形磁铁组成的磁场分布（如图）⑥匀强磁场4、安培的分子电流假说揭示了磁现象的________.假说认为:在分子、原子的内部存在着一种________电流，它的两侧相当于两个________，磁铁的磁场和电流的磁场一样，都是由________而产生的.根据现代物理学的知识，安培所说的分子电流就是原子内部________的运动而形成的.5、磁通量：在匀强磁场中，如果有一个与磁感应强度B垂直的平面，其面积用心爱心专心图3-1-4为S，定义________为穿过这个平面的磁通量，单位是，简称，符号为。如果平面与磁感应强度方向不垂直，如何计算穿过它的磁通量呢？也可以用磁感线条数的多少表示磁通量大小。【典型例题】例1、关于磁感线的概念，下列说法中正确的是().(A)磁感线是磁场中客观存在、肉眼看不见的曲线(B)磁感线总是从磁体的N极指向磁体的S极(C)磁感线上各点的切线方向与该点的磁场方向一致(D)两个磁场叠加的区域，磁感线就有可能相交例2、试在图中，由电流产生的磁场方向确定导线或线圈中的电流方向.例3、请画出如图所示各图中相应的磁感线分布.例4、关于磁现象的电本质，安培提出分子电流假说.他怎样提出来的().(A)安培通过精密仪器观察到分子电流(B)安培根据原子结构理论，进行严格推理得出的结论(C)安培根据环型电流的磁性与磁铁相似提出的一种假说(D)安培凭空想出来的例5、在B=0.48T的匀强磁场中,有一个长为L1=0.20m,宽为L2=0.10m的矩形线圈,求下列情形通过线圈的磁通量:（1）线圈平面与磁感方向平行；（2）线圈平面与磁感方向垂直；（3）线圈平面与磁感方向成60o角；（4）若题（3）中线圈的匝数为100匝,结果又如何？用心爱心专心【针对训练】1．如图3-3-7所示,两根平行的直导线,通以大小相等、方向相反的电流，下列说法中正确的是（）(A)两根导线之间不存在磁场(B)两根导线之外不存在磁场(C)两根导线之间存在磁场,方向垂直纸面向里(D)两根导线之间存在磁场,方向垂直纸面向外2．一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直，当线圈第一次通过位置B和位置C的过程中，下列对磁通量变化判断正确的是（）A．一直变大B．一直变小C．先变大后变小D．先变小后变大3.如图所示，电流从A点分两路通过对称的半圆支路汇合于B点，在圆环中心O处的磁感应强度为().(A)最大，垂直纸面向外(B)最大，垂直纸而向里(C)零(D)无法确定【课后练习】1.两根长直通电导线互相平行，电流方向相同，它们的截面处于等边△ABC的A和B处，如图所示.两通电导线在C处产生磁场的磁感应强度大小都足B0，则C处磁场的总磁感应强度大小是().(A)0(B)B0(C)0B3(D)2B02.超导是当今高科技的热点.当一块磁体靠近超导体时，超导体会产生强大的电流，对磁体有排斥作用.这种排斥力可以使磁体悬浮于空中，磁悬浮列车就采用了这种技术.关于磁体悬浮，下列说法中正确的是().(A)超导体中电流产生的磁场方向与磁体的磁场方向相反(B)超导体中电流产生的磁场方向与磁体的磁场方向相同(C)超导体对磁体的力与磁体的重力平衡(D)超导体使磁体处于失重状态3.在同一平面内放置六根通电导线，通以相等的电流，方向如图所示，则在a、b、c、d四个面积相等的正方形区域中，磁场用心爱心专心最强且磁感线指向纸外的区域是().(A)a区(B)b区(C)c区(D)d区★4.一束带电粒子...
