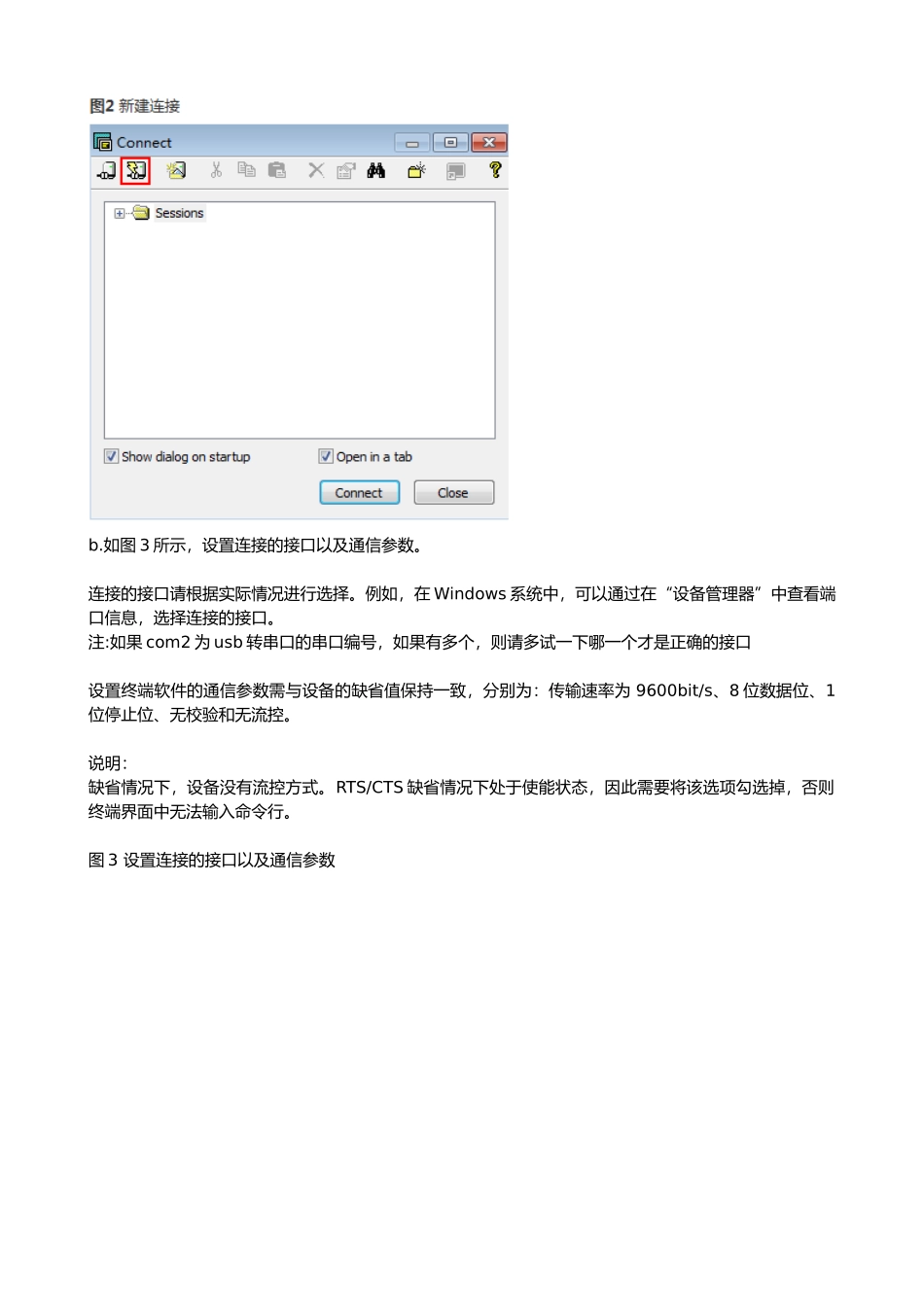

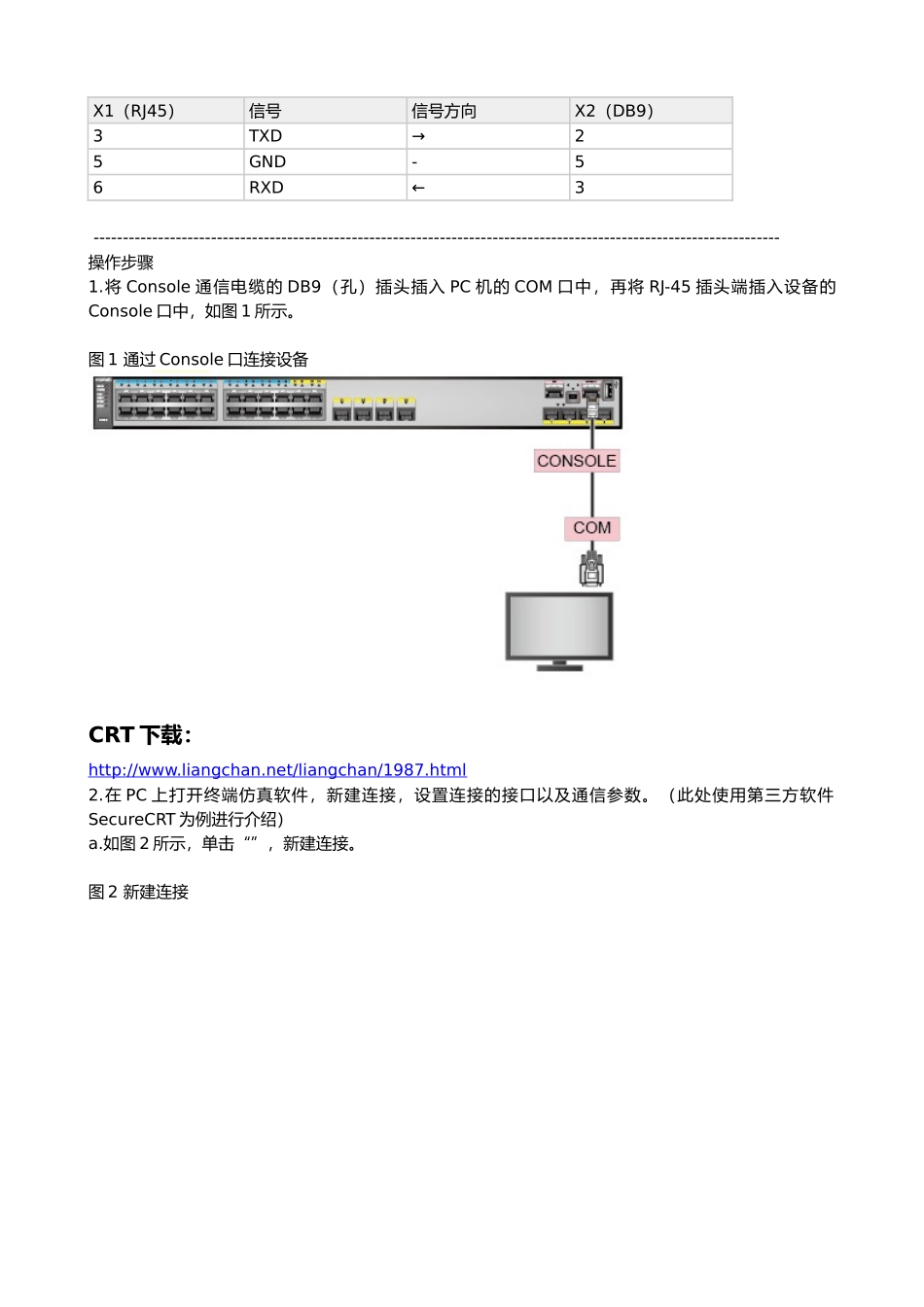

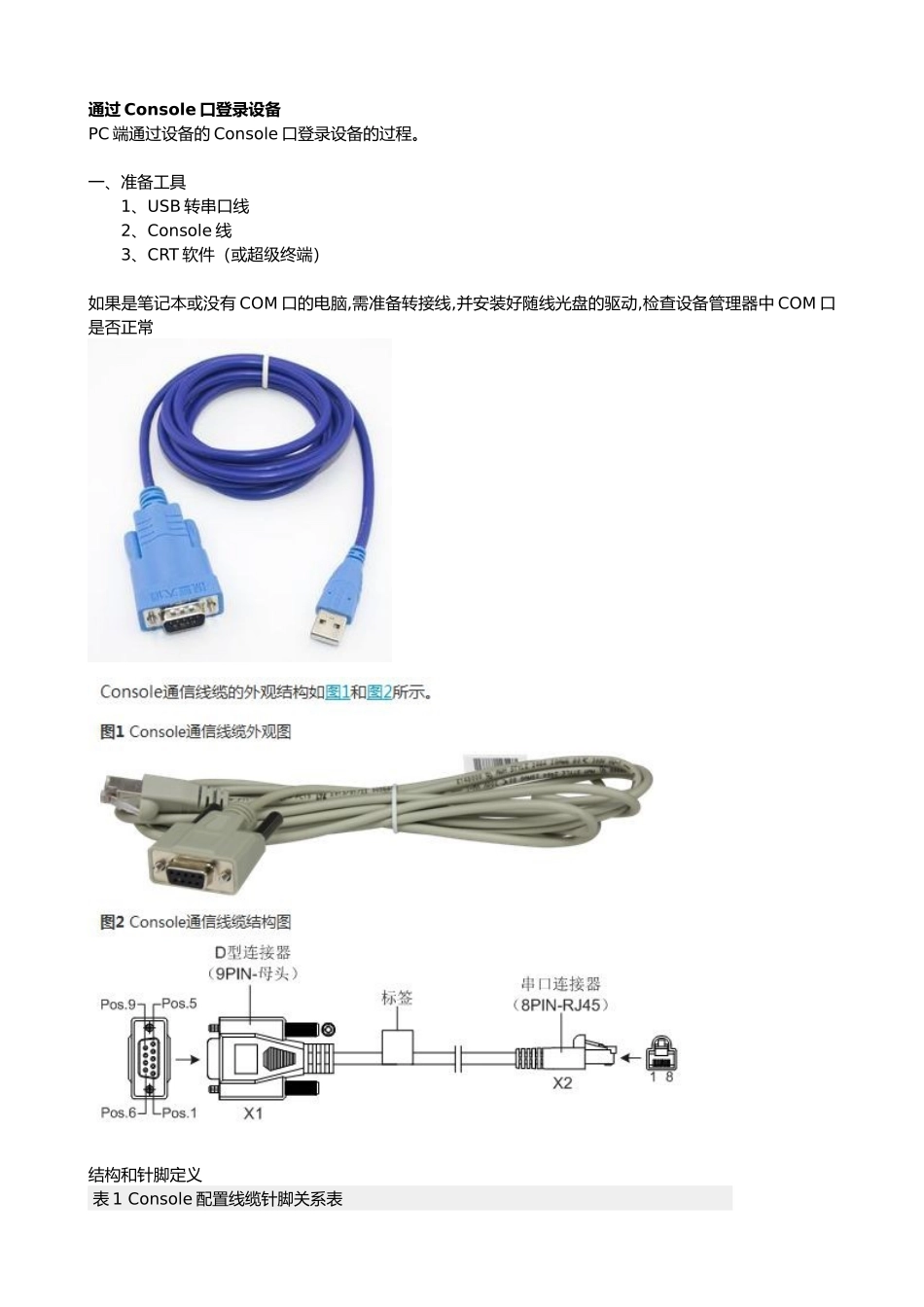

通过Console口登录设备PC端通过设备的Console口登录设备的过程。一、准备工具1、USB转串口线2、Console线3、CRT软件（或超级终端）如果是笔记本或没有COM口的电脑,需准备转接线,并安装好随线光盘的驱动,检查设备管理器中COM口是否正常结构和针脚定义表1Console配置线缆针脚关系表X1（RJ45）信号信号方向X2（DB9）3TXD→25GND-56RXD←3---------------------------------------------------------------------------------------------------------------------操作步骤1.将Console通信电缆的DB9（孔）插头插入PC机的COM口中，再将RJ-45插头端插入设备的Console口中，如图1所示。图1通过Console口连接设备CRT下载：http://www.liangchan.net/liangchan/1987.html2.在PC上打开终端仿真软件，新建连接，设置连接的接口以及通信参数。（此处使用第三方软件SecureCRT为例进行介绍）a.如图2所示，单击“”，新建连接。图2新建连接b.如图3所示，设置连接的接口以及通信参数。连接的接口请根据实际情况进行选择。例如，在Windows系统中，可以通过在“设备管理器”中查看端口信息，选择连接的接口。注:如果com2为usb转串口的串口编号，如果有多个，则请多试一下哪一个才是正确的接口设置终端软件的通信参数需与设备的缺省值保持一致，分别为：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控。说明：缺省情况下，设备没有流控方式。RTS/CTS缺省情况下处于使能状态，因此需要将该选项勾选掉，否则终端界面中无法输入命令行。图3设置连接的接口以及通信参数点击链接即可链接上设备：3.单击“Connect”，直至系统出现如下显示，提示用户输入密码。登录时没有缺省密码，需要输入用户之前配置的登录密码。（AAA认证时，提示输入用户名和密码，以下显示信息仅为示意）进入设备后，用户可以键入命令，对设备进行配置，需要帮助可以随时键入“?”。RouterA的Console口与用户侧主机PC相连。忘记Console密码后可以通过BootROM登录设备。适用于V200R003C00及更高版本、所有形态的路由器。图1忘记Console密码后如何通过BootROM登录设备组网图1.通过Console口连接路由器。说明：执行步骤时，请保持串口用户在线，防止串口用户中途退出。2.重启路由器，在路由器出现以下提示信息时按Ctrl+B，进入BootROM菜单。BIOSCreationDate:Nov102011,14:41:12DDRDRAMinit:OKStartMemoryTest?('t'or'T'istest):skipCopyingData:DoneUncompressing:DoneUSB2HostStackInitialized.USBHubDriverInitializedUSBDWindRiverSystems,Inc.562InitializedOcteonHostControllerInitialize......Done.3.PressCtrl+Btobreakautostartup...3说明：按下Ctrl+B后，用户需要输入初始密码（V200R005C00之前的版本：huawei，V200R005C00及V200R005C00之后的版本：Admin@huawei）才可以进入BootROM菜单。4.进入BootROM菜单后，选择第7项，进入PasswordManager菜单。MainMenu1.DefaultStartup2.SerialMenu3.NetworkMenu4.StartupSelect5.FileManager6.Reboot7.PasswordManagerEnteryourchoice(1-6):75.选择第2项，清除Console登录密码。PassWordMenu1.Modifythemenupassword2.Cleartheconsoleloginpassword0.ReturnEnteryourchoice(0-1):2CleartheconsoleloginpasswordSucceed!PassWordMenu1.Modifythemenupassword2.Cleartheconsoleloginpassword0.ReturnEnteryourchoice(0-1):06.选择第1项，继续启动，即可登录设备。MainMenu1.DefaultStartup2.SerialMenu3.NetworkMenu4.StartupSelect5.FileManager6.Reboot7.PasswordManagerEnteryourchoice(1-6):1AR的密码配置方法如下：1.通过其他方式（例如Console）登录设备。2.修改用户密码。以用户名为“huawei”，密码配置为“huawei@123”为例。sys[Huawei]aaa[Huawei-aaa]local-userhuaweipasswordirreversible-“huawei”以实际帐户为准，一般为“admin““huawei@123”以实际密码为准，一般为”admin@123”cipherhuawei@123
