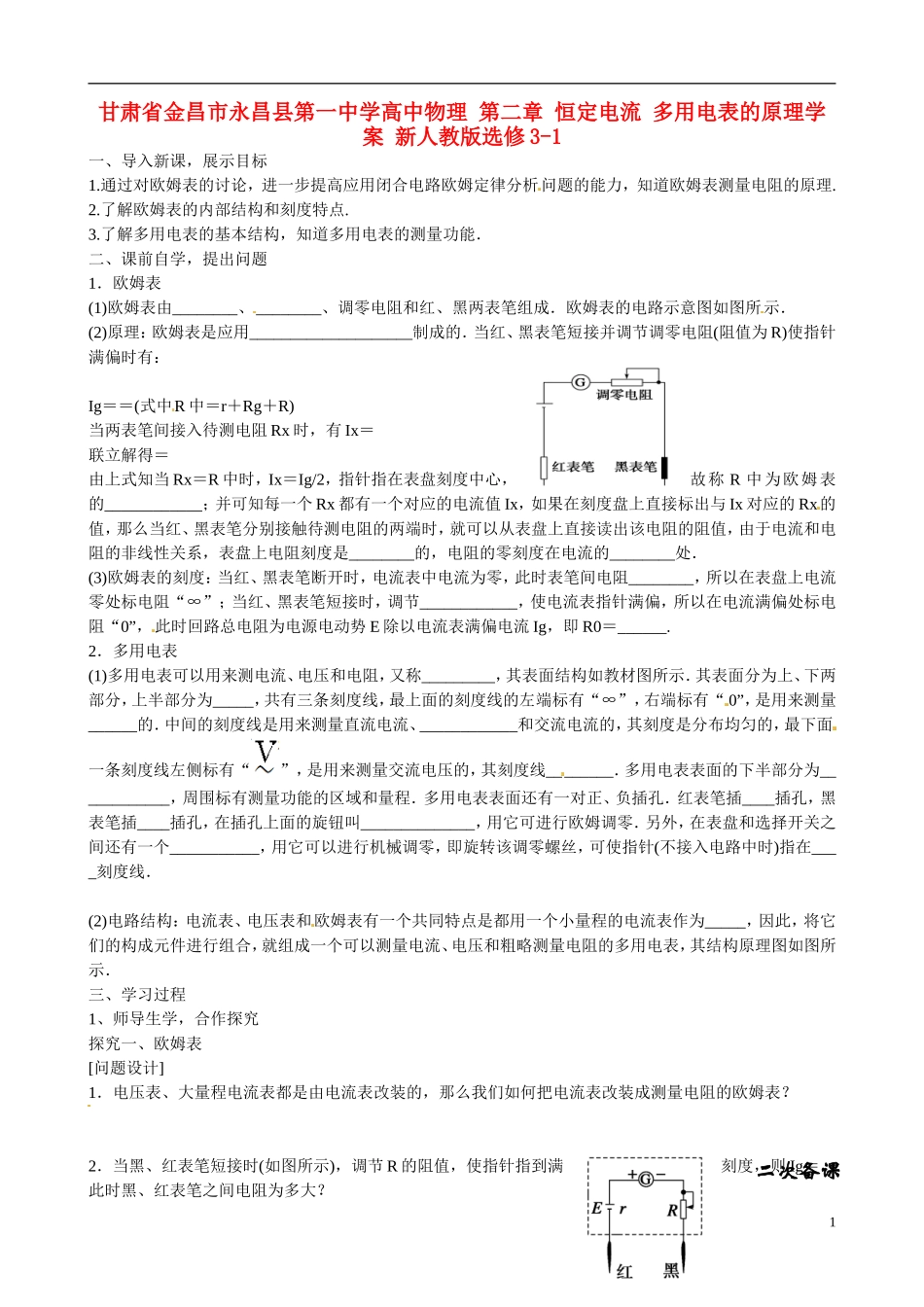

甘肃省金昌市永昌县第一中学高中物理第二章恒定电流多用电表的原理学案新人教版选修3-1一、导入新课，展示目标1.通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理.2.了解欧姆表的内部结构和刻度特点.3.了解多用电表的基本结构，知道多用电表的测量功能．二、课前自学，提出问题1．欧姆表(1)欧姆表由________、________、调零电阻和红、黑两表笔组成．欧姆表的电路示意图如图所示．(2)原理：欧姆表是应用____________________制成的．当红、黑表笔短接并调节调零电阻(阻值为R)使指针满偏时有：Ig＝＝(式中R中＝r＋Rg＋R)当两表笔间接入待测电阻Rx时，有Ix＝联立解得＝由上式知当Rx＝R中时，Ix＝Ig/2，指针指在表盘刻度中心，故称R中为欧姆表的____________；并可知每一个Rx都有一个对应的电流值Ix，如果在刻度盘上直接标出与Ix对应的Rx的值，那么当红、黑表笔分别接触待测电阻的两端时，就可以从表盘上直接读出该电阻的阻值，由于电流和电阻的非线性关系，表盘上电阻刻度是________的，电阻的零刻度在电流的________处．(3)欧姆表的刻度：当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻________，所以在表盘上电流零处标电阻“∞”；当红、黑表笔短接时，调节____________，使电流表指针满偏，所以在电流满偏处标电阻“0”，此时回路总电阻为电源电动势E除以电流表满偏电流Ig，即R0＝______.2．多用电表(1)多用电表可以用来测电流、电压和电阻，又称_________，其表面结构如教材图所示．其表面分为上、下两部分，上半部分为_____，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用来测量______的．中间的刻度线是用来测量直流电流、____________和交流电流的，其刻度是分布均匀的，最下面一条刻度线左侧标有“”，是用来测量交流电压的，其刻度线________．多用电表表面的下半部分为____________，周围标有测量功能的区域和量程．多用电表表面还有一对正、负插孔．红表笔插____插孔，黑表笔插____插孔，在插孔上面的旋钮叫______________，用它可进行欧姆调零．另外，在表盘和选择开关之间还有一个___________，用它可以进行机械调零，即旋转该调零螺丝，可使指针(不接入电路中时)指在____刻度线．(2)电路结构：电流表、电压表和欧姆表有一个共同特点是都用一个小量程的电流表作为_____，因此，将它们的构成元件进行组合，就组成一个可以测量电流、电压和粗略测量电阻的多用电表，其结构原理图如图所示．三、学习过程1、师导生学，合作探究探究一、欧姆表[问题设计]1．电压表、大量程电流表都是由电流表改装的，那么我们如何把电流表改装成测量电阻的欧姆表？2．当黑、红表笔短接时(如图所示)，调节R的阻值，使指针指到满刻度，则Ig＝，此时黑、红表笔之间电阻为多大？1二次备课3．当黑、红表笔不接触时，电路中无电流，指针不偏转，即指向电流表的零点．此时，黑、红表笔之间电阻为多大？[要点提炼]1．欧姆表是根据________________原理制成的．2．I与Rx不成比例，欧姆表的刻度________．3．欧姆表的电阻零刻度是电流最大刻度处，在刻度盘最右侧Ig处，而欧姆表电阻“∞”刻度是电流零刻度处，所以欧姆表偏角越大，表明被测电阻越小．4．当欧姆表指针指向表盘中央时，有Ig＝，解得Rx＝Rg＋r＋R＝R内，即当指针半偏时，表盘的中值电阻R中＝R内．二、多用电表[问题设计]如图所示的多量程多用电表的电路示意图，当开关S分别和1、2、3、4、5、6六个位置接触时，分别起到什么作用？2、互动交流，突破疑难例1如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为()A．4RB．5RC．10RD．16R例2如图所示为一可供使用的多用电表，S为选择开关，Q为欧姆调零旋钮．现在要用它测量两个电阻的阻值(图中未画电阻)，阻值分别约为R1＝60Ω，R2＝470kΩ.下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理...
