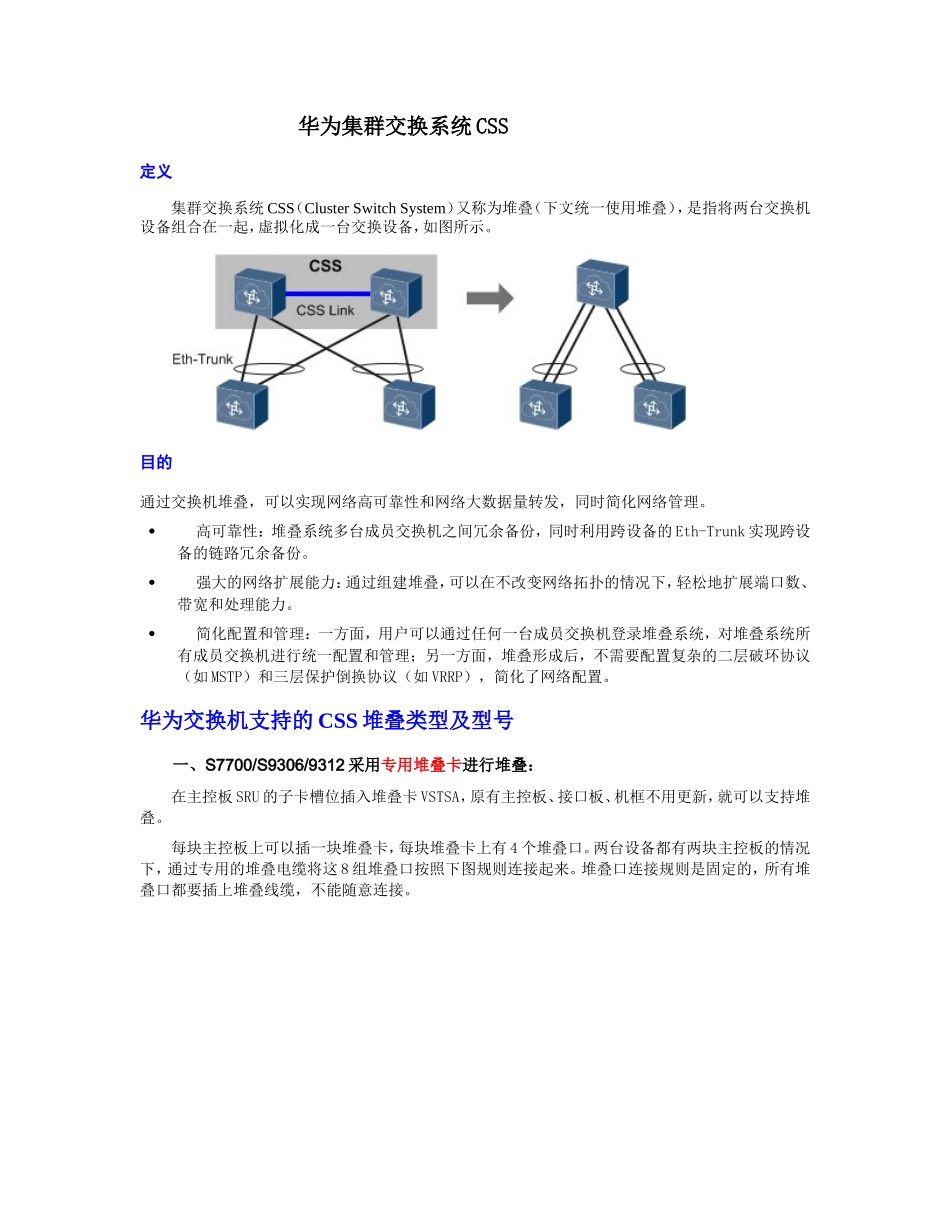

华为集群CSS原理_第1页
1/18
华为集群CSS原理_第2页
2/18
华为集群CSS原理_第3页
3/18
华为集群交换系统CSS定义集群交换系统CSS(ClusterSwitchSystem)又称为堆叠(下文统一使用堆叠),是指将两台交换机设备组合在一起,虚拟化成一台交换设备,如图所示。目的通过交换机堆叠,可以实现网络高可靠性和网络大数据量转发,同时简化网络管理。高可靠性:堆叠系统多台成员交换机之间冗余备份,同时利用跨设备的Eth-Trunk实现跨设备的链路冗余备份。强大的网络扩展能力:通过组建堆叠,可以在不改变网络拓扑的情况下,轻松地扩展端口数、带宽和处理能力。简化配置和管理:一方面,用户可以通过任何一台成员交换机登录堆叠系统,对堆叠系统所有成员交换机进行统一配置和管理;另一方面,堆叠形成后,不需要配置复杂的二层破环协议(如MSTP)和三层保护倒换协议(如VRRP),简化了网络配置。华为交换机支持的CSS堆叠类型及型号一、S7700/S9306/9312采用专用堆叠卡进行堆叠:在主控板SRU的子卡槽位插入堆叠卡VSTSA,原有主控板、接口板、机框不用更新,就可以支持堆叠。每块主控板上可以插一块堆叠卡,每块堆叠卡上有4个堆叠口。两台设备都有两块主控板的情况下,通过专用的堆叠电缆将这8组堆叠口按照下图规则连接起来。堆叠口连接规则是固定的,所有堆叠口都要插上堆叠线缆,不能随意连接。二、S9706/9712/12800(无堆叠卡)采用主控板SRU上SIP端口和业务板上的10G端口进行堆叠:堆叠的连接链路分为两部分:管理链路和转发链路。管理链路负责堆叠系统管理及维护报文的转发;转发链路负责堆叠系统跨设备业务数据报文的转发。如图所示,根据管理链路连接方式的不同,堆叠的连接方式可以分为两种:主控板直连方式和业务板直连方式。在主控板直连方式中,堆叠的管理链路通过主控板上的SIP(SystemInter-ConnectPort)端口相连,转发链路通过业务板上的普通业务口相连。在业务板直连方式中,堆叠的管理链路与转发链路合一,全部通过业务板上的普通业务口相连,无需连接SIP口。说明:V100R001C00版本仅支持主控板直连方式。在非远距离堆叠情况下,建议用户采用主控板直连方式,使管理链路和转发链路隔离,增加可靠性;在远距离堆叠情况下,连线成本较高,可以使用业务板直连方式。1.SIP口连接方式介绍SIP口位于设备的主控板上,每块主控板有两个SIP口,如图所示。SIP口是由GE电接口和GE光接口组成的Combo接口,不需要进行任何配置,可以即插即用。缺省情况下,Combo接口以时间作为优先级,即哪个接口先插入线缆就选择使用哪个接口,如果两个接口同时插入线缆,则优先选择光接口。在每台设备都配备了双主控的情况下,建议SIP口采用如下方式连接:说明:两台交换机之间至少需要连接一个SIP口。一台交换机上的SIP口只可以与另一台交换机相连,不可以与本交换机互连。2.业务口连接方式介绍堆叠端口中的堆叠物理成员端口可以分布在一块或两块业务板上。一个堆叠端口中最多可以加入16个成员端口,以提高链路的带宽和可靠性。按照成员端口的分布,有两种组网形式,如图所示。1+1组网:堆叠物理成员端口分布在一块LPU上,依靠一块单板上的堆叠链路实现堆叠连接。2+2组网:堆叠物理成员端口分布在两块LPU上,不同单板上的堆叠链路形成备份。说明:2+2形式组网具有更高的可靠性,建议用户采用2+2组网方式。在2+2组网中,同一LPU上的堆叠物理成员端口只能连接到对端同一LPU上,不能同时连接到对端两个LPU中,错误的连线如图所示。堆叠系统的管理与登录1.角色选举堆叠建立时,成员交换机之间相互发送堆叠竞争报文。通过竞争,一台成为主交换机,负责管理整个堆叠系统;另一台则成为备交换机,作为主交换机的备份交换机。1).运行状态比较,最先完成启动,并进入堆叠运行状态的交换机优先竞争为主交换机。2).堆叠优先级比较,堆叠优先级高的交换机优先竞争为主交换机。3).MAC地址比较,MAC地址小的交换机优先竞争为主交换机。2.配置同步堆叠具有严格的配置文件同步机制,用来保证堆叠中的多台交换机能够像一台设备一样在网络中工作。堆叠建立时,成员交换机在启动开始阶段使用各自的配置文件启动。启动完成后,备交换机将会将本设备的堆叠相关配置合并到主交换机的配置文...
