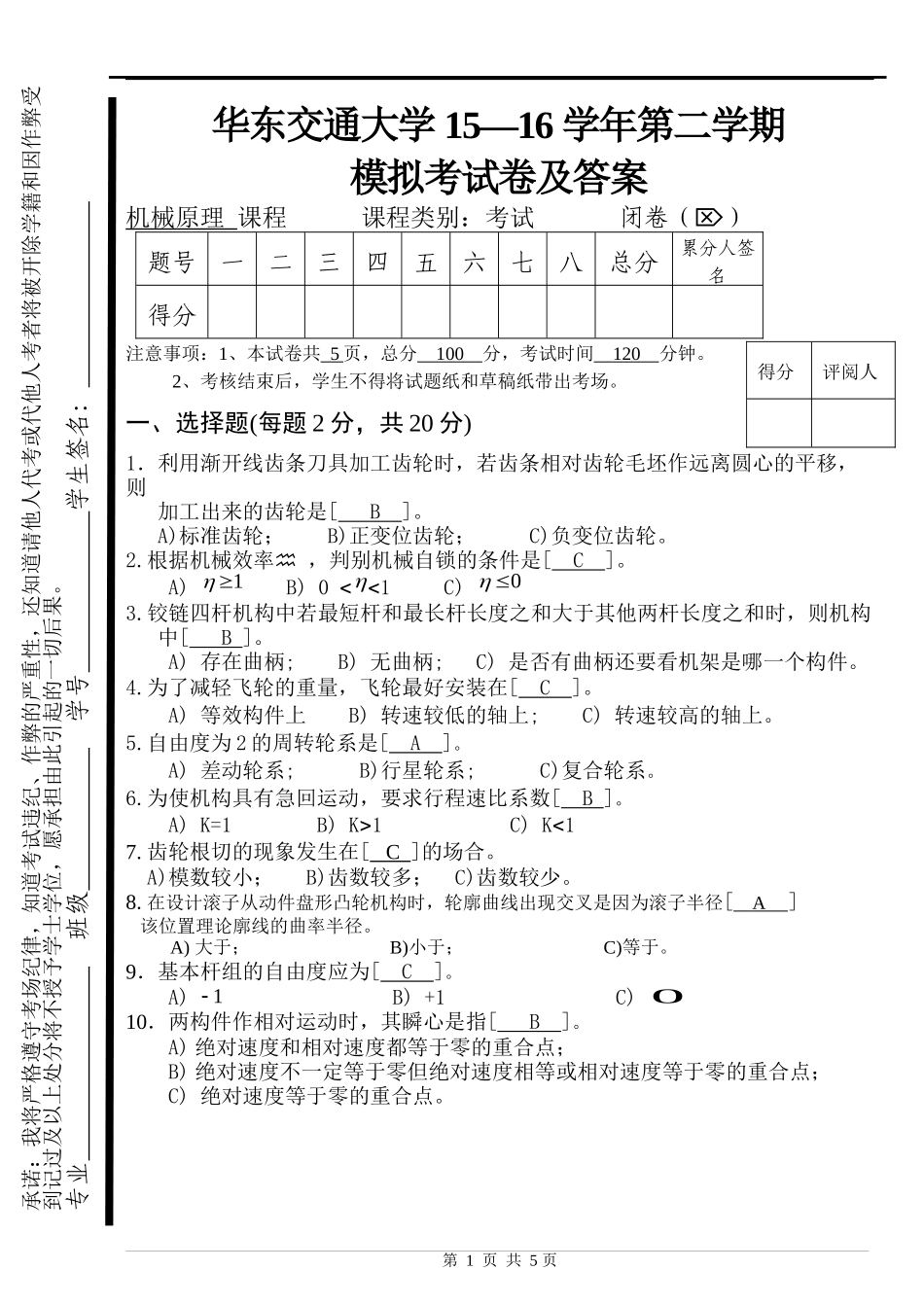

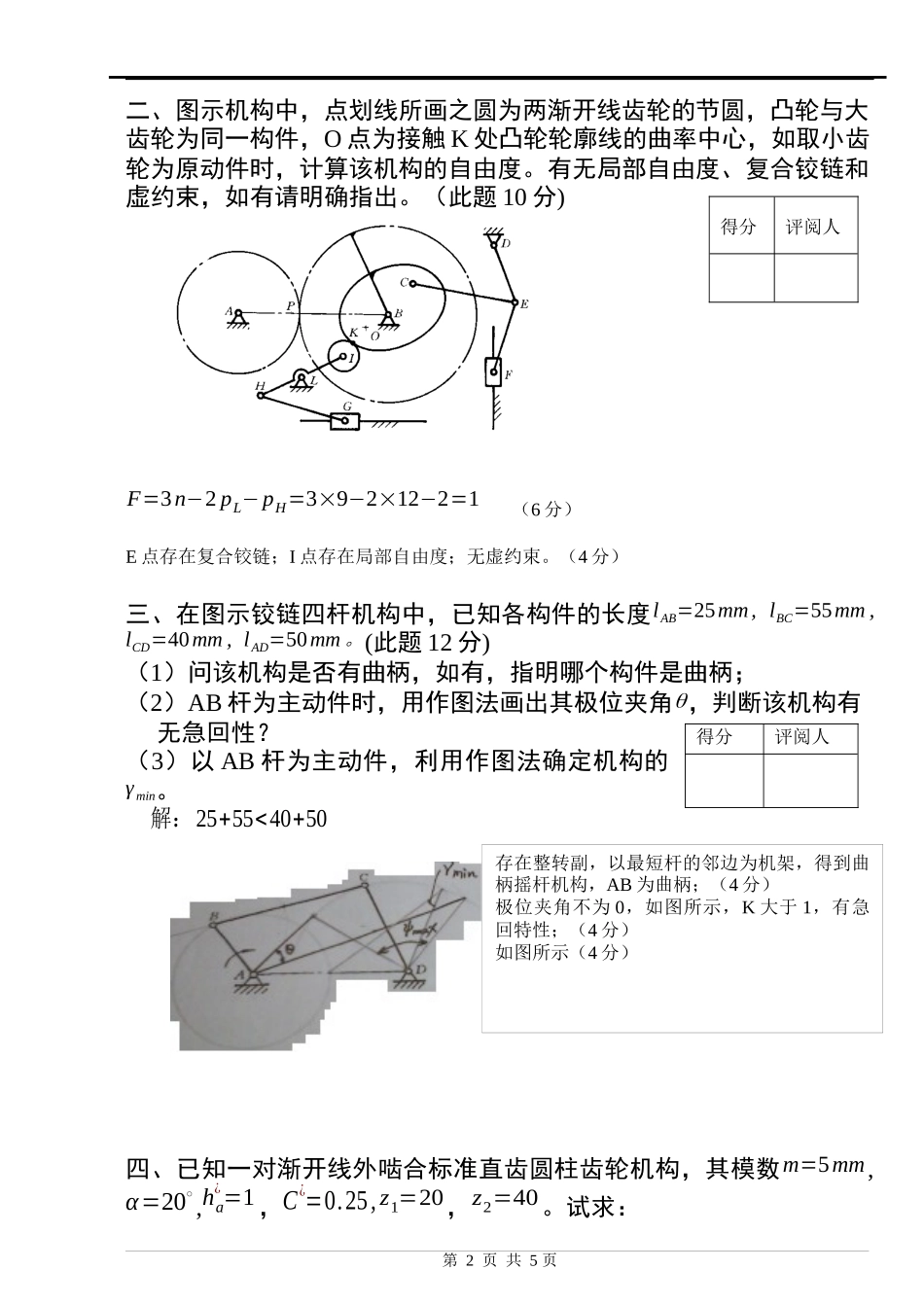

华东交通大学15—16学年第二学期模拟考试卷及答案机械原理课程课程类别：考试闭卷（）题号一二三四五六七八总分累分人签名得分注意事项：1、本试卷共5页，总分100分，考试时间120分钟。2、考核结束后，学生不得将试题纸和草稿纸带出考场。一、选择题(每题2分，共20分)1．利用渐开线齿条刀具加工齿轮时，若齿条相对齿轮毛坯作远离圆心的平移，则加工出来的齿轮是[B]。A)标准齿轮；B)正变位齿轮；C)负变位齿轮。2.根据机械效率，判别机械自锁的条件是[C]。A)1B)01C)03.铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时，则机构中[B]。A)存在曲柄;B)无曲柄;C)是否有曲柄还要看机架是哪一个构件。4.为了减轻飞轮的重量，飞轮最好安装在[C]。A)等效构件上B)转速较低的轴上;C)转速较高的轴上。5.自由度为2的周转轮系是[A]。A)差动轮系;B)行星轮系;C)复合轮系。6.为使机构具有急回运动，要求行程速比系数[B]。A)K=1B)K1C)K17.齿轮根切的现象发生在[C]的场合。A)模数较小；B)齿数较多；C)齿数较少。8.在设计滚子从动件盘形凸轮机构时，轮廓曲线出现交叉是因为滚子半径[A]该位置理论廓线的曲率半径。A)大于；B)小于；C)等于。9．基本杆组的自由度应为[C]。A)1B)+1C)010．两构件作相对运动时，其瞬心是指[B]。A)绝对速度和相对速度都等于零的重合点；B)绝对速度不一定等于零但绝对速度相等或相对速度等于零的重合点；C)绝对速度等于零的重合点。第1页共5页承诺：我将严格遵守考场纪律，知道考试违纪、作弊的严重性，还知道请他人代考或代他人考者将被开除学籍和因作弊受到记过及以上处分将不授予学士学位，愿承担由此引起的一切后果。专业班级学号学生签名：得分评阅人二、图示机构中，点划线所画之圆为两渐开线齿轮的节圆，凸轮与大齿轮为同一构件，O点为接触K处凸轮轮廓线的曲率中心，如取小齿轮为原动件时，计算该机构的自由度。有无局部自由度、复合铰链和虚约束，如有请明确指出。（此题10分)F=3n−2pL−pH=3×9−2×12−2=1（6分）E点存在复合铰链；I点存在局部自由度；无虚约束。（4分）三、在图示铰链四杆机构中，已知各构件的长度lAB=25mm,lBC=55mm,lCD=40mm,lAD=50mm。(此题12分)（1）问该机构是否有曲柄，如有，指明哪个构件是曲柄；（2）AB杆为主动件时，用作图法画出其极位夹角，判断该机构有无急回性？（3）以AB杆为主动件，利用作图法确定机构的γmin。解：25+55<40+50四、已知一对渐开线外啮合标准直齿圆柱齿轮机构，其模数m=5mm,α=20∘,ha¿=1，C¿=0.25,z1=20，z2=40。试求：第2页共5页存在整转副，以最短杆的邻边为机架，得到曲柄摇杆机构，AB为曲柄；（4分）极位夹角不为0，如图所示，K大于1，有急回特性；（4分）如图所示（4分）得分评阅人得分评阅人1)基圆齿距Pb，小齿轮的齿顶圆半径ra1和大齿轮齿根圆半径rf2；2)标准中心距a=?，若将a加大5mm时，啮合角α'为多少，顶隙为多少？(此题12分)解：Pb=πmcosα=3.14×5×cos20∘=14.758mm(2分）ra1=12mz1+ha¿m=55mm(2分）rf1=12mz2−(ha¿+c¿)m=93.75mm(2分）a=12m(z1+z2)=150mm(2分）a'cos{α'=acosαcos{α'=0.9097¿α'=24.54∘(2分）¿¿c'=c¿m+(a'−a)=6.25mm(2分）五、计算图示轮系的传动比i1H，并确定输出杆H的转向。已知各轮齿数z1=1，z2=40，z2'=24，z3=72，z3'=18，z4=114，蜗杆左旋，n1转向如图示。(此题10分)i12=n1n2=z2z1=40(3分）i2'4H=i2'4B=i24B=n2−nBn4−nB=−z3z4z2'z3'(3分）n4=0n2nB=20Hn与2转向相同(2分）第3页共5页得分评阅人得分评阅人i1H=i1B=n1nB=z2z1=40¿20=800(2分）六、在图示偏置直动尖顶从动件盘形凸轮机构中，凸轮为偏心圆盘，圆心为O，回转中心为A。当凸轮以逆时针方向等速回转时，试求：（1）凸轮转向是否合理，为什么？（2）画出该凸轮基圆（半径用r0表示）；（3）画出图示位置的凸轮转角ϕ，从动件位移s；（4）画出从动件在最低位置时的压力角α。（此题11分）七、图示摆动导杆机构中，已知构件1以等角速度ω1=10rad/s顺时针方向转动，各构件尺寸lAB=lAC=15mm，lBC=26mm,∅1=60°。试求：1）找出机构所有瞬心；2）构件3的角速度ω3；(此...
