九年级物理下册 第十五章 第4节《家庭电路与安全用电（第1课时）》学案（无答案）（新版）苏科版VIP免费

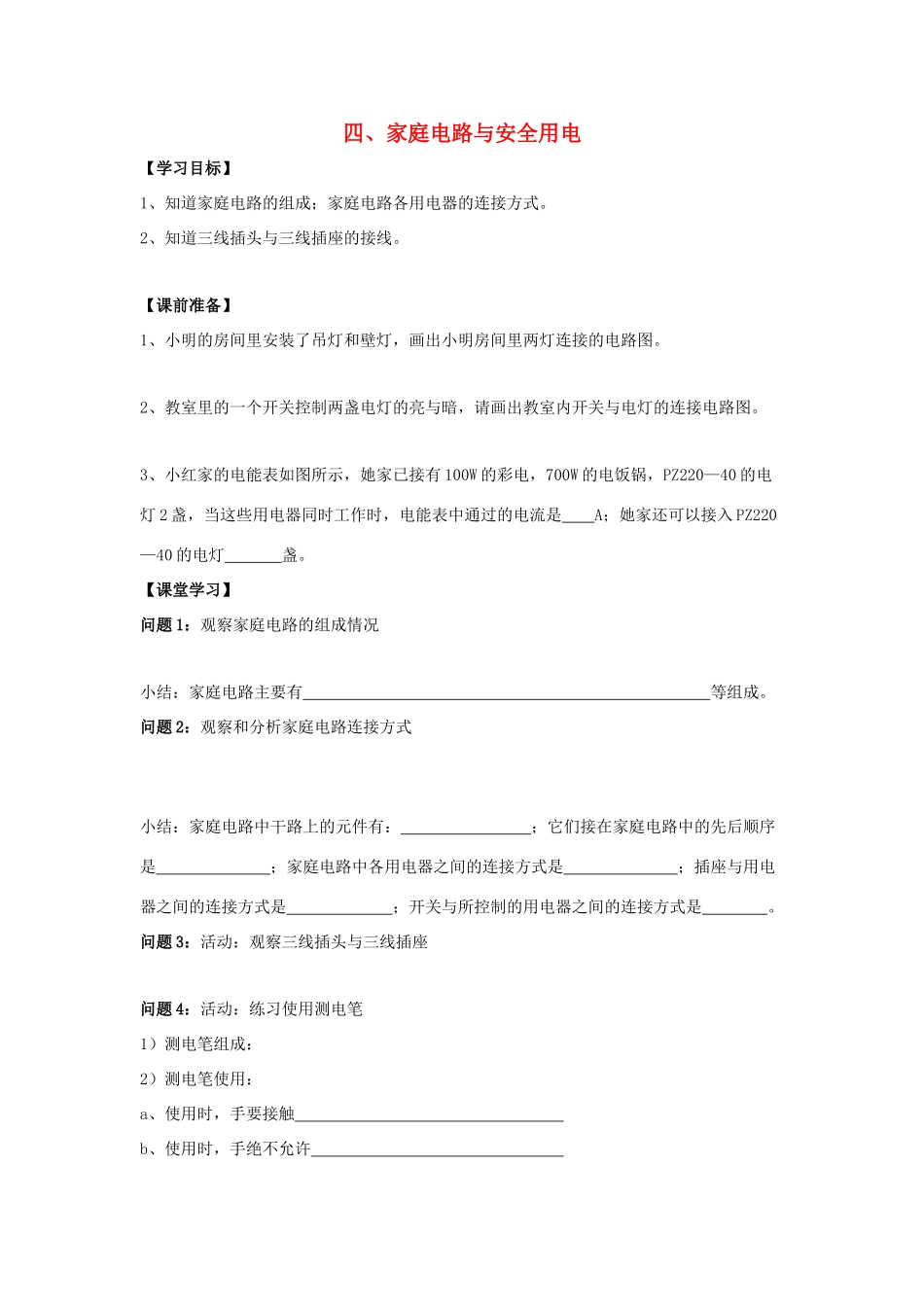

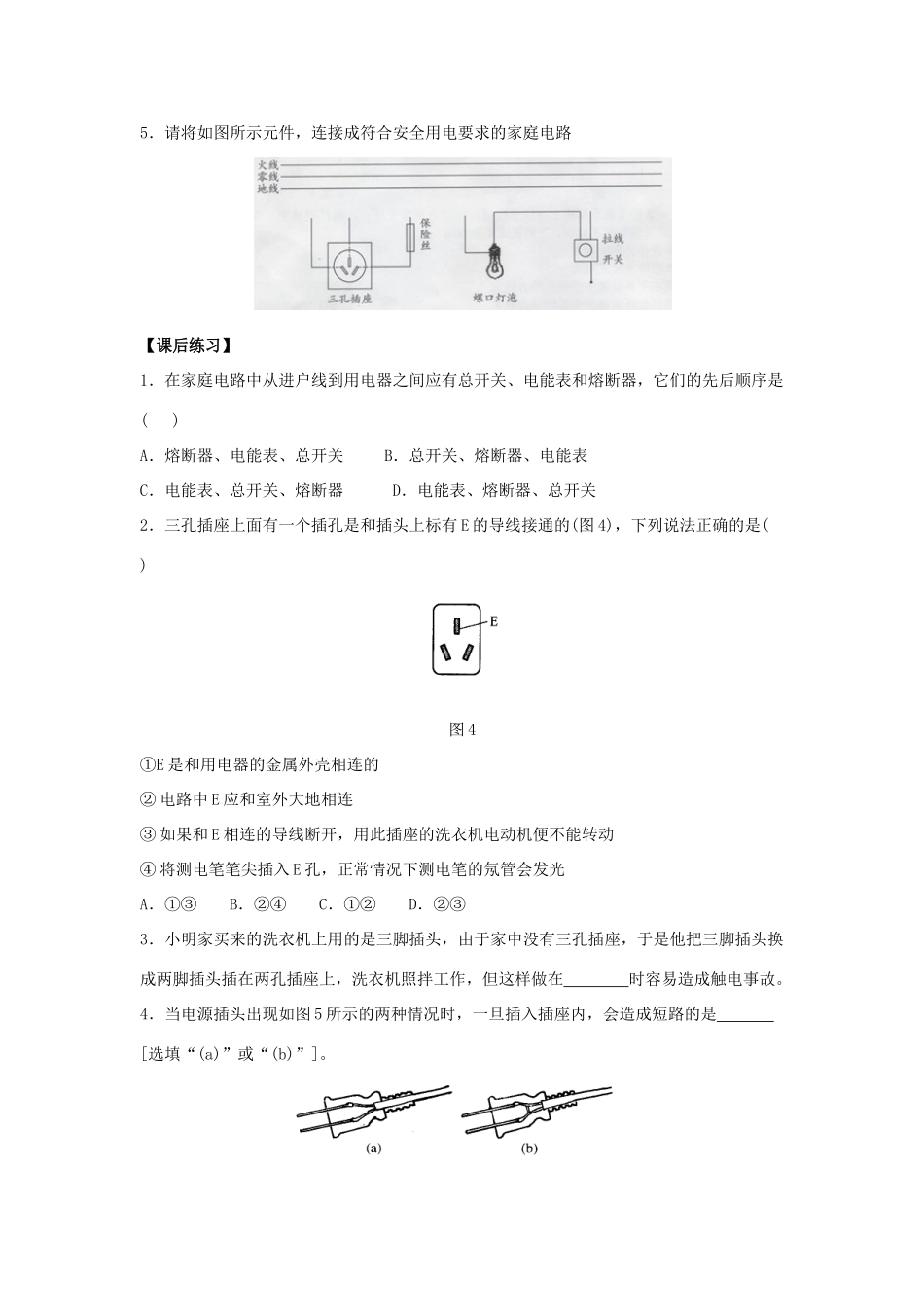

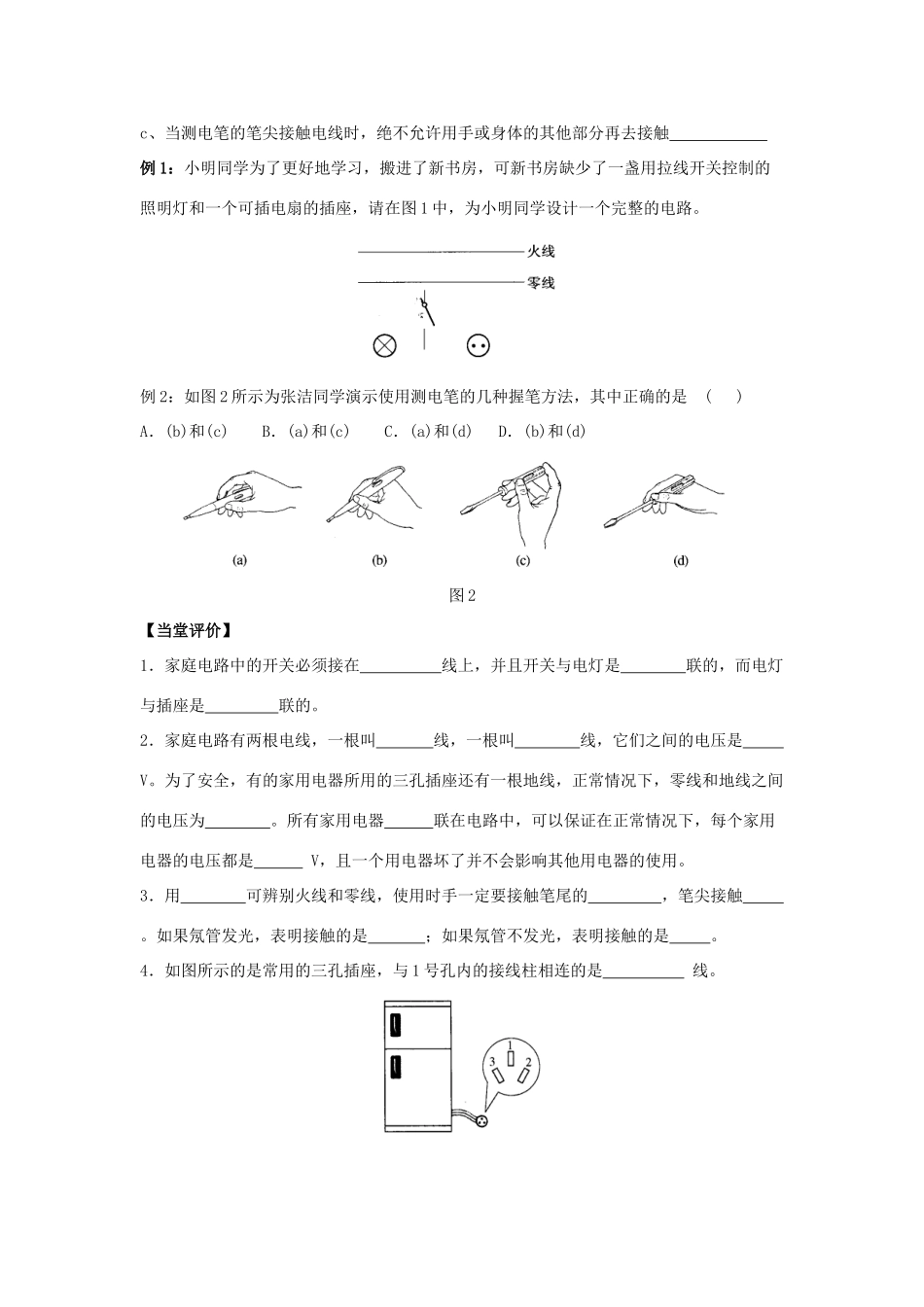

四、家庭电路与安全用电【学习目标】1、知道家庭电路的组成；家庭电路各用电器的连接方式。2、知道三线插头与三线插座的接线。【课前准备】1、小明的房间里安装了吊灯和壁灯，画出小明房间里两灯连接的电路图。2、教室里的一个开关控制两盏电灯的亮与暗，请画出教室内开关与电灯的连接电路图。3、小红家的电能表如图所示，她家已接有100W的彩电，700W的电饭锅，PZ220—40的电灯2盏，当这些用电器同时工作时，电能表中通过的电流是A；她家还可以接入PZ220—40的电灯盏。【课堂学习】问题1：观察家庭电路的组成情况小结：家庭电路主要有等组成。问题2：观察和分析家庭电路连接方式小结：家庭电路中干路上的元件有：；它们接在家庭电路中的先后顺序是；家庭电路中各用电器之间的连接方式是；插座与用电器之间的连接方式是；开关与所控制的用电器之间的连接方式是。问题3：活动：观察三线插头与三线插座问题4：活动：练习使用测电笔1）测电笔组成：2）测电笔使用：a、使用时，手要接触b、使用时，手绝不允许c、当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触例1：小明同学为了更好地学习，搬进了新书房，可新书房缺少了一盏用拉线开关控制的照明灯和一个可插电扇的插座，请在图1中，为小明同学设计一个完整的电路。例2：如图2所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是()A．(b)和(c)B．(a)和(c)C．(a)和(d)D．(b)和(d)图2【当堂评价】1．家庭电路中的开关必须接在线上，并且开关与电灯是联的，而电灯与插座是联的。2．家庭电路有两根电线，一根叫线，一根叫线，它们之间的电压是V。为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地线之间的电压为。所有家用电器联在电路中，可以保证在正常情况下，每个家用电器的电压都是V，且一个用电器坏了并不会影响其他用电器的使用。3．用可辨别火线和零线，使用时手一定要接触笔尾的，笔尖接触。如果氖管发光，表明接触的是；如果氖管不发光，表明接触的是。4．如图所示的是常用的三孔插座，与1号孔内的接线柱相连的是线。5．请将如图所示元件，连接成符合安全用电要求的家庭电路【课后练习】1．在家庭电路中从进户线到用电器之间应有总开关、电能表和熔断器，它们的先后顺序是()A．熔断器、电能表、总开关B．总开关、熔断器、电能表C．电能表、总开关、熔断器D．电能表、熔断器、总开关2．三孔插座上面有一个插孔是和插头上标有E的导线接通的(图4)，下列说法正确的是()图4①E是和用电器的金属外壳相连的②电路中E应和室外大地相连③如果和E相连的导线断开，用此插座的洗衣机电动机便不能转动④将测电笔笔尖插入E孔，正常情况下测电笔的氖管会发光A．①③B．②④C．①②D．②③3．小明家买来的洗衣机上用的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头插在两孔插座上，洗衣机照拌工作，但这样做在时容易造成触电事故。4．当电源插头出现如图5所示的两种情况时，一旦插入插座内，会造成短路的是[选填“(a)”或“(b)”]。图55．如图6所示，测电笔的氖管发光，表明测电笔的笔尖接触的是。三孔插座比两孔插座多的那个孔是跟大地连接的，当电冰箱的三脚插头插在三孔插座里时，除把用电部分连人电路外，还把电冰箱的与大地连接起来。图66．在如图7所示的电路中错误的地方打上“×”号。图77．一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30天计）耗电_______kwh，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视机中使用三孔插座的是______。BC—65B电冰箱额定电压220V额定功率110W工作频率50Hz总容量60L8．甲图是一个家庭电路中常用的插座，其中A孔应接________线，B孔应接________线，C孔应接________线。乙图是某同学连接的两个家庭电路，其中正确的是________。9．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室...
