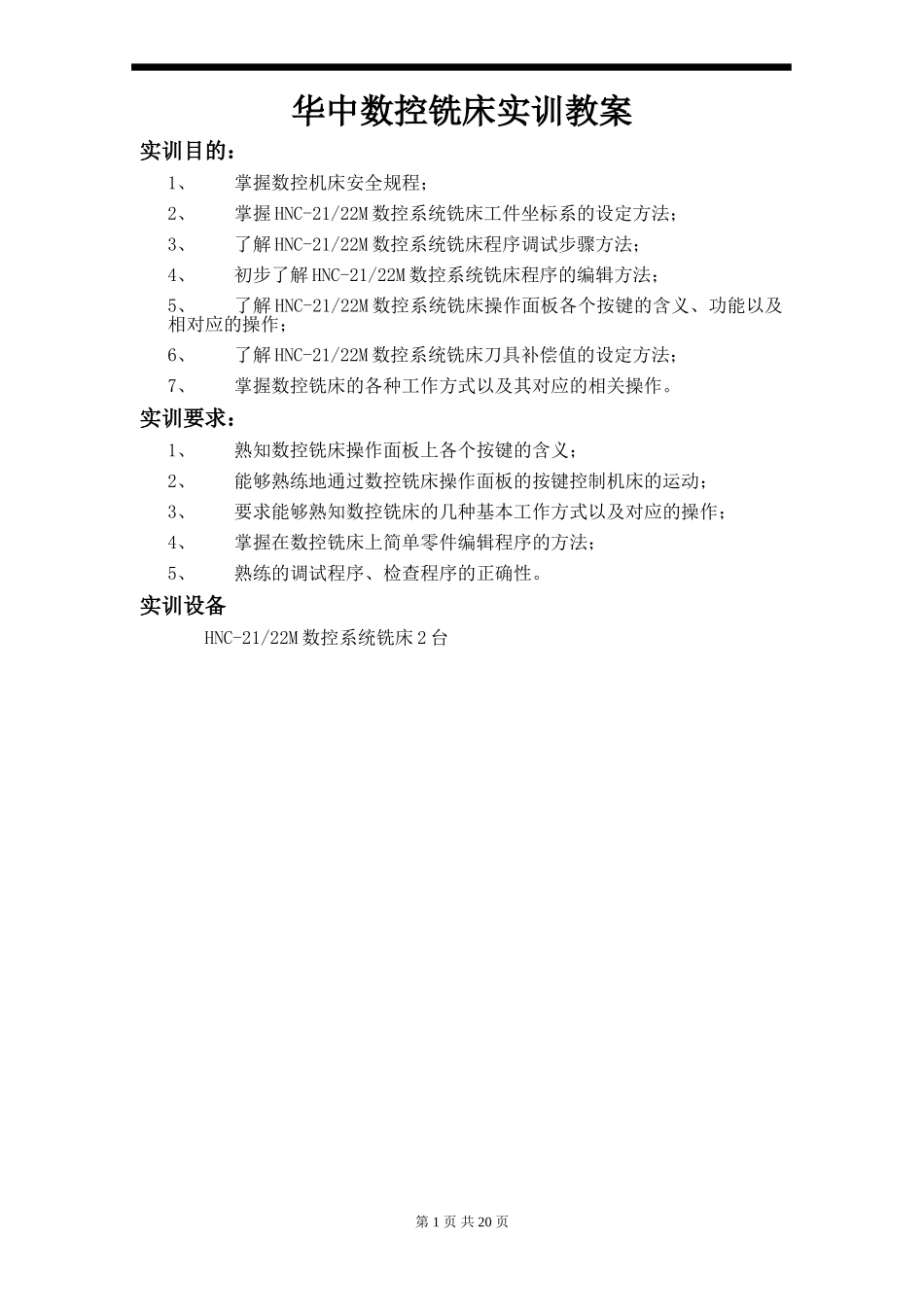

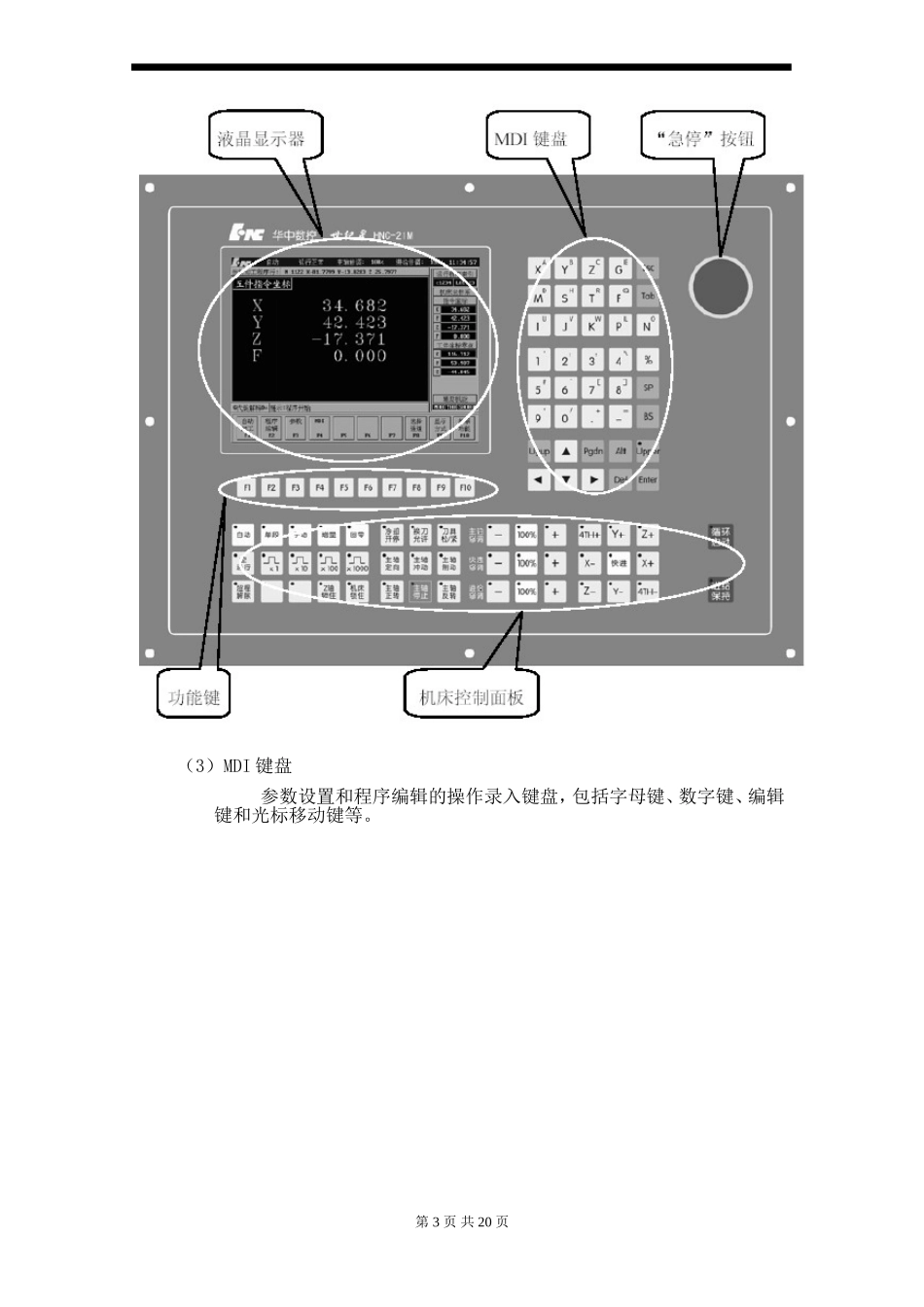

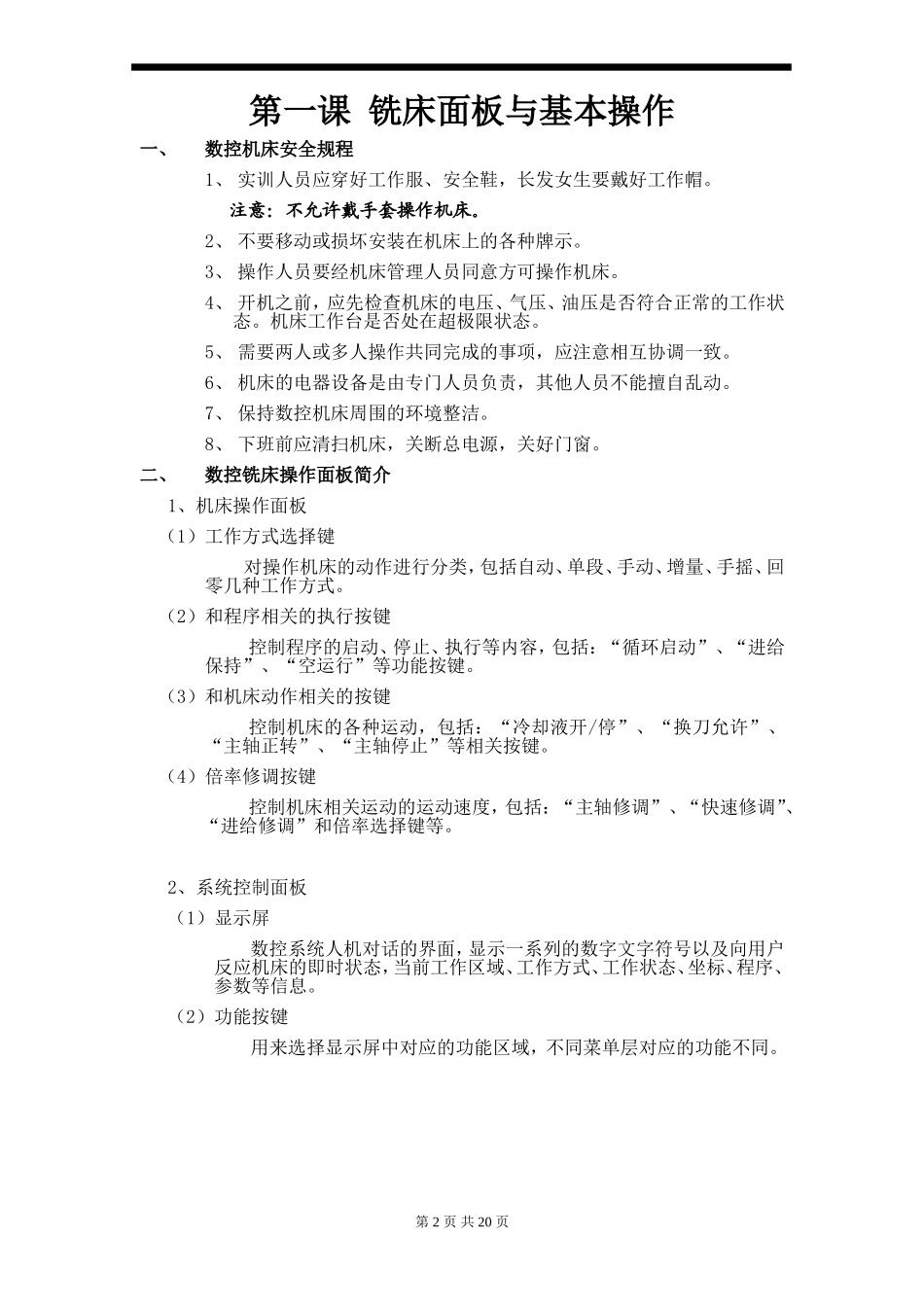

华中数控铣床实训教案实训目的:1、掌握数控机床安全规程;2、掌握HNC-21/22M数控系统铣床工件坐标系的设定方法;3、了解HNC-21/22M数控系统铣床程序调试步骤方法;4、初步了解HNC-21/22M数控系统铣床程序的编辑方法;5、了解HNC-21/22M数控系统铣床操作面板各个按键的含义、功能以及相对应的操作;6、了解HNC-21/22M数控系统铣床刀具补偿值的设定方法;7、掌握数控铣床的各种工作方式以及其对应的相关操作。实训要求:1、熟知数控铣床操作面板上各个按键的含义;2、能够熟练地通过数控铣床操作面板的按键控制机床的运动;3、要求能够熟知数控铣床的几种基本工作方式以及对应的操作;4、掌握在数控铣床上简单零件编辑程序的方法;5、熟练的调试程序、检查程序的正确性。实训设备HNC-21/22M数控系统铣床2台第1页共20页第一课铣床面板与基本操作一、数控机床安全规程1、实训人员应穿好工作服、安全鞋,长发女生要戴好工作帽。注意:不允许戴手套操作机床。2、不要移动或损坏安装在机床上的各种牌示。3、操作人员要经机床管理人员同意方可操作机床。4、开机之前,应先检查机床的电压、气压、油压是否符合正常的工作状态。机床工作台是否处在超极限状态。5、需要两人或多人操作共同完成的事项,应注意相互协调一致。6、机床的电器设备是由专门人员负责,其他人员不能擅自乱动。7、保持数控机床周围的环境整洁。8、下班前应清扫机床,关断总电源,关好门窗。二、数控铣床操作面板简介1、机床操作面板(1)工作方式选择键对操作机床的动作进行分类,包括自动、单段、手动、增量、手摇、回零几种工作方式。(2)和程序相关的执行按键控制程序的启动、停止、执行等内容,包括:“循环启动”、“进给保持”、“空运行”等功能按键。(3)和机床动作相关的按键控制机床的各种运动,包括:“冷却液开/停”、“换刀允许”、“主轴正转”、“主轴停止”等相关按键。(4)倍率修调按键控制机床相关运动的运动速度,包括:“主轴修调”、“快速修调”、“进给修调”和倍率选择键等。2、系统控制面板(1)显示屏数控系统人机对话的界面,显示一系列的数字文字符号以及向用户反应机床的即时状态,当前工作区域、工作方式、工作状态、坐标、程序、参数等信息。(2)功能按键用来选择显示屏中对应的功能区域,不同菜单层对应的功能不同。第2页共20页(3)MDI键盘参数设置和程序编辑的操作录入键盘,包括字母键、数字键、编辑键和光标移动键等。第3页共20页三、基本操作1、开机按下急停→合上电柜空气开关→复位(右旋急停)→回参考点2、回参考点(回零)回参考点→+X/+Y/+Z(先回Z,后回X、Y)3、关机按下急停→关闭电柜空气开关4、坐标轴的移动a)、手动连续手动→按住+X/+Y/+Z/-X/-Y/-Z(连续进给)b)、手摇增量→手摇脉冲发生器选择所需移动轴→选择手摇倍率×1×10×100×1000→手轮5、主轴动作:手动/手摇→主轴正转/主轴停止/主轴反转第4页共20页注意:主轴正反转切换时,应先停止,以保护机床。6、机床锁住与进给保持:机床锁住在手动或者说非自动加工状态时,将机床M、S、T、F功能锁定进给保持在自动加工状态时,进给动作暂停。7、超程解除机械超程:刀具到达机床移动空间的极限位置时出现。此时,超程解除键的指示灯亮。一直按住超程解除键→手动或者手摇→沿着超程反方向移动坐标轴软超程:沿着超程反方向移动坐标轴注意:超程解除时,一定要先判断超程的方向,然后必须沿着超程的反方向移动坐标轴,否则可能损坏机床。8、刀具松紧在手动方式下,通过按压“换刀允许”按键,使得允许刀具松/紧操作有效(指示灯亮)抓住刀柄,然后按一下主轴外壳上的“刀具松/紧”红色按键。再按一下又为夹紧刀具,如此循环.9、数控程序运行控制开关循环启动:模式选择旋钮在“自动”、“单段”和“MDI”位置时按下有效,其余位置时按下无效。进给保持:在数控程序运行中,按下此按钮暂停程序运行。10、空运行按下此键,CNC处于空运行状态,各轴以G00的速度运动。11、冷却启停在手动方式下,按一下冷却开/停冷却液开,默认值为冷却液关,再按一下又为冷却液关,如此循环。四、注意事项1、开关机前应按下“急...
