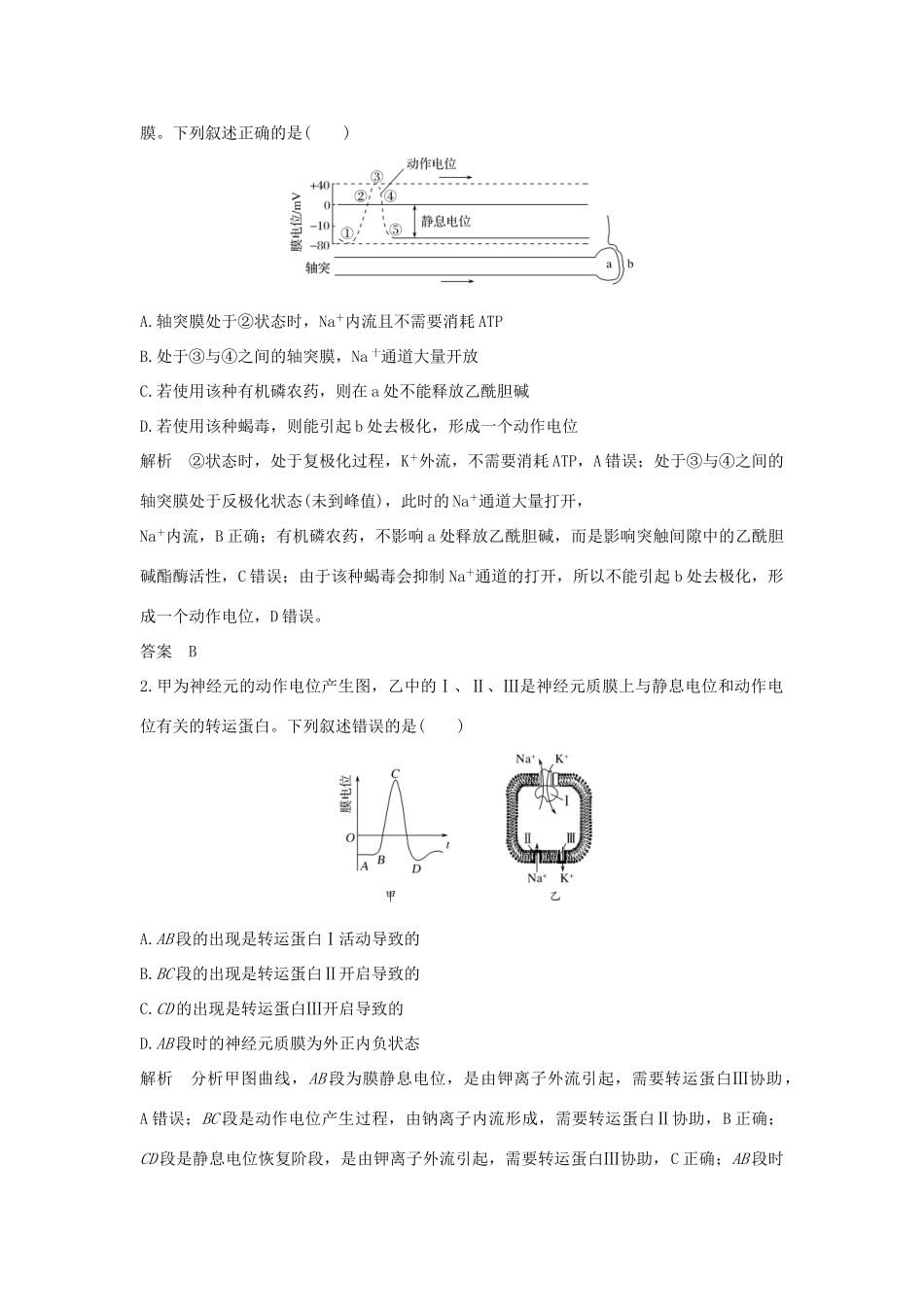

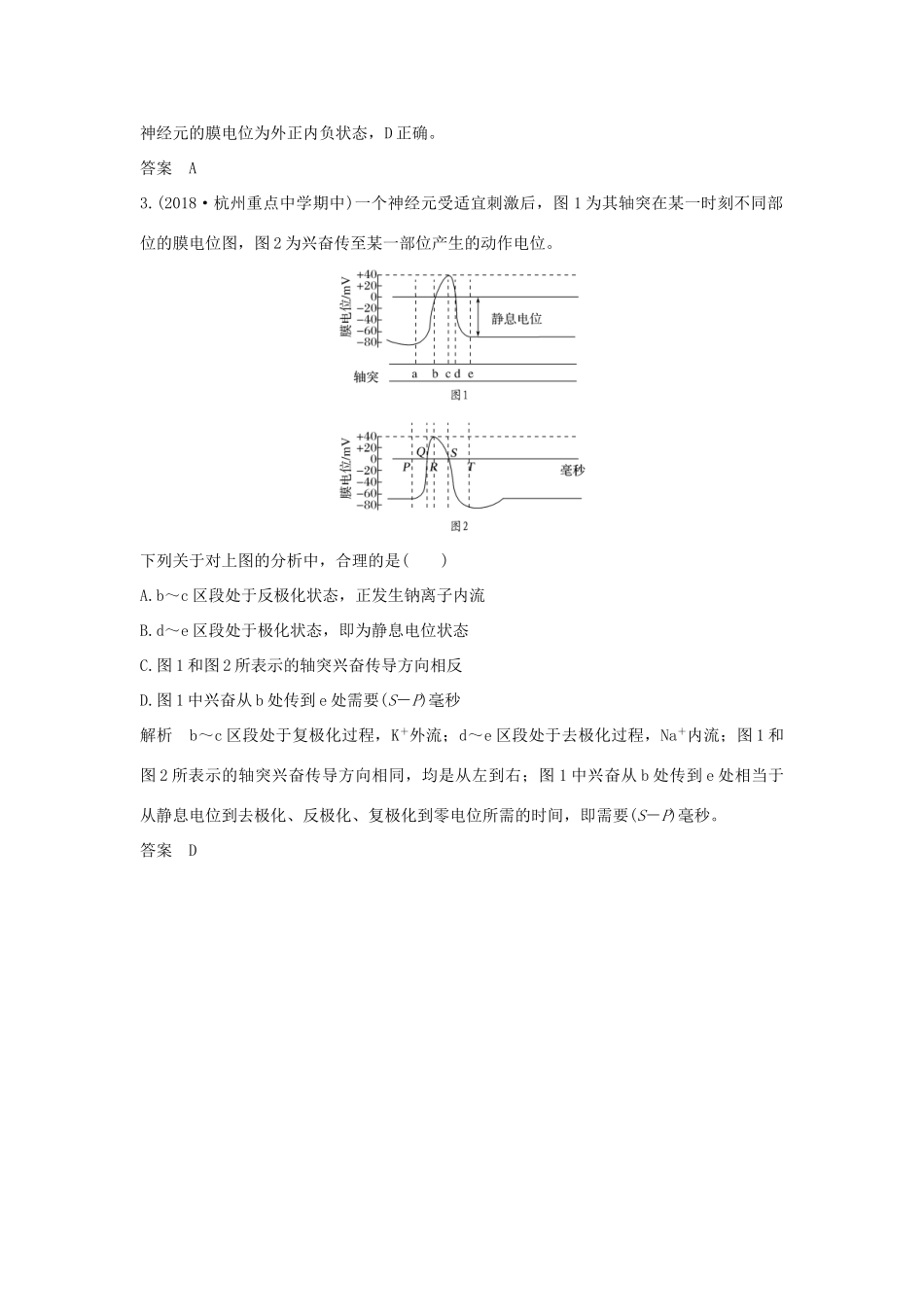

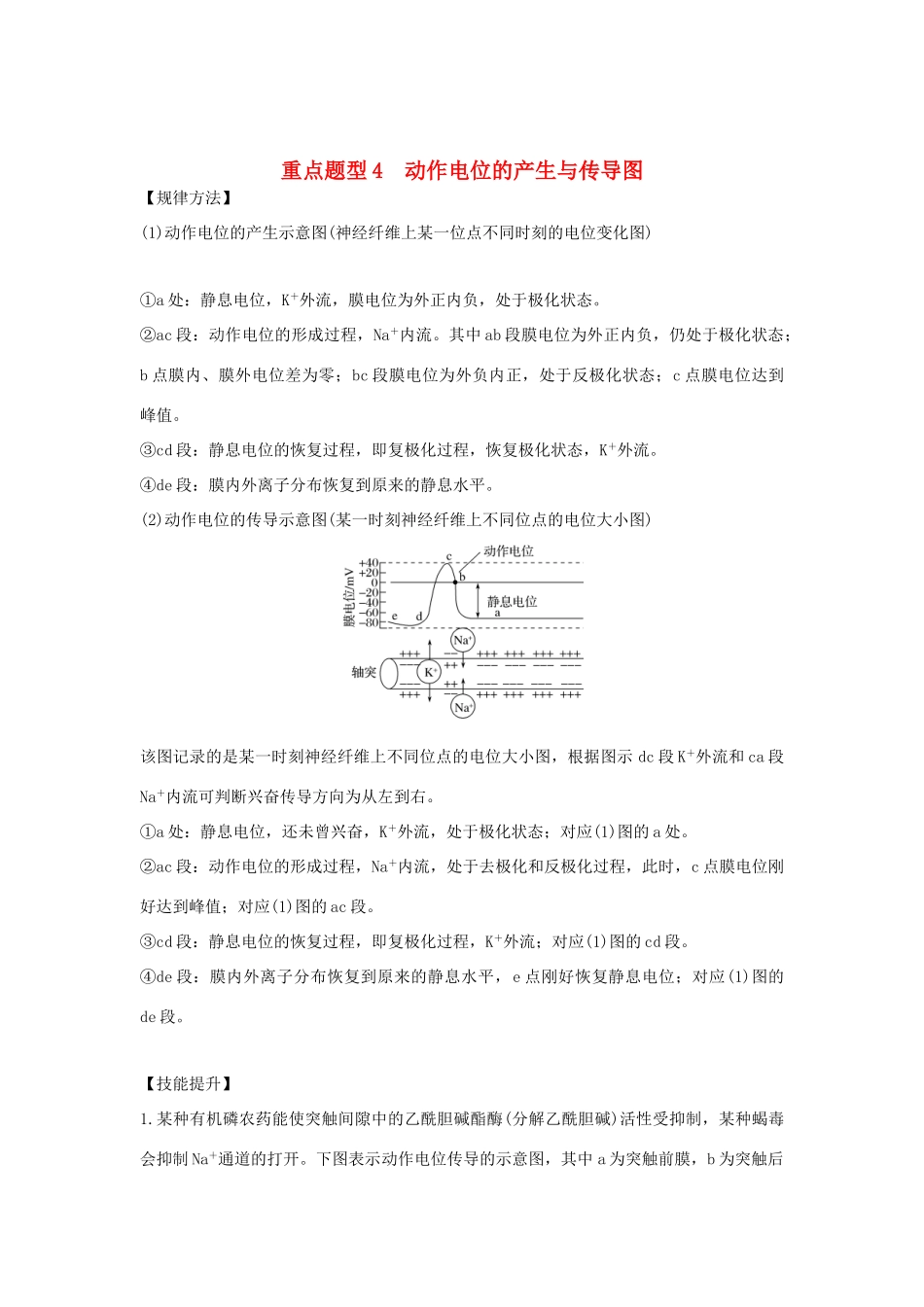

重点题型4动作电位的产生与传导图【规律方法】(1)动作电位的产生示意图(神经纤维上某一位点不同时刻的电位变化图)①a处：静息电位，K＋外流，膜电位为外正内负，处于极化状态。②ac段：动作电位的形成过程，Na＋内流。其中ab段膜电位为外正内负，仍处于极化状态；b点膜内、膜外电位差为零；bc段膜电位为外负内正，处于反极化状态；c点膜电位达到峰值。③cd段：静息电位的恢复过程，即复极化过程，恢复极化状态，K＋外流。④de段：膜内外离子分布恢复到原来的静息水平。(2)动作电位的传导示意图(某一时刻神经纤维上不同位点的电位大小图)该图记录的是某一时刻神经纤维上不同位点的电位大小图，根据图示dc段K＋外流和ca段Na＋内流可判断兴奋传导方向为从左到右。①a处：静息电位，还未曾兴奋，K＋外流，处于极化状态；对应(1)图的a处。②ac段：动作电位的形成过程，Na＋内流，处于去极化和反极化过程，此时，c点膜电位刚好达到峰值；对应(1)图的ac段。③cd段：静息电位的恢复过程，即复极化过程，K＋外流；对应(1)图的cd段。④de段：膜内外离子分布恢复到原来的静息水平，e点刚好恢复静息电位；对应(1)图的de段。【技能提升】1.某种有机磷农药能使突触间隙中的乙酰胆碱酯酶(分解乙酰胆碱)活性受抑制，某种蝎毒会抑制Na＋通道的打开。下图表示动作电位传导的示意图，其中a为突触前膜，b为突触后膜。下列叙述正确的是()A.轴突膜处于②状态时，Na＋内流且不需要消耗ATPB.处于③与④之间的轴突膜，Na十通道大量开放C.若使用该种有机磷农药，则在a处不能释放乙酰胆碱D.若使用该种蝎毒，则能引起b处去极化，形成一个动作电位解析②状态时，处于复极化过程，K＋外流，不需要消耗ATP，A错误；处于③与④之间的轴突膜处于反极化状态(未到峰值)，此时的Na＋通道大量打开，Na＋内流，B正确；有机磷农药，不影响a处释放乙酰胆碱，而是影响突触间隙中的乙酰胆碱酯酶活性，C错误；由于该种蝎毒会抑制Na＋通道的打开，所以不能引起b处去极化，形成一个动作电位，D错误。答案B2.甲为神经元的动作电位产生图，乙中的Ⅰ、Ⅱ、Ⅲ是神经元质膜上与静息电位和动作电位有关的转运蛋白。下列叙述错误的是()A.AB段的出现是转运蛋白Ⅰ活动导致的B.BC段的出现是转运蛋白Ⅱ开启导致的C.CD的出现是转运蛋白Ⅲ开启导致的D.AB段时的神经元质膜为外正内负状态解析分析甲图曲线，AB段为膜静息电位，是由钾离子外流引起，需要转运蛋白Ⅲ协助，A错误；BC段是动作电位产生过程，由钠离子内流形成，需要转运蛋白Ⅱ协助，B正确；CD段是静息电位恢复阶段，是由钾离子外流引起，需要转运蛋白Ⅲ协助，C正确；AB段时神经元的膜电位为外正内负状态，D正确。答案A3.(2018·杭州重点中学期中)一个神经元受适宜刺激后，图1为其轴突在某一时刻不同部位的膜电位图，图2为兴奋传至某一部位产生的动作电位。下列关于对上图的分析中，合理的是()A.b～c区段处于反极化状态，正发生钠离子内流B.d～e区段处于极化状态，即为静息电位状态C.图1和图2所表示的轴突兴奋传导方向相反D.图1中兴奋从b处传到e处需要(S－P)毫秒解析b～c区段处于复极化过程，K＋外流；d～e区段处于去极化过程，Na＋内流；图1和图2所表示的轴突兴奋传导方向相同，均是从左到右；图1中兴奋从b处传到e处相当于从静息电位到去极化、反极化、复极化到零电位所需的时间，即需要(S－P)毫秒。答案D
