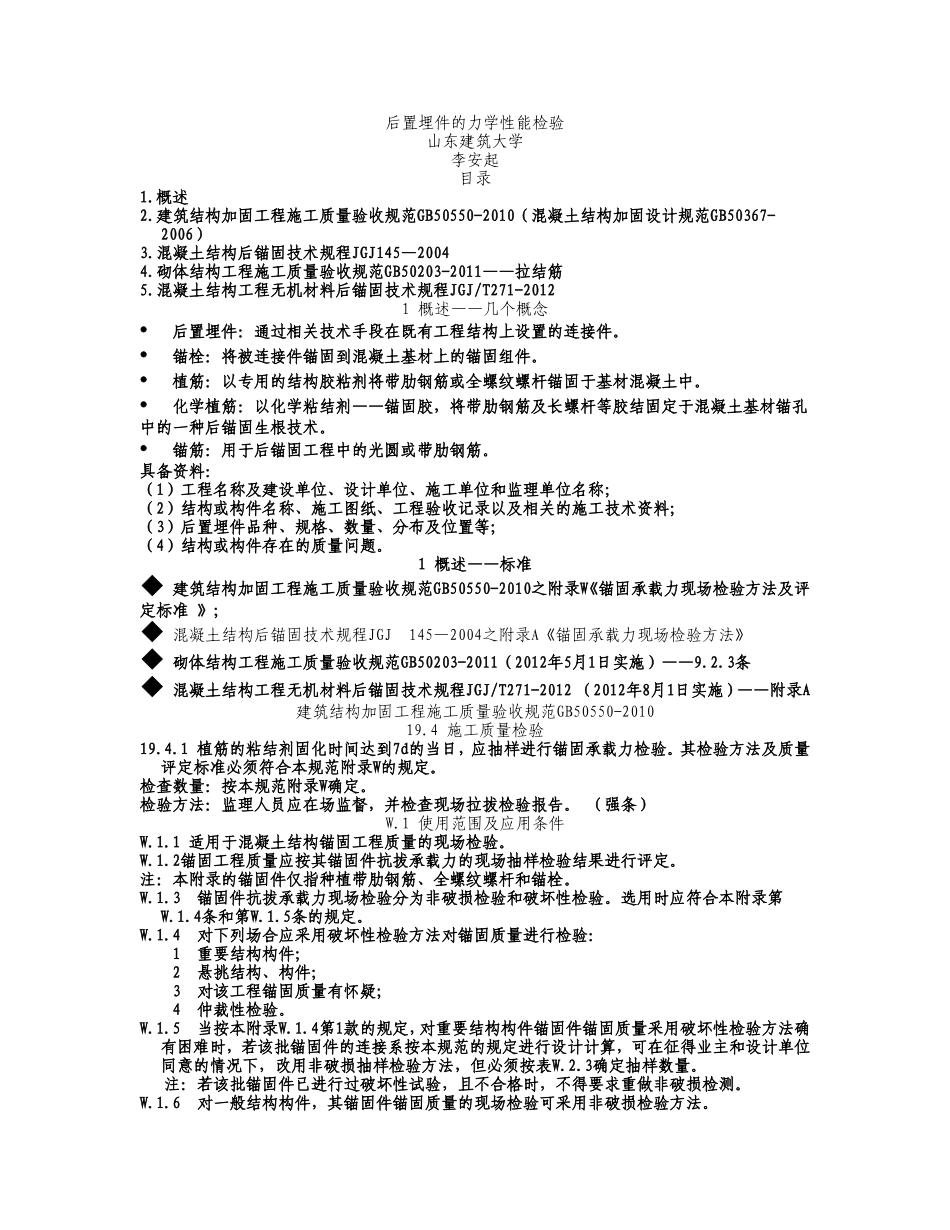

后置埋件的力学性能检验山东建筑大学李安起目录1.概述2.建筑结构加固工程施工质量验收规范GB50550-2010（混凝土结构加固设计规范GB50367-2006）3.混凝土结构后锚固技术规程JGJ145—20044.砌体结构工程施工质量验收规范GB50203-2011——拉结筋5.混凝土结构工程无机材料后锚固技术规程JGJ/T271-20121概述——几个概念•后置埋件：通过相关技术手段在既有工程结构上设置的连接件。•锚栓：将被连接件锚固到混凝土基材上的锚固组件。•植筋：以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中。•化学植筋：以化学粘结剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根技术。•锚筋：用于后锚固工程中的光圆或带肋钢筋。具备资料：（1）工程名称及建设单位、设计单位、施工单位和监理单位名称；（2）结构或构件名称、施工图纸、工程验收记录以及相关的施工技术资料；（3）后置埋件品种、规格、数量、分布及位置等；（4）结构或构件存在的质量问题。1概述——标准建筑结构加固工程施工质量验收规范GB50550-2010之附录W《锚固承载力现场检验方法及评定标准》；混凝土结构后锚固技术规程JGJ145—2004之附录A《锚固承载力现场检验方法》砌体结构工程施工质量验收规范GB50203-2011（2012年5月1日实施）——9.2.3条混凝土结构工程无机材料后锚固技术规程JGJ/T271-2012（2012年8月1日实施）——附录A建筑结构加固工程施工质量验收规范GB50550-201019.4施工质量检验19.4.1植筋的粘结剂固化时间达到7d的当日，应抽样进行锚固承载力检验。其检验方法及质量评定标准必须符合本规范附录W的规定。检查数量：按本规范附录W确定。检验方法：监理人员应在场监督，并检查现场拉拔检验报告。（强条）W.1使用范围及应用条件W.1.1适用于混凝土结构锚固工程质量的现场检验。W.1.2锚固工程质量应按其锚固件抗拔承载力的现场抽样检验结果进行评定。注：本附录的锚固件仅指种植带肋钢筋、全螺纹螺杆和锚栓。W.1.3锚固件抗拔承载力现场检验分为非破损检验和破坏性检验。选用时应符合本附录第W.1.4条和第W.1.5条的规定。W.1.4对下列场合应采用破坏性检验方法对锚固质量进行检验：1重要结构构件；2悬挑结构、构件；3对该工程锚固质量有怀疑；4仲裁性检验。W.1.5当按本附录W.1.4第1款的规定，对重要结构构件锚固件锚固质量采用破坏性检验方法确有困难时，若该批锚固件的连接系按本规范的规定进行设计计算，可在征得业主和设计单位同意的情况下，改用非破损抽样检验方法，但必须按表W.2.3确定抽样数量。注：若该批锚固件已进行过破坏性试验，且不合格时，不得要求重做非破损检测。W.1.6对一般结构构件，其锚固件锚固质量的现场检验可采用非破损检验方法。W.1.7若受现场条件限制，无法进行原位破坏性检验操作时，允许在工程施工的同时（不得后补），在被加固结构近旁，以专门浇筑的同强度等级的混凝土块体为基材种植锚固件，并按规定的时间进行破坏性检验；但应事先征得设计和监理单位的书面同意，并在场见证试验。本条规定不得引用于仲裁性检验。W.2抽样规则W.2.1锚固质量现场检验抽样时，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批，并应从每一检验批所含的锚固件中进行抽样。W.2.2现场破坏性检验的抽样，应选择易修复和易补种的位置，取每一检验批锚固件总数的1‰，且不少于5件进行检验。若锚固件为植筋，且种植的数量不超过100件时，可仅取3件进行检验。仲裁性检验的取样数量应加倍。W.2.3现场非破损检验的抽样，应符合下列规定：1锚栓锚固质量的非破损检验：1）对重要结构构件，应在检查该检验批锚栓外观质量合格的基础上，按表W.2.3规定的抽样数量，对该检验批的锚栓进行随机抽样。2）对一般结构构件，可按重要结构构件抽样量的50%，且不少于5件进行随机抽样。检验批的锚栓总数≤10050010002500≥5000按检验批锚栓总数计算的最小抽样量20%，且不少于5件10%7%4%3%注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。2植筋锚固质量的非破损检验：1）对重要结构构件，应按其检验批植筋总数的3%，且不少于5...
