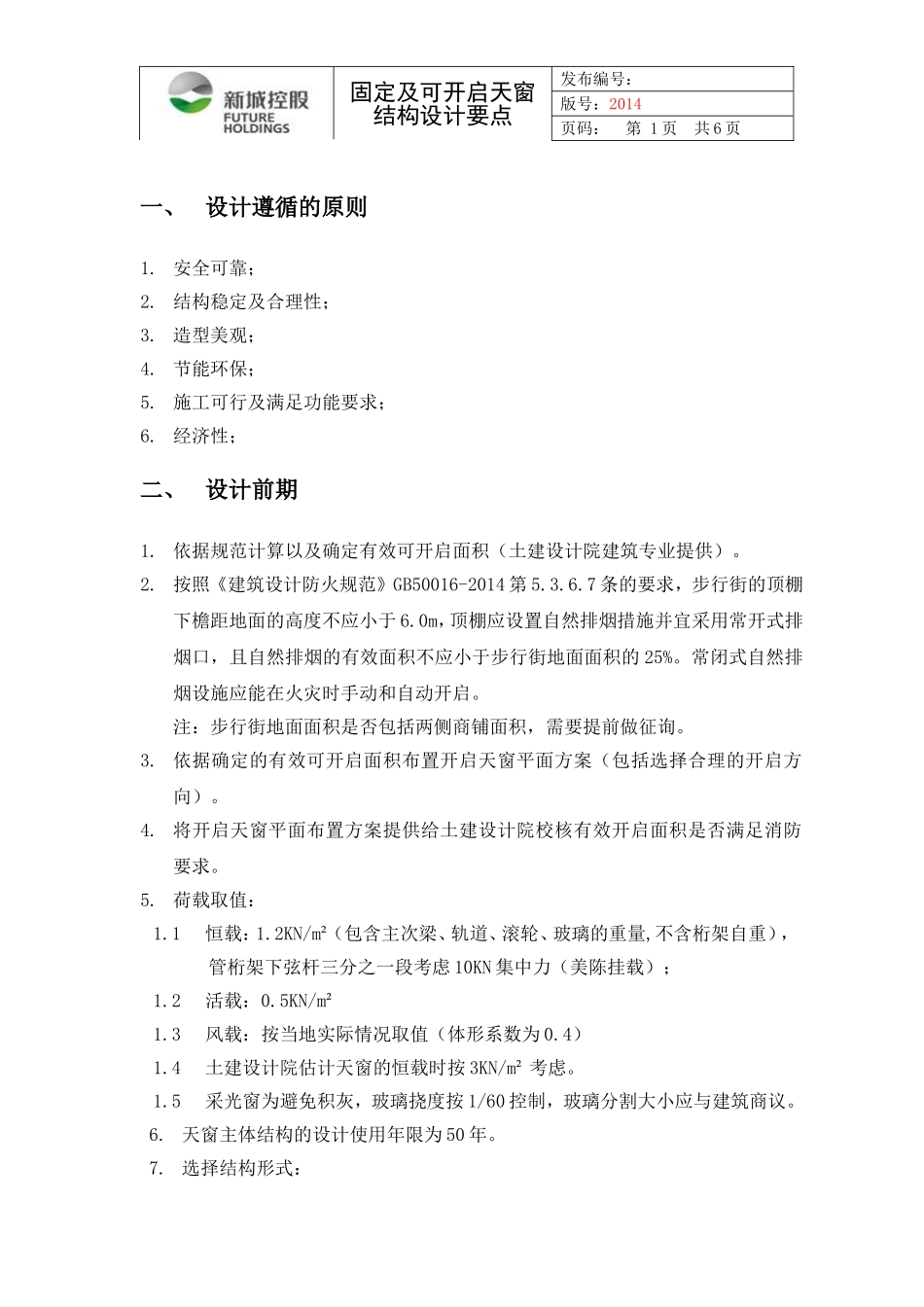

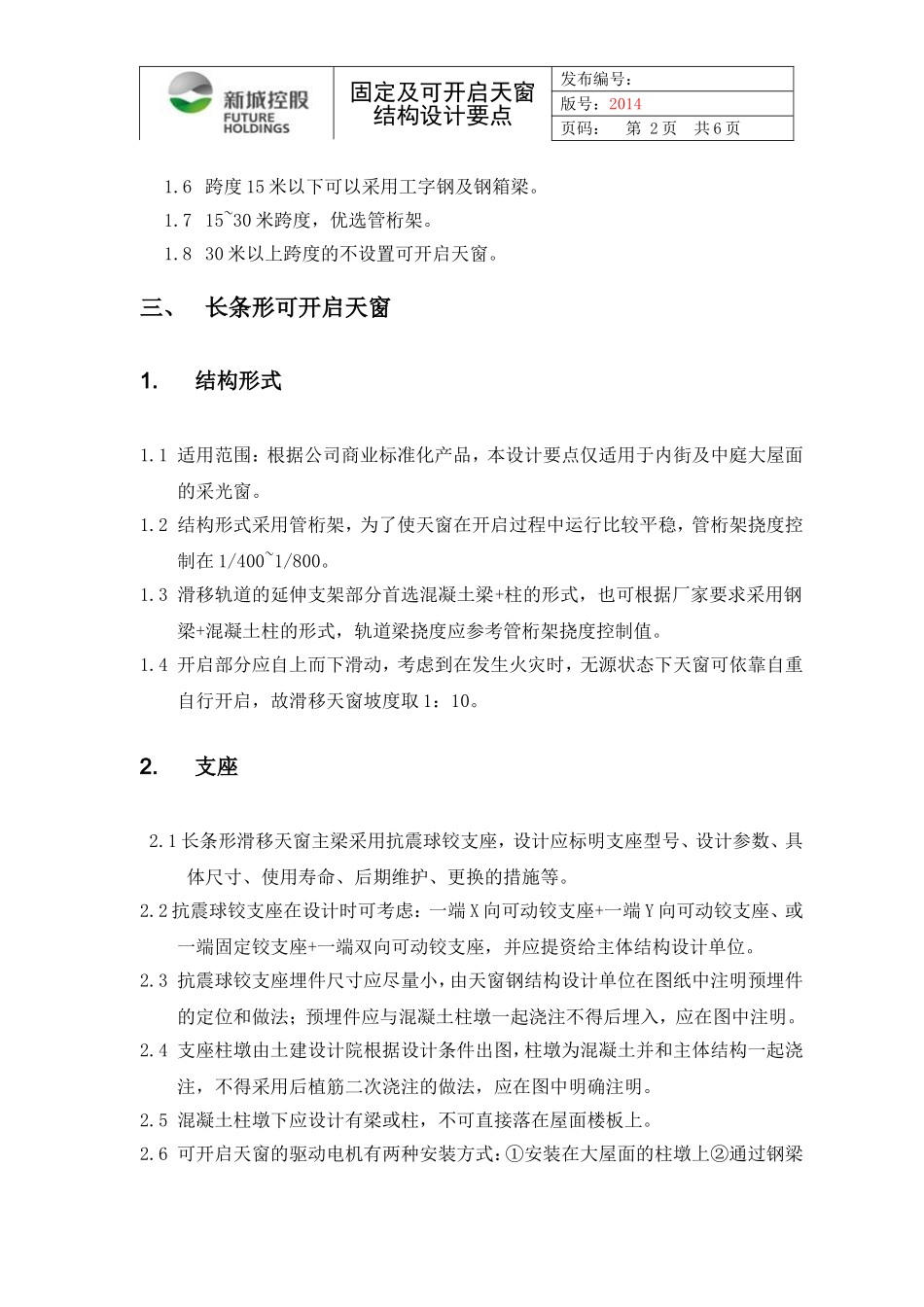

固定及可开启天窗结构设计要点发布编号：版号：2014页码：第1页共6页一、设计遵循的原则1.安全可靠；2.结构稳定及合理性；3.造型美观；4.节能环保；5.施工可行及满足功能要求；6.经济性；二、设计前期1.依据规范计算以及确定有效可开启面积（土建设计院建筑专业提供）。2.按照《建筑设计防火规范》GB50016-2014第5.3.6.7条的要求，步行街的顶棚下檐距地面的高度不应小于6.0m，顶棚应设置自然排烟措施并宜采用常开式排烟口，且自然排烟的有效面积不应小于步行街地面面积的25%。常闭式自然排烟设施应能在火灾时手动和自动开启。注：步行街地面面积是否包括两侧商铺面积，需要提前做征询。3.依据确定的有效可开启面积布置开启天窗平面方案（包括选择合理的开启方向）。4.将开启天窗平面布置方案提供给土建设计院校核有效开启面积是否满足消防要求。5.荷载取值：1.1恒载：1.2KN/m²（包含主次梁、轨道、滚轮、玻璃的重量,不含桁架自重），管桁架下弦杆三分之一段考虑10KN集中力（美陈挂载）；1.2活载：0.5KN/m²1.3风载：按当地实际情况取值（体形系数为0.4）1.4土建设计院估计天窗的恒载时按3KN/m²考虑。1.5采光窗为避免积灰，玻璃挠度按1/60控制，玻璃分割大小应与建筑商议。6.天窗主体结构的设计使用年限为50年。7.选择结构形式：固定及可开启天窗结构设计要点发布编号：版号：2014页码：第2页共6页1.6跨度15米以下可以采用工字钢及钢箱梁。1.715~30米跨度，优选管桁架。1.830米以上跨度的不设置可开启天窗。三、长条形可开启天窗1.结构形式1.1适用范围：根据公司商业标准化产品，本设计要点仅适用于内街及中庭大屋面的采光窗。1.2结构形式采用管桁架，为了使天窗在开启过程中运行比较平稳，管桁架挠度控制在1/400~1/800。1.3滑移轨道的延伸支架部分首选混凝土梁+柱的形式，也可根据厂家要求采用钢梁+混凝土柱的形式，轨道梁挠度应参考管桁架挠度控制值。1.4开启部分应自上而下滑动，考虑到在发生火灾时，无源状态下天窗可依靠自重自行开启，故滑移天窗坡度取1：10。2.支座2.1长条形滑移天窗主梁采用抗震球铰支座，设计应标明支座型号、设计参数、具体尺寸、使用寿命、后期维护、更换的措施等。2.2抗震球铰支座在设计时可考虑：一端X向可动铰支座+一端Y向可动铰支座、或一端固定铰支座+一端双向可动铰支座，并应提资给主体结构设计单位。2.3抗震球铰支座埋件尺寸应尽量小，由天窗钢结构设计单位在图纸中注明预埋件的定位和做法；预埋件应与混凝土柱墩一起浇注不得后埋入，应在图中注明。2.4支座柱墩由土建设计院根据设计条件出图，柱墩为混凝土并和主体结构一起浇注，不得采用后植筋二次浇注的做法，应在图中明确注明。2.5混凝土柱墩下应设计有梁或柱，不可直接落在屋面楼板上。2.6可开启天窗的驱动电机有两种安装方式：①安装在大屋面的柱墩上②通过钢梁固定及可开启天窗结构设计要点发布编号：版号：2014页码：第3页共6页吊挂在固定部分的主要构件下，由设备厂商确定。如下图。两种方式均应考虑开启时反作用力对结构的影响。方式一方式二2.7驱动电机如放置在大屋面主体结构上时，电机支座钢架由设备厂家提供，土建设计单位应考虑钢架对主体结构的影响，电机支座钢架的埋件应在主体结构中预埋，不得采用后植筋的做法，应在图中注明。3.节点细部1.1.图中应有设备厂家提供的关键结构做法，如驱动系统的齿轮轨道与天窗钢结构的连接等。1.2.应有采光窗平面、侧面玻璃幕墙图、连接节点图及其他幕墙节点详图。1.3.幕墙侧面考虑留检修洞口或检修通道。1.4.主钢梁应有拼接点的位置和做法。1.5.图中应有刹车的速度控制，车档及轨道的防锈处理说明。1.6.滑移天窗搭接处节点，两边都应有坡度，见下图示意，顶部采用2.5mm氟碳铝板进行封头。固定及可开启天窗结构设计要点发布编号：版号：2014页码：第4页共6页1.7.滑移天窗边跨幕墙收头节点、管桁架顶面封边节点做法见标准图纸。四、圆形、椭圆形开启采光顶1.结构形式1.1.适用范围：根据公司商业标准化产品，本设计要点仅适用于内街及中庭大屋面的采光窗。1.2.圆形、椭圆形可开启采光顶开启、关闭状态参考标准图纸。1.3.结构形式：采用箱形截面...
