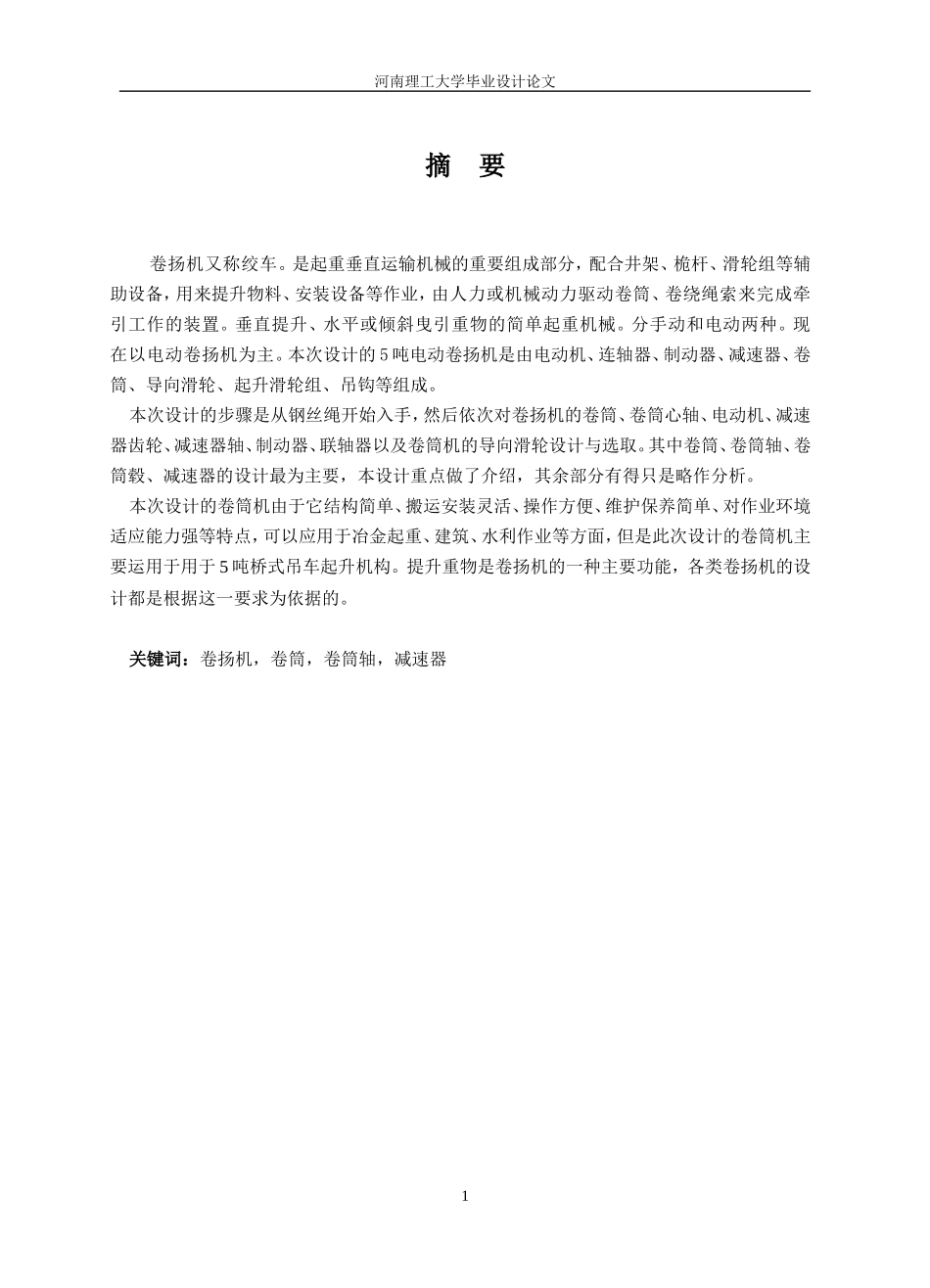

河南理工大学毕业设计论文摘要卷扬机又称绞车。是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。关键词：卷扬机，卷筒，卷筒轴，减速器1河南理工大学毕业设计论文第一章绪论1.2卷扬机的常见类型：常见的卷扬机吨位有：0.3T卷扬机0.5T卷扬机1T卷扬机1.5T卷扬机2T卷扬机3T卷扬机5T卷扬机6T卷扬机8T卷扬机10T卷扬机15T卷扬机20T卷扬机25T卷扬机30T卷扬机。从是否符合国家标准的角度：卷扬机可分为国标卷扬机、非标卷扬机常见卷扬机型号有1、JK0.5-JK5单卷筒快速卷扬机2、JK0.5-JK12.5单卷筒慢速卷扬机3、JKL1.6-JKL5溜放型快速卷扬机4、JML5、JML6、JML10溜放型打桩用卷扬机5、2JK2-2JML10双卷筒卷扬机6、JT800、JT700型防爆提升卷扬机7、JK0.3-JK15电控卷扬机9、非标卷扬机其中Jk表示快速卷扬机，jm表示慢速卷扬机，jt表示防爆卷扬机，单卷筒表示一个卷筒容纳钢丝绳，双卷筒表示两个卷筒容纳钢丝绳。特殊卷扬机型号有2河南理工大学毕业设计论文第二章卷扬机的设计参数本设计卷扬机设计的主要参数有：额定起升重量：5吨起升高度：14米起升速度：12.5米/分卷扬机用途：用于5吨桥式吊车起升机构工作条件：频繁启动粉尘量大设计的主要要求：本设计为有轨运行机构；电动机轴到减速器高速轴由齿轮链接盘连接；起升机构的制动器必须采用常闭式的；制动力矩应保证有足够的制动安全系数。设计的主要内用：用AutoCAD设计绞车各部分结构，并绘制图纸；选用钢丝绳、电动机，主轴强度、滚筒直径和长度；绘制总装图、主轴图、固定滚筒部件图等；设计主轴、滚筒3河南理工大学本科毕业设计（论文）第三章卷扬机的整体结构概述第四章主体零件的设计4.1钢丝绳的选择卷扬机通过钢丝绳升降、牵引重物，工作时钢丝绳所受应力十分复杂，加之对外界影响因素比较敏感，一旦失效，后果十分严重，因此，应特别重视钢丝绳的合理选择与使用。4.1.1钢丝绳的种类和构造钢丝绳的种类．根据钢丝绳中钢丝与钢丝的接触状态不同又可分为：（1）点接触钢丝绳点接触钢丝绳绳股中各层钢丝直径均相同，而内外各层钢丝的节距不同．因而相互交叉形成点接触。其特点是接触应力高．表面粗糙，钢丝易折断，使用寿命低。但制造工艺简单，价格便宜。在实际中常发现这种钢丝绳在受拉、尤其是受弯时由于钢丝间的点接触、造成应力集中而产生严重压痕，由此导致钢丝疲劳断裂而使钢丝绳过早报废。（2）线接触钢丝绳线接触钢丝绳绳股由不同直径的钢丝统制而成，每一层钢丝的节距相等，由于外层钢丝位于内层钢丝之间的沟槽内，因此内外层钢丝间形成线接触。这种钢丝绳的内层钢丝虽承受比外层钢丝稍大的应力，但它避免了应力集中，消除了钢丝在接触处的二次弯曲现象，减少了钢丝间的摩擦阻力。使钢丝绳在弯曲上有较大的自由度，从而显著提高了抗疲劳强度，其寿命通常高于点接触钢丝绳。由于线接触钢丝绳比点接触钢丝绳的有效钢丝总面积大，因而承载能力高。如果在破断拉力相同的情况下选用线接触钢丝绳，可以采用较小的滑轮和卷筒直径，从而使整个机构的尺寸减小。卷杨机应优先选用线接触钢丝绳。12河南理工大学本科毕业设计（论文）4.1.2钢丝绳直径的选择卷扬机系多层缠绕．钢丝绳受...
