高空作业车施工方案设计VIP免费

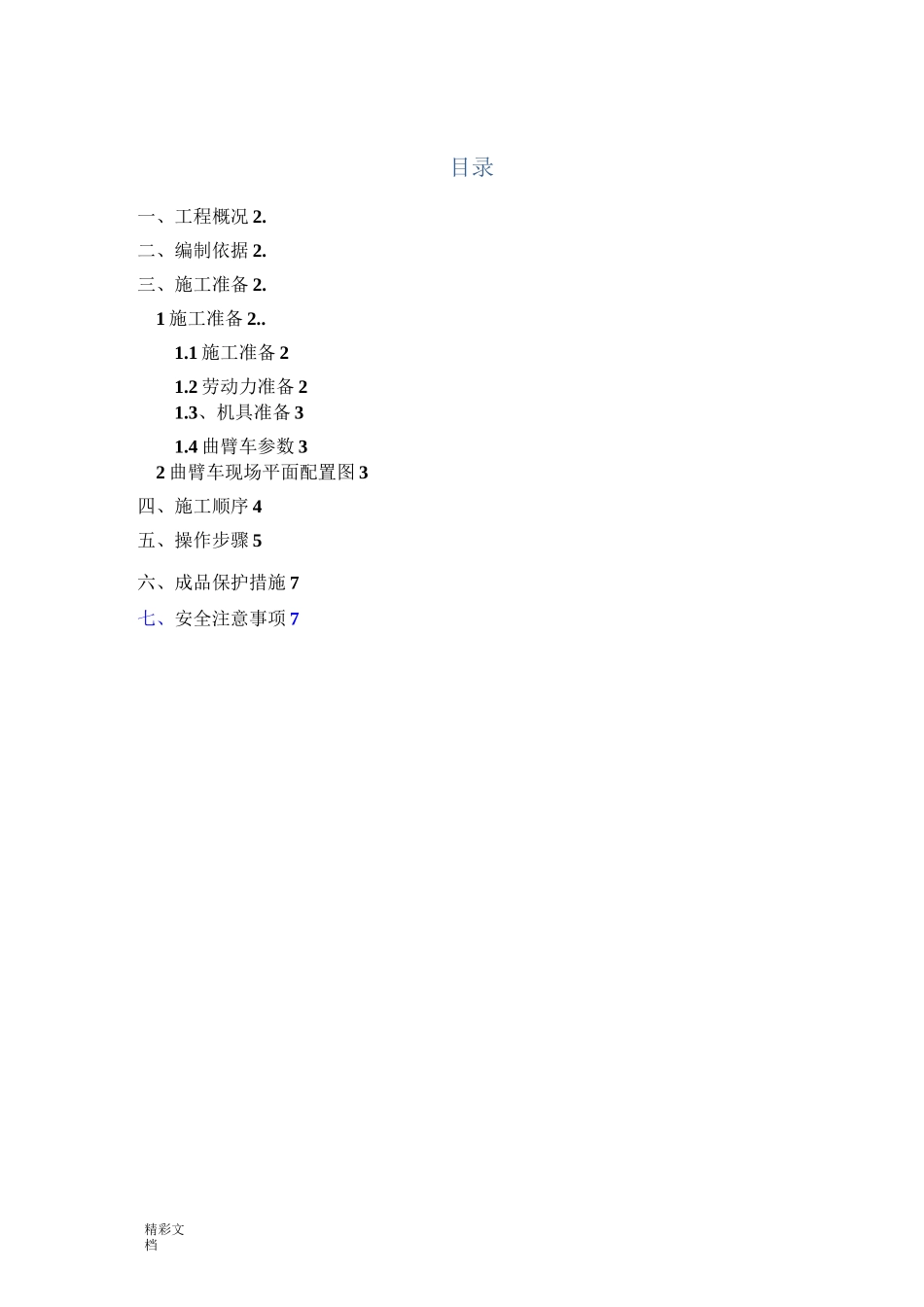

精彩文档目录一、工程概况2.二、编制依据2.三、施工准备2.1施工准备2..1.1施工准备21.2劳动力准备21.3、机具准备31.4曲臂车参数32曲臂车现场平面配置图3四、施工顺序4五、操作步骤5六、成品保护措施7七、安全注意事项7西城区兵马司胡同项目基坑加固设计及施工工程曲臂车施工方案2精彩文档1.2劳动力准备琲将銭乐2恥西城区兵马司胡同项目基坑加固设计及施工工程曲臂车施工方案4工种人数备注曲臂车司机5持证上岗工人101・3、机具准备名称数量备注曲臂车5台1.4曲臂车参数型号KFM5067JGK型号HYL5090JGKA平台最大高度16米平台最大高度21米平台准乘人数2人平台准乘人数2人平台额定何载200kg平台额定何载250kg臂架结构形式二节折叠臂臂架结构形式二节折叠臂回转装置180°旋转回转装置180°旋转支腿单独可调支腿单独可调燃油种类柴油燃油种类柴油1.4.2车辆型号HYL5090JGKA及作业范围：如下图2曲臂车现场平面配置精彩文档曲臂车现场平面配置图四、施工顺序1、施工顺序曲臂车从北侧马道进入-17m平台上，向前行驶至分段处开始工作。每个流水段各由一台曲臂车向前行驶涂刷钢梁。第一遍涂刷完后，开始刷紧挨着向下一道钢梁，本流水段钢梁锚具涂刷完后开始第二遍涂刷，均匀涂刷4遍，厚度0.5mm。250k200k15g3■廉业不国北干再■作业sfflii;9TFarfi^siSHiK&o^4.543F四濂水段M水注；现境共布覽五合曲聲牟每个流水段布置f西城区兵马司胡同项目基坑加固设计及施工工程曲臂车施工方案62、验收程序对于上部的JS涂刷成品检查验收，采取抽查的方式进行验收。五、曲臂车操作步骤1.发动机启动和取力器的操作1.1挂好手刹车，在车轮下垫好三角块。1.2启动发动机。2.支腿的操作2.1水平支腿的操作2.1.1在转换杆中，选出欲操作的水平支腿的转换杆，扳至水平位置。2.1.2主操作杆扳至“伸出”位置时，水平支腿就会伸出，前后两个支腿间距约3.2米，左右两个支腿间距约3.8米，靠里面支腿距离桩约1米，外支腿距离边坡坡脚约0.5米。2.1.3请先确认水平支腿伸出方向没有人和障碍物物后，再作伸出操作。水平支腿一定要伸出到最大跨距，否则有倾翻的危险。2.1.4请在支腿的位置放置支腿垫板。请同时确认支腿垫板放置在平实的位置上。2.2垂直支腿的操作。2.2.1将四个转换杆扳到“垂直”位置。2.2.2主操作杆扳到“伸出”位置，这时垂直支腿应伸出。2.2.3放下垂直支腿后，请确认以下几点。2.2.3.1所有车轮全部脱离地面。2.2.3.2用手摇动各支腿确认各支腿已可靠着地。2.2.3.3此时观察面板处“发令信号灯”应点亮，说明下车操作完成。2.2.4所有操作杆收回到中间位置。请关闭支腿操作箱。2.3收回操作方法要将各支腿收回到原始状态，请按照“垂直支腿水平支腿”的次序，按“上述2.1和2.2”相反的顺序进行收回操作。收回后，各操作杆一定要返回到中间位置。精彩文档3.工作臂固定捆绑带的装卸工作前，请卸下工作臂捆绑带。不卸下捆绑带动作，会损坏工作臂。行驶时，请将工作斗收回到原位，并要可靠地捆绑好工作臂，使工作臂不能晃动。行驶中的振动会损坏结构件。4.上部操作（工作斗上的操作）在工作臂收回的状态下，上下工作斗时要通过下述路径。否则容易造成从车上坠落的危险。左侧上车梯（车前进方向）走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下时，容易滑倒,很危险（特别是车体湿的状态下）。防护网上如有霜或冰时，防滑板也不起作用，应先清除霜或冰后再上下车。为了防止作业中在工作斗内滑倒，工作斗内要清理、整顿、擦净积水和积油。4.1脚踏开关上部操作装置的操作,除了急停之外,所有操作（除工作斗旋转）只有在踩下工作斗底面上的脚踏开关的状态下才可操作（未装脚踏开关的除外）。在工作斗中操作停止后，脚应离开脚踏开关。脚踏开关绝对不得用绳子捆绑起来，使之处于固定的状态下使用。这样易造成误操作，十分危险。4.2工作斗上的作业人员为避免危险情况需停止工作臂的动作时。4.3操作杆控制出现失控的情况时。如果接通急停开关后，工作臂仍出现缓慢下降的情况，可以考虑是油缸自然下降现象，此时可将操作杆扳向与工作臂动作相反的方向以射避其危险，快速收回工作臂，停止作业。因出现异常动作原因停止动...
