八年级物理下册 第六章电压电阻导学案 人教新课标版VIP免费

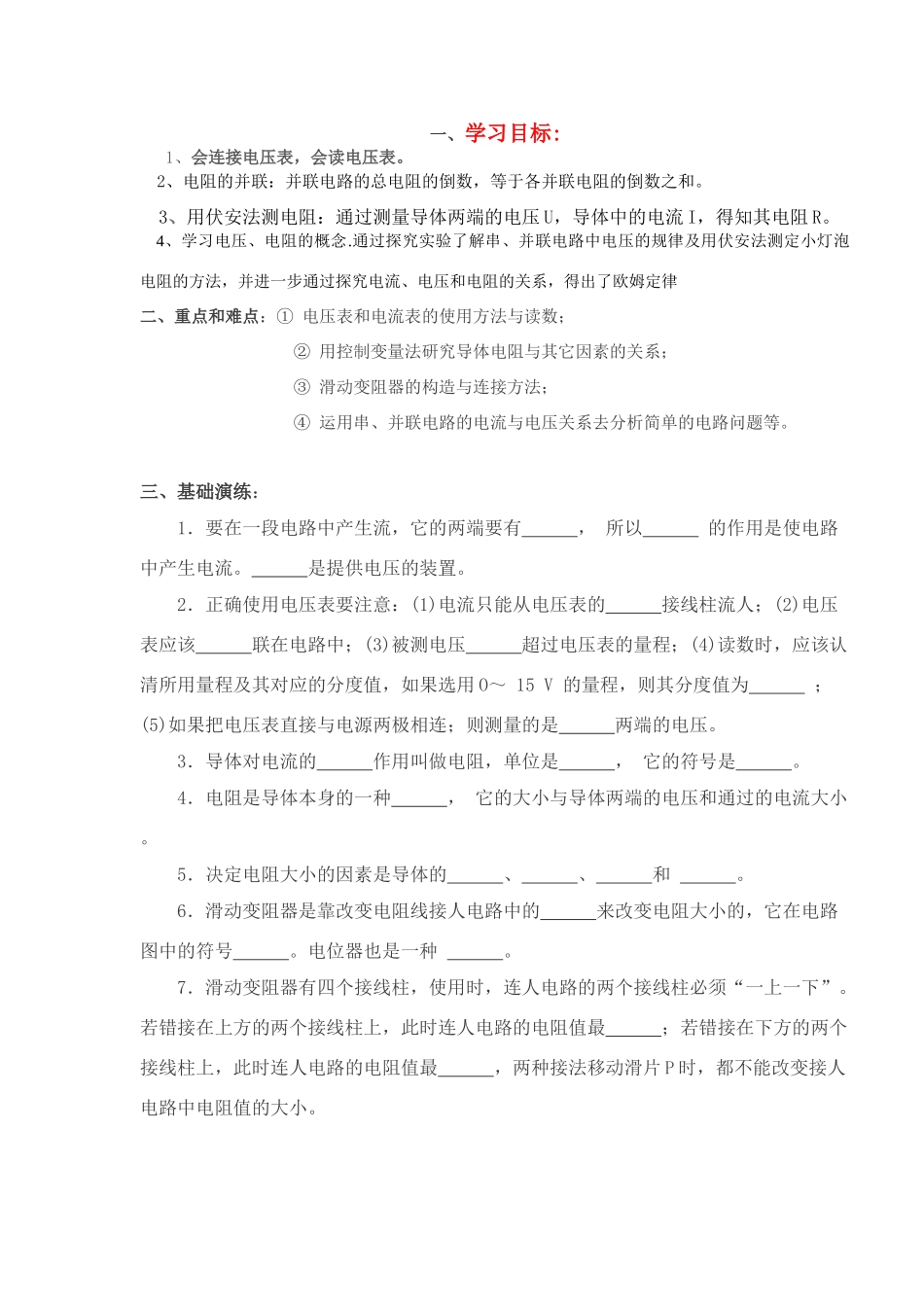

一、学习目标:1、会连接电压表，会读电压表。2、电阻的并联：并联电路的总电阻的倒数，等于各并联电阻的倒数之和。3、用伏安法测电阻：通过测量导体两端的电压U，导体中的电流I，得知其电阻R。4、学习电压、电阻的概念.通过探究实验了解串、并联电路中电压的规律及用伏安法测定小灯泡电阻的方法，并进一步通过探究电流、电压和电阻的关系，得出了欧姆定律二、重点和难点：①电压表和电流表的使用方法与读数；②用控制变量法研究导体电阻与其它因素的关系；③滑动变阻器的构造与连接方法；④运用串、并联电路的电流与电压关系去分析简单的电路问题等。三、基础演练：1．要在一段电路中产生流，它的两端要有，所以的作用是使电路中产生电流。是提供电压的装置。2．正确使用电压表要注意：(1)电流只能从电压表的接线柱流人；(2)电压表应该联在电路中；(3)被测电压超过电压表的量程；(4)读数时，应该认清所用量程及其对应的分度值，如果选用O～15V的量程，则其分度值为；(5)如果把电压表直接与电源两极相连；则测量的是两端的电压。3．导体对电流的作用叫做电阻，单位是，它的符号是。4．电阻是导体本身的一种，它的大小与导体两端的电压和通过的电流大小。5．决定电阻大小的因素是导体的、、和。6．滑动变阻器是靠改变电阻线接人电路中的来改变电阻大小的，它在电路图中的符号。电位器也是一种。7．滑动变阻器有四个接线柱，使用时，连人电路的两个接线柱必须“一上一下”。若错接在上方的两个接线柱上，此时连人电路的电阻值最；若错接在下方的两个接线柱上，此时连人电路的电阻值最，两种接法移动滑片P时，都不能改变接人电路中电阻值的大小。8．在串联电路中，电路两端的总电压等于。并联电路中各支路上的电压。四、典型例题例题1：在右图所示的电路中：当接通开关S后，电压表的示数表示的是的电压，当断开开关S后,电压表示数表示的是的电压。例2、图1所示的电路中，电压表V1、V2和V3分别测量的是______、______和______两端的电压；如果电压表V1、V2的示数分别为6V和4V，那么电压表V3的示数为_____V。例题3：如图所示的电路中，开关闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是：（）A、L1和L2串联在电路中B、L1和L2并联在电路中C、甲是电流表，乙是电压表D、甲是电压表，乙是电流表例4：如下左图所示，当开关闭合时，发现电压表读数为零，灯L1不亮，灯L2亮，下列几种故障中，可能是（）A.L1灯丝断了B.L1灯座短路C.L2灯座短路D.L2灯丝断了例5：如上右图所示的电路，当开关S闭合后灯不亮，电流表无示数，而用电压表测ab及bc的电压值均为零，测ad及cd间均有电压，电路的故障可能是（）A.电流表坏B.灯丝已断C.开关的触片或接线柱接线不良D.以上都有可能例6、如左左下图，当P向右移动时，电流表A的示数将______,电压表V的示数将_____,灯泡L的亮度将_____。如右下图，当P向右移动时，电流表A的示数______,电压表V的示数变_____,灯泡的亮度将______。例7、如图6—1所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路的电阻变小的接法是()。五、达标检测：1、在下图所示的电路中,a、b表示电表,试在图中根据电路的要求,标出哪个是电流表,哪个是电压表,并标出正负接线柱。2、如图所示，开关闭合后，灯泡发光，电压表和电流表分别测出了灯泡两端的电压和通过的电流，并且两表的示数分别不超过3V和0.6A。（1）根据要求将图中实物图连接起来图4（2）画出电路图（3）电压表和电流表的示数各是V,A。3、如图所示，是某同学在实验中所用的电路元件。（1）请按要求连接实物图。V1测L1、L2串联后总电压，V2测L2两端的电压，A测L2的电流。（2）V1、V2的示数如图11，L1两端的电压为_。3、、有一种节日小彩灯，正常工作电压为1.5伏，超过1.5伏就会损坏，如果用家庭电路供电,下列说法正确的是：（）A.可以把147个彩灯并联后接在家庭电路上B.可以把147个彩灯串联后接在家庭电路上C.可以把146个彩灯串联后接在家庭电路上D.可以把146个彩灯并联后接在家庭电路4、、一位同学在用电压表测量两灯泡串联电路的电压时，开关闭合后两灯都不发光，电压表的指针正常偏转，已知电路中各元件均无损坏，则...
