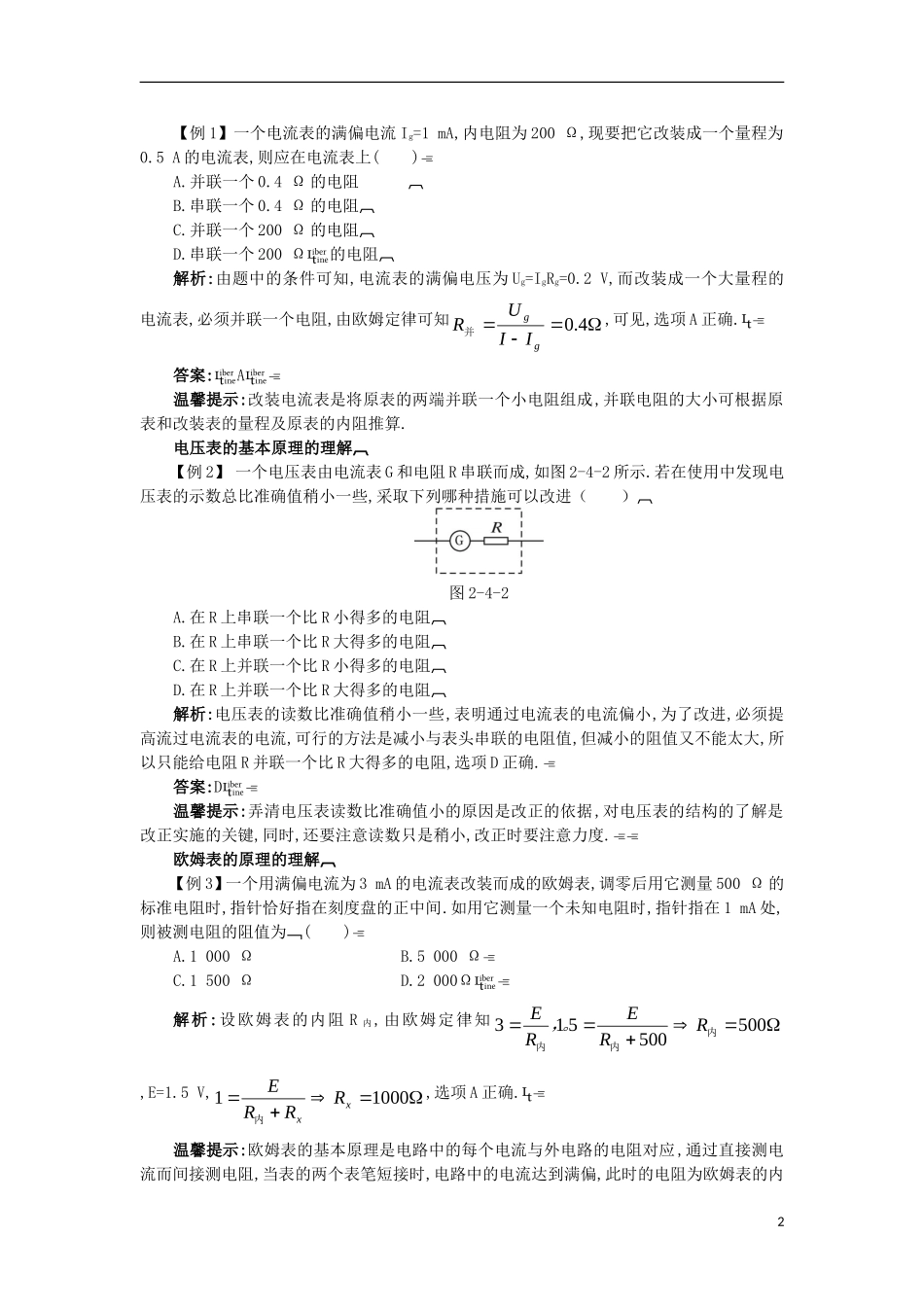

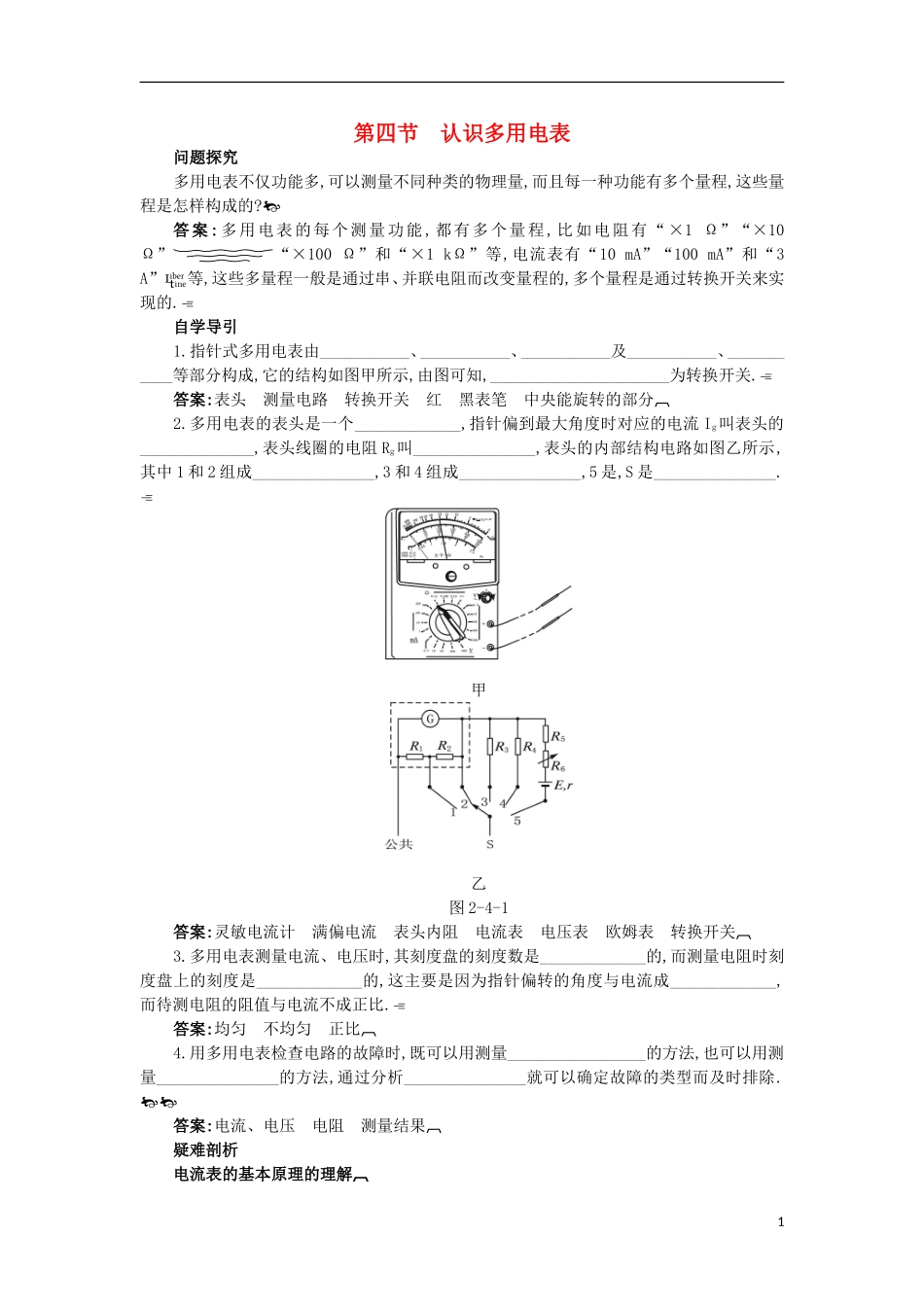

第四节认识多用电表问题探究多用电表不仅功能多,可以测量不同种类的物理量,而且每一种功能有多个量程,这些量程是怎样构成的?答案:多用电表的每个测量功能,都有多个量程,比如电阻有“×1Ω”“×10Ω”“×100Ω”和“×1kΩ”等,电流表有“10mA”“100mA”和“3A”等,这些多量程一般是通过串、并联电阻而改变量程的,多个量程是通过转换开关来实现的.自学导引1.指针式多用电表由___________、___________、___________及___________、___________等部分构成,它的结构如图甲所示,由图可知,______________________为转换开关.答案:表头测量电路转换开关红黑表笔中央能旋转的部分2.多用电表的表头是一个_____________,指针偏到最大角度时对应的电流Ig叫表头的______________,表头线圈的电阻Rg叫_______________,表头的内部结构电路如图乙所示,其中1和2组成_______________,3和4组成_______________,5是,S是_______________.甲乙图2-4-1答案:灵敏电流计满偏电流表头内阻电流表电压表欧姆表转换开关3.多用电表测量电流、电压时,其刻度盘的刻度数是_____________的,而测量电阻时刻度盘上的刻度是_____________的,这主要是因为指针偏转的角度与电流成_____________,而待测电阻的阻值与电流不成正比.答案:均匀不均匀正比4.用多用电表检查电路的故障时,既可以用测量_________________的方法,也可以用测量_______________的方法,通过分析_______________就可以确定故障的类型而及时排除.答案:电流、电压电阻测量结果疑难剖析电流表的基本原理的理解1【例1】一个电流表的满偏电流Ig=1mA,内电阻为200Ω,现要把它改装成一个量程为0.5A的电流表,则应在电流表上()A.并联一个0.4Ω的电阻B.串联一个0.4Ω的电阻C.并联一个200Ω的电阻D.串联一个200Ω的电阻解析:由题中的条件可知,电流表的满偏电压为Ug=IgRg=0.2V,而改装成一个大量程的电流表,必须并联一个电阻,由欧姆定律可知4.0ggIIUR并,可见,选项A正确.答案:A温馨提示:改装电流表是将原表的两端并联一个小电阻组成,并联电阻的大小可根据原表和改装表的量程及原表的内阻推算.电压表的基本原理的理解【例2】一个电压表由电流表G和电阻R串联而成,如图2-4-2所示.若在使用中发现电压表的示数总比准确值稍小一些,采取下列哪种措施可以改进（）图2-4-2A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻解析:电压表的读数比准确值稍小一些,表明通过电流表的电流偏小,为了改进,必须提高流过电流表的电流,可行的方法是减小与表头串联的电阻值,但减小的阻值又不能太大,所以只能给电阻R并联一个比R大得多的电阻,选项D正确.答案:D温馨提示:弄清电压表读数比准确值小的原因是改正的依据,对电压表的结构的了解是改正实施的关键,同时,还要注意读数只是稍小,改正时要注意力度.欧姆表的原理的理解【例3】一个用满偏电流为3mA的电流表改装而成的欧姆表,调零后用它测量500Ω的标准电阻时,指针恰好指在刻度盘的正中间.如用它测量一个未知电阻时,指针指在1mA处,则被测电阻的阻值为()A.1000ΩB.5000ΩC.1500ΩD.2000Ω解析:设欧姆表的内阻R内,由欧姆定律知500500513内内内RRE。，RE,E=1.5V,10001xxRRRE内,选项A正确.温馨提示:欧姆表的基本原理是电路中的每个电流与外电路的电阻对应,通过直接测电流而间接测电阻,当表的两个表笔短接时,电路中的电流达到满偏,此时的电阻为欧姆表的内2阻,可利用这一关系进行换算,推出待测电阻的大小.拓展迁移多用电表的使用多用电表是一种多用仪表,一般可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.由于多用电表具有用途多、量程广、使用方便等优点,因此得到了广泛的应用.多用电表的盘面部分包括刻度部分和调节部分,如图243所示.刻度部分有三条刻度线,最上面一条是欧姆表刻度线,零刻线在最右侧,从左至右读数增加,但刻度不均匀;中间是电流和电压刻度线,最下面是交流低压刻度线,这条刻度线上零刻度线在左侧,从左...
