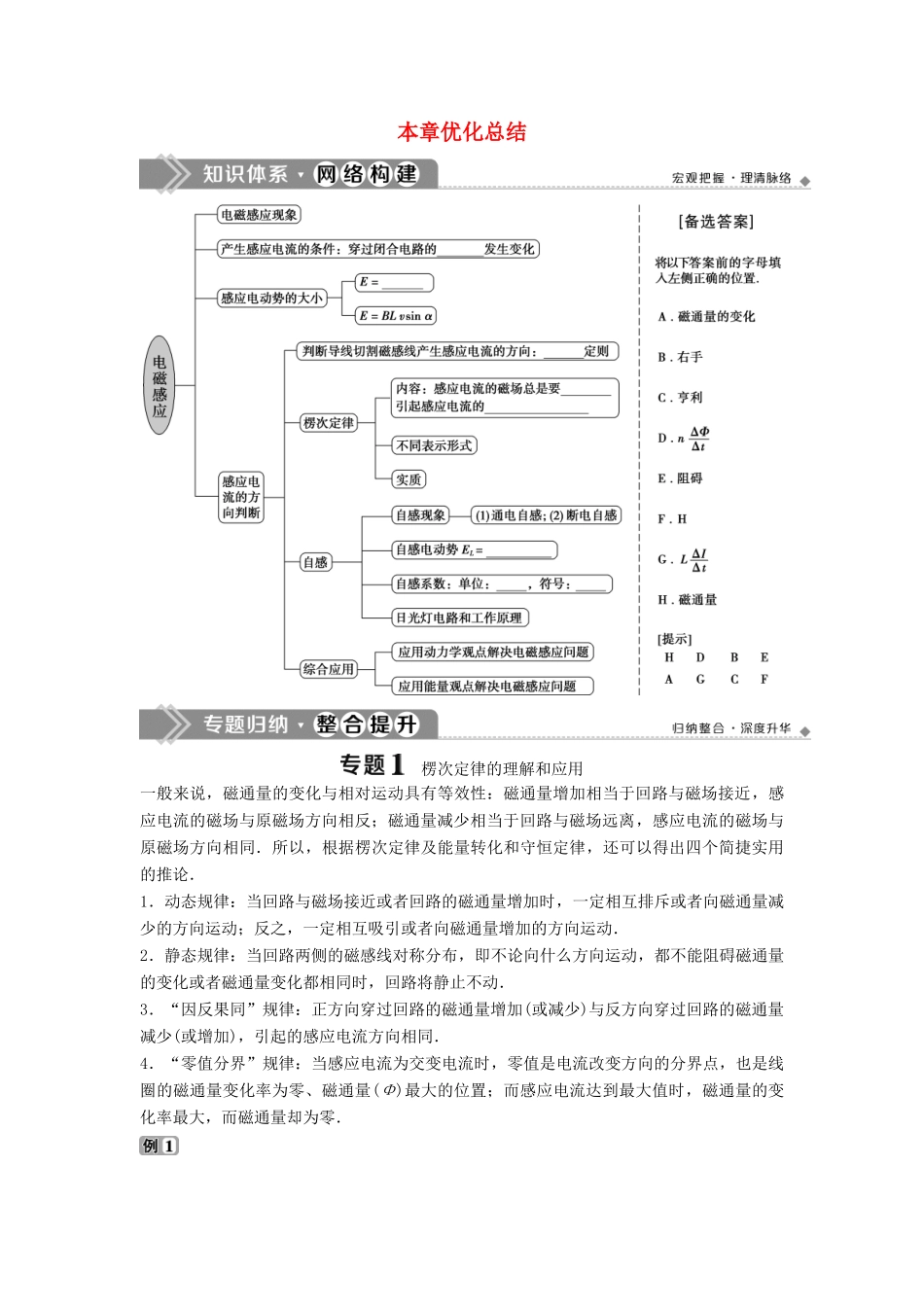

本章优化总结楞次定律的理解和应用一般来说，磁通量的变化与相对运动具有等效性：磁通量增加相当于回路与磁场接近，感应电流的磁场与原磁场方向相反；磁通量减少相当于回路与磁场远离，感应电流的磁场与原磁场方向相同．所以，根据楞次定律及能量转化和守恒定律，还可以得出四个简捷实用的推论．1．动态规律：当回路与磁场接近或者回路的磁通量增加时，一定相互排斥或者向磁通量减少的方向运动；反之，一定相互吸引或者向磁通量增加的方向运动．2．静态规律：当回路两侧的磁感线对称分布，即不论向什么方向运动，都不能阻碍磁通量的变化或者磁通量变化都相同时，回路将静止不动．3．“因反果同”规律：正方向穿过回路的磁通量增加(或减少)与反方向穿过回路的磁通量减少(或增加)，引起的感应电流方向相同．4．“零值分界”规律：当感应电流为交变电流时，零值是电流改变方向的分界点，也是线圈的磁通量变化率为零、磁通量(Φ)最大的位置；而感应电流达到最大值时，磁通量的变化率最大，而磁通量却为零．在水平桌面上放一闭合弹性金属环，如图所示，当其正上方的一条形磁铁向下运动时()A．圆环有收缩趋势，对桌面的压力减小B．圆环有扩张趋势，对桌面的压力增大C．圆环有收缩趋势，对桌面的压力增大D．圆环有扩张趋势，对桌面的压力减小[解析]当条形磁铁向下运动时，金属环的磁通量增大，为了阻碍磁通量的增大，金属圆环要减小面积，所以圆环有收缩的趋势；根据感应电流的磁场阻碍相对运动，金属圆环对桌面的压力变大．故选项C正确．[答案]C电磁感应中的图像问题图像问题是一种半定量分析，电磁感应中常涉及磁感应强度B，磁通量Φ，感应电动势E和感应电流I随时间t变化的图线，即B－t图线、Φ－t图线、E－t图线和I－t图线，还有切割磁感线产生感应电流I随线圈位移x变化的图线，即E－x图线和I－x图线．电磁感应中图像问题分析的一般方法：1．要抓住磁通量的变化是否均匀，从而推知感应电动势(电流)是否大小恒定，用楞次定律判断出感应电动势(或电流)的方向，从而确定其正负，以及在坐标中的范围．2．分析回路中的感应电动势或感应电流的大小及其变化规律，要利用法拉第电磁感应定律来分析．有些图像问题还要画出等效电路来辅助分析．3．要正确解释图像问题，必须能根据图像的意义把图像反映的规律对应到实际过程中去，又能根据实际过程的抽象规律对应到图像中去，最终根据实际过程的物理规律进行判断，这样才抓住了解决图像问题的根本．如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab－t图像可能正确的是()[解析]由题图乙知，0～0.25T0，外圆环电流逐渐增大且逐渐减小，根据安培定则，外圆环内部磁场方向垂直纸面向里，磁场逐渐增强且逐渐减小，根据楞次定律知内圆环a端电势高，所以uab>0，根据法拉第电磁感应定律uab＝＝知，uab逐渐减小；t＝0.25T0时，＝0，所以＝0，uab＝0；同理可知0.25T00)．回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝.闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则()A．R...
